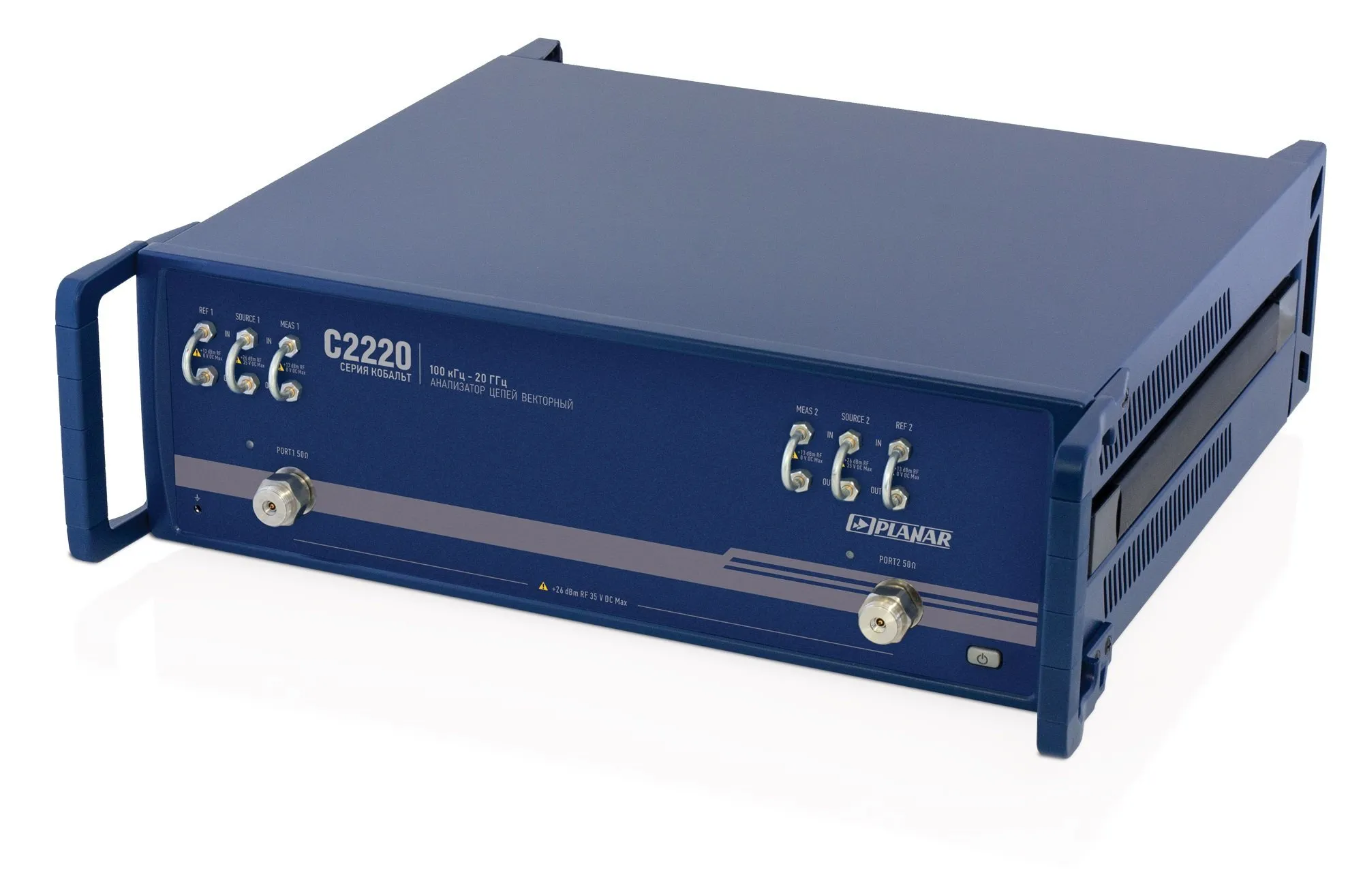

Векторный анализатор цепей PLANAR C2220 – двухпортовый прибор из серии Кобальт для прецизионных измерений электрических параметров радиотехнических цепей и устройств в широком диапазоне частот от 100 кГц до 20,0 ГГц.
Прямой доступ к генератору/приемникам обеспечивает возможность быстрой реконфигурации измерительного тракта, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.
Прибор выполнен в металлическом корпусе с возможностью монтажа в 19” стойку, сигнальные тракты выведены непосредственно на переднюю панель с помощью съемных перемычек 3,5 мм, благодаря чему обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители. Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.
Для управления прибором необходим внешний ПК на ОС Windows или ОС Linux, который подключается через порт USB. Специальное ПО, поставляемое в комплекте, обеспечивает интерфейс пользователя и всевозможные измерительные функции и настройки. Помимо этого, в комплект входят кабель USB, питающий кабель, руководство по эксплуатации, методика поверки, формуляр.
