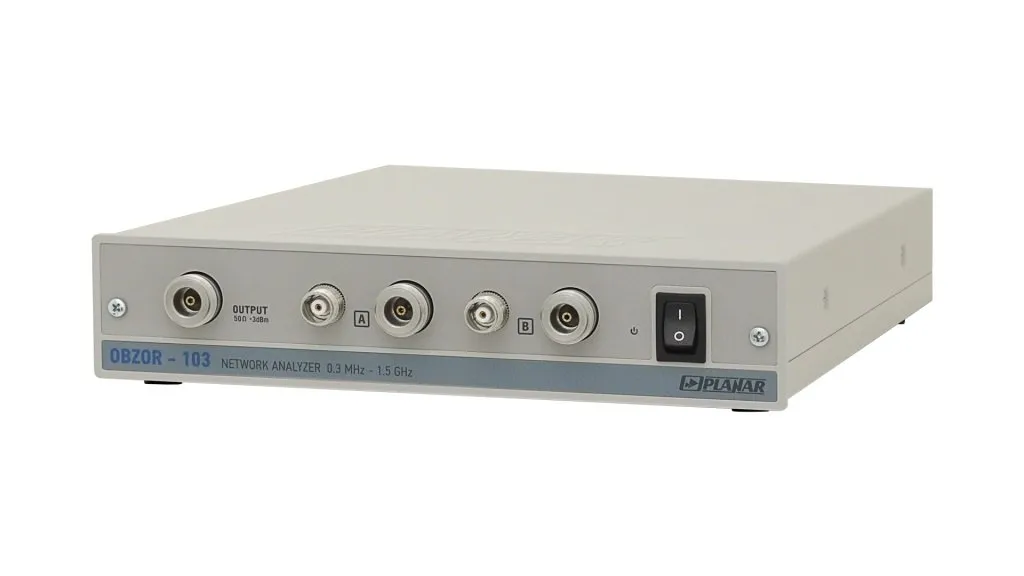

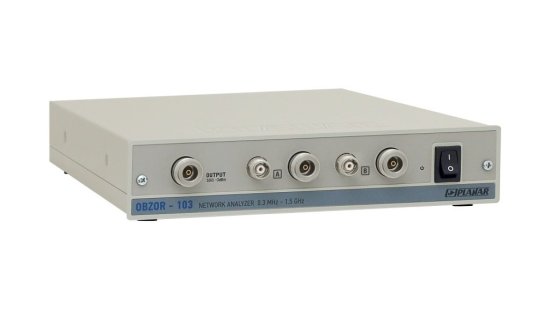

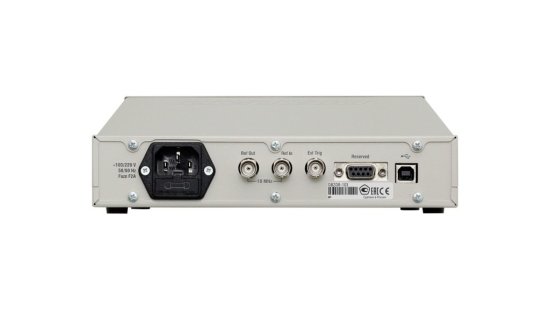

Векторный анализатор цепей PLANAR Обзор-103 – компактный прибор для измерения S-параметров радиотехнических устройств. Технически устройство представляет собой измеритель комплексных коэффициентов передачи.
Измеряемые параметры:
комплексный коэффициент отражения S11;
комплексный коэффициент передачи S21.
Форматы отображения измеряемых S-параметров:
логарифм амплитуды;
фаза;
ГВЗ;
КСВ;
реальная и мнимая части;
расширенная фаза;
линейная амплитуда;
мощность;
полярная диаграмма;
диаграмма Вольперта-Смита.
Области применения:
разработка, настройка, проверка радиотехнических устройств, схем, компонентов в лабораторных условиях, в том числе в составе автоматизированных измерительных стендов;
промышленное производство приборов и систем в аэрокосмической отрасли, автомобилестроении, медицинского оборудования, телекоммуникационных устройств и т.д.
Комплект поставки

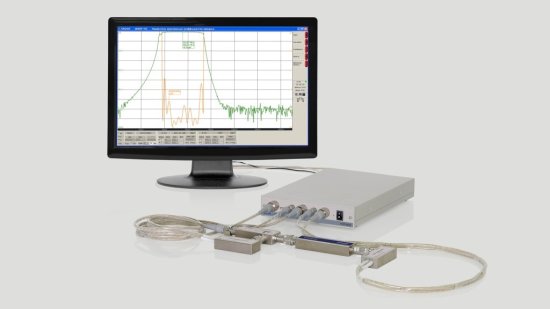

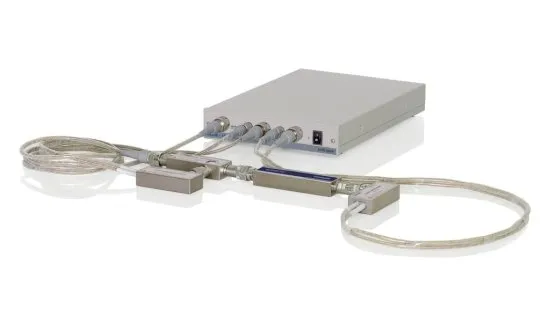

Векторный анализатор цепей PLANAR ОБЗОР-103 поставляется с программным обеспечением на CD совместимым с ОС Windows, либо по запросу с ОС Linux, 2-мя измерительными секциями, направленным ответвителем, фиксированным аттенюатором, соединительным СВЧ-кабелем, сетевым кабелем, формуляром, руководством по эксплуатации, методикой поверки.
В основной модификации измеритель поставляется с измерительным трактом 50 Ом тип III (7/3,04). Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) поставляется по отдельному заказу. Возможно формирование комплекта для измерительного тракта тип N, тип N (75 Ом). Измерительные тракты - тип III, тип VIII, тип N, тип N (75 Ом) по ГОСТ РВ 51914-2002.
