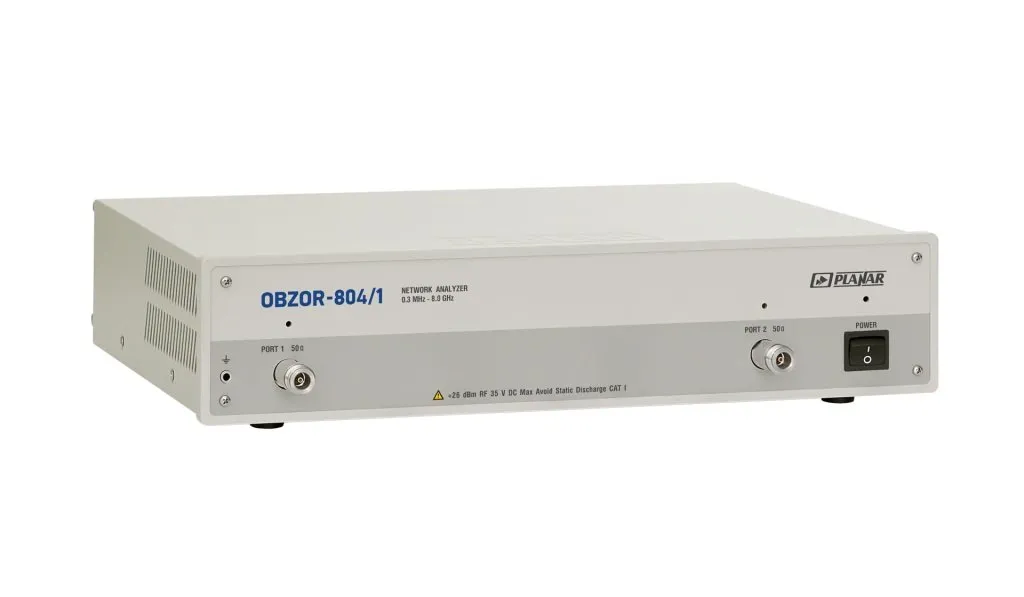

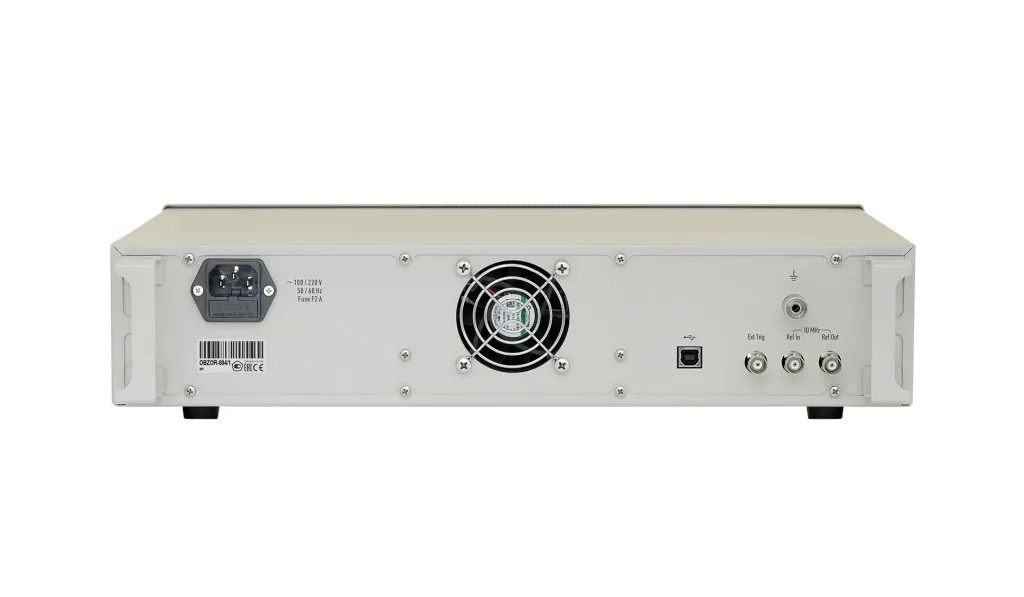

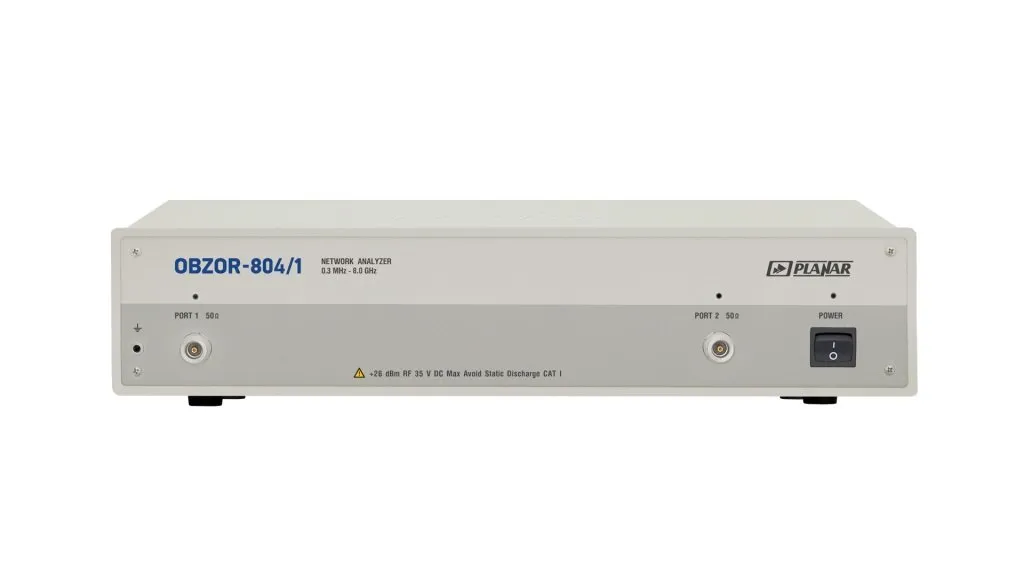

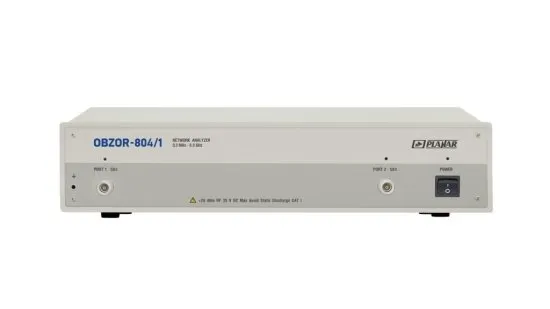

Векторный анализатор цепей PLANAR Обзор-804/1 специально разработан для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств в диапазоне частот от 300 кГц до 8 ГГц. При этом динамический диапазон измерения модуля коэффициентов передачи составляет более 145 дБ.
ВАЦ оснащен 2-мя измерительными портами. Возможна регулировка выходной мощности в диапазоне от -60 дБм до +10 дБм.
Для работы с устройством необходимо подключение внешнего ПК с ОС Windows или ОС Linux со специальным программным обеспечением, которое поставляется в комплекте. ПО предоставляет пользовательский интерфейс, и все необходимые инструменты и регулировки параметров.
Возможно использование прибора в испытательных комплексах.
При заказе измерителя комплексных коэффициентов передачи и отражения PLANAR Обзор-804/1, прибор поставляется с программным обеспечением на CD, формуляром, руководством по эксплуатации и методикой поверки.
Основные характеристики
|
Диапазон рабочих частот: 300 кГц до 8 ГГц; Динамический диапазон: не менее 145 дБ; Диапазон регулирования выходной мощности: от -60 дБм до +10 дБм; Минимальное время измерения на одной частоте: 100 мкс; Импеданс: 50 Ω; Число портов: 2 шт.; Измеряемые параметры: S11, S21, S12, S22; Питание: 220 ± 22 В; Диапазон рабочих температур: 23 ±5°С; Размеры: 324 х 415 х 96 мм; Вес: 7,0 кг; Максимальная рабочая частота: 8 ГГц; Гарантия: 1 год; |
