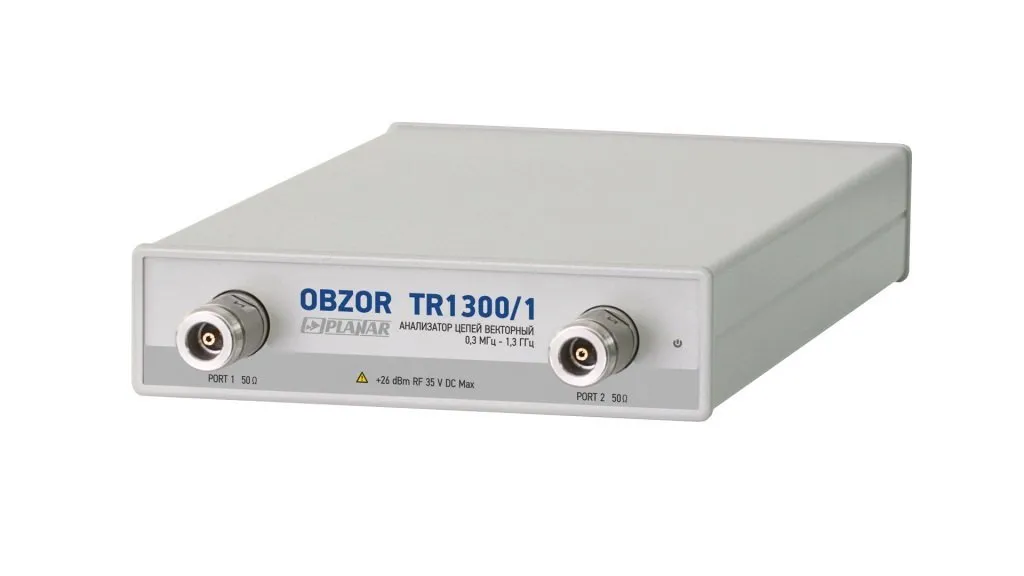

Векторный анализатор цепей PLANAR Обзор TR1300/1 применяется для измерения S-параметров СВЧ-устройств в диапазоне частот от 30 кГц до 1,3 ГГц. Для работы с устройством необходим ПК на ОС Windows или ОС Linux и специальное ПО, поставляемое в комплекте (для ОС Linux – по запросу). ВАЦ также может быть внедрен в сложные измерительные комплексы и среды.
Для питание прибора используется внешний источник питания 12 В, 1,25 А. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ (от -55 дБм до +3 дБм).
Состав комплекта включает измерительный прибор, блок питания 12 В, 1,25 А, кабель USB 2.0 AM-BM длиной 180 см, флеш-диск с ПО и руководством по эксплуатации из двух частей, формуляр.
Измерительные кабели и переходы не входят в комплект и поставляются отдельно.
Основные характеристики
|
Диапазон рабочих частот: от 30 кГц до 1,3 ГГц; Динамический диапазон измерения модуля коэффициента передачи: не менее 130 дБ; Диапазон регулирования выходной мощности: от -55 дБм до +3 дБм; Минимальный шаг установки частоты: 1 Гц; Минимальное время измерения на одной частоте: 150 мкс; Импеданс: 50 Ω; Число портов: 2 шт.; Измеряемые параметры: S11, S21; Питание: внешний блок питания 12 В, 1,25 А; Диапазон рабочих температур: от +5°С до +40°С; Размеры: 285 х 142 х 40 мм; Вес: 1,5 кг; Гарантия: 1 год; |
