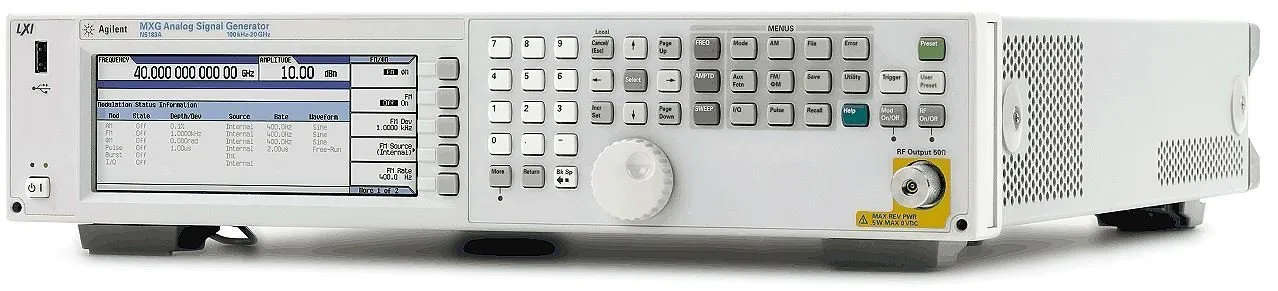

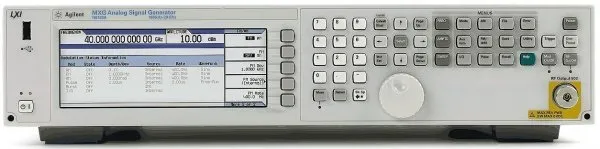

Аналоговый генератор СВЧ сигналов N5183A серии MXG обладает характеристиками, которые требуются для использования в процессе производственных испытаний СВЧ компонентов и систем в диапазоне частот до 40 ГГц. Прибор обеспечивает скорость переключения частоты менее 900 мкс (типовое значение менее 600 мкс), что гарантирует сокращение продолжительности испытаний при применении в различных приложениях, например, при проверке антенн или в ходе тестирования на производстве. Благодаря компактному корпусу высотой 2U генератор N5183A позволяет более эффективно использовать пространство внутри приборной стойки. Высокий уровень мощности выходного сигнала и малая погрешность установки уровня делают генератор MXG надежным источником стимулирующих воздействий при испытаниях устройств силовой электроники. Аналоговый генератор СВЧ сигналов MXG может быть сконфигурирован под любые потребности тестирования, включая использование в качестве замены гетеродина, источника гармонических помех или сигналов с аналоговой модуляцией для определения параметров тестируемого устройства. Возможности прибора позволяют легко его модернизировать в будущем при изменении требований к испытательной системе.
Каждый элемент генератора СВЧ сигналов N5183A серии MXG разработан с целью максимального снижения стоимости владения прибором. Упрощенная процедура самодиагностики, использование заменяемых пользователем узлов, а также комплекс средств проверки работоспособности прибора на месте установки позволяют сократить время простоя и увеличить время безотказной работы прибора.
Основные характеристики
|

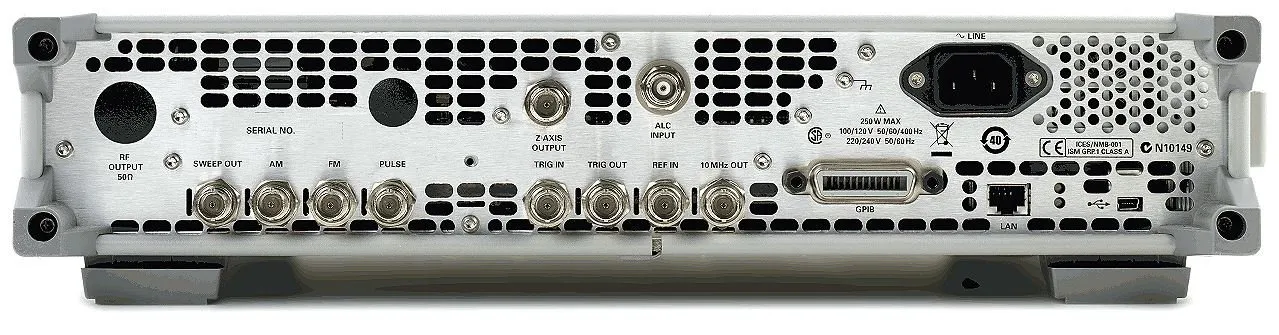

Диапазон частот: от 100 кГц до 20 ГГц, 31,8 ГГц или 40 ГГц; Уровень выходного сигнала: +19 дБм на частоте 20 ГГц; Время переключения частоты: менее 600 мкс; Фазовый шум: –116 дБн/Гц (тип.) для сигнала 12 ГГц при отстройке 20 кГц; Аналоговая модуляция: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ); Время нарастания/спада импульса: менее 10 нс; длительность импульса 20 нс; Цифровое пошаговое свипирование и свипирование по списку; Интерфейсы 100BaseT LAN, USB 2.0 и GPIB; Соответствие классу B стандарта LXI; Поддержка команд SCPI и драйверов IVI-COM; Обратная совместимость с генераторами сигналов Agilent серий PSG, 8340, 8360 и 8370; |
