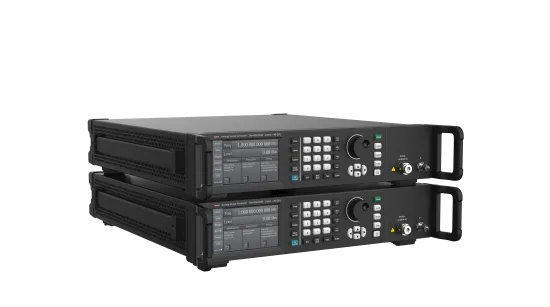

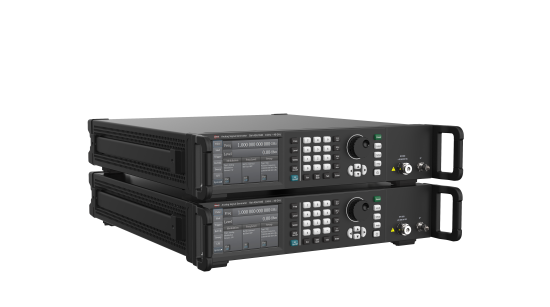

SW-ASG1000 Аналоговый Генератор Сигналов

Производитель: SINWAVE

Описание

Аналоговый генератор сигналов SW- ASG1000 представляет собой много функциональный прибор, предназначенный для выполнения множество задач по тестированию, разработке и контролю параметров радиочастотных устройств.

Небольшой вес и широкий выбор функций позволяют использовать его в различных отраслях промышленности.

ОСНОВНЫЕ ФУНКЦИИ:

Диапазон частот: 8 кГц~6 ГГц/20 ГГц/40 ГГц

Разрешение по частоте: 0,001 Гц

Скорость переключения частоты: ≤1 мс

Диапазон выходной мощности: от -120 дБ (1 мВт) до 20 дБ (1 мВт)

Разрешение по мощности 0,01 дБ

Фазовый шум SSB: ≤-120 дБн/Гц при 10 кГц (несущая частота 10 ГГц)

Наличие низкочастотного выхода НЧ (LF Out)

Поддерживаемые типы аналоговых модуляций AM, ЧM, ΦM, ИМ

Возможные применения:

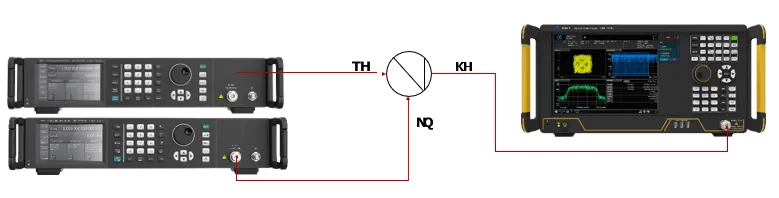

ЗАМЕНА ГЕТЕРОДИНА

Генератор сигналов имеет отличные показатели фазового шума, широкий частотный диапазон и диапазон установки выходной мощности и может использоваться в качестве источника гетеродина.

Источник сигнала гетеродина совместно с анализатором спектра, может тестировать большинство характеристик смесителей, включая потери при преобразования частоты, диапазон мощности возбуждения ВЧ и другие показатели.

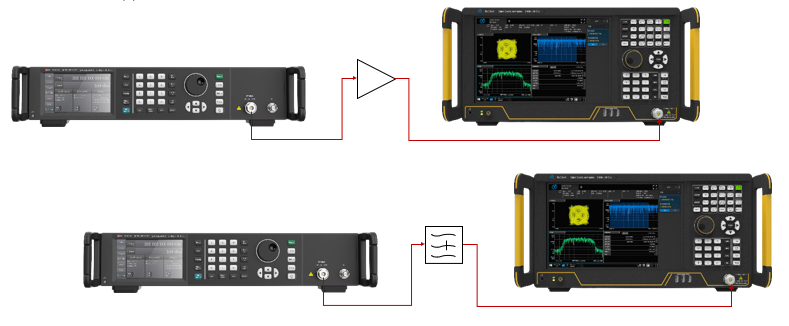

ТЕСТИРОВАНИЕ ВЧ/СВЧ УСТРОЙСТВ

Генератор сигналов имеет отличные показатели частотного диапазона, мощности, чистоты спектра и точности частоты. Может использоваться для тестирования ВЧ/СВЧ устройств. Используемый в качестве источника возбуждения совместно с анализатором спектра, может тестировать работу различных типов устройств: усилители, фильтры, коммутаторы, умножители частоты и т.д.

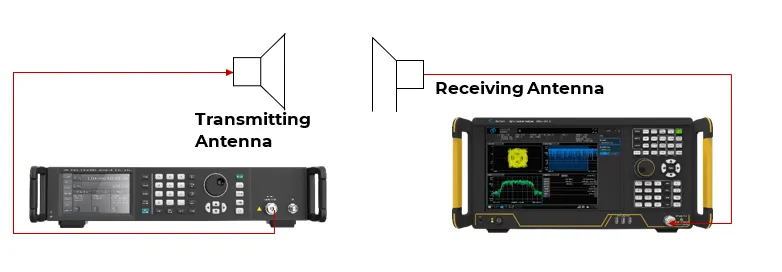

ТЕСТИРОВАНИЕ АНТЕННЫ

Генератор сигналов имеет превосходный частотный диапазон, диапазон мощности, чистоту спектра, точность частоты и функцию аналоговой модуляции.

Может использоваться в качестве источника возбуждения передающей антенны при тестировании линии и может тестировать различные показатели антенны с помощью анализатора спектра, такие как диапазон частот передачи и диапазон мощности передачи, вносимые потери антенны и т. д.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Диапазон выходных частот	от 8 кГц до 6 ГГц/20 ГГц/40 ГГц
Дискретность установки частоты, Гц	0,001
Скорость переключения частоты, менее, мс	20 (тип. значение)
Пределы относительной погрешности установки частоты генератора	±1×10-9/день
Частота выходного опорного сигнала	10 МГц, 100 МГц, 1 ГГц
Амплитуда опорного выходного сигнала (RF Out), более, дБ (1 мВт)	4
Частота внешнего опорного сигнала, МГц	10
Амплитуда внешнего опорного сигнала (RF In), дБ (1 мВт)	от -5 до +10
Импеданс внешнего входного опорного сигнала, Ом	50
Режимы развёртки	Ступенчатая развертка, развертка по списку, развертка по частоте, развертка по амплитуде
Диапазон установки амплитуды, дБ (1 мВт)	от -135 до +30
Диапазон установки значений уровня выходного сигнала, в диапазоне частот, дБ (1 мВт) от 8 кГц до 20 кГц включ.св. 20 до 100 кГц включ. св.100 кГц до1 МГц включ. св. 1 МГц до 9 ГГц включ. св. 9 ГГц до 40 ГГц включ.	от -90 до +8 от -90 до +13 от -120 до +13 от -120 до +20 от -120 до +15
Дискретность установки уровня выходного сигнала	0,01 дБ
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала, в диапазоне частот, дБ от 100 кГц до 2 ГГц включ. св. 6 до 20 ГГц включ. св. 20 до 40 ГГц включ.	Диапазон установки уровня выходной мощности, дБ (1 мВт)
	от -90 до -70 включ.	св. -70 до -10 включ.	св. -10 до 10 включ.	св. 10 до 20 включ.
	±1,5 ±1,8 ±2,0	±0,7 ±0,9 ±1,0	±0,6 ±0,8 ±0,9	±0,8 ±0,8 ±1,0
Спектральная плотность мощности фазовых шумов при уровне выходного сигнала 0 дБ (1 мВт), дБ относительно несущей в полосе 1 Гц, на отстройках, не более - 100 Гц 1 кГц 10 кГц - 100 кГц	Частота несущей, ГГц
	1		10
	-111 -131 -140 -138		-91 -111 -120 -118

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Уровень гармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт), дБ относительно несущей, не более	от 100 кГц до 10 МГц включ.	-25
	св. 10 МГц до 2 ГГц	-30
	св. 2 до 20 ГГц	-55
	св. 20 до 40 ГГц	-50
Уровень субгармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт), дБ относительно несущей, не более	менее 20 ГГц включ.	-60
	св. 20 ГГц	-50
Уровень негармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт) при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более	от 50 до 1250 МГц включ.	-60
	св. 250 МГц до 3,2 ГГц включ.	-75
	св. 3,2 до 10 ГГц	-62
	св. 10 до 20 ГГц	-56
	св. 20 до 40 ГГц	-50
Минимальная длительность радиоимпульсов, нс, не более	20

Рабочие условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха при температуре 40 С, %, не более	от 0 до +50 85
Условия хранения и транспортирования: температура окружающей среды, С относительная влажность воздуха при температуре 40 °С, %, не более	от -40 до +70 95
Напряжение питающей сети переменного тока, В	от 198 до 242
Частота питающей сети, Гц	от 50 до 60
Потребляемая мощность, Вт, не более	400
Выходной РЧ-интерфейс для частот менее 20 ГГц включ. для частот св. 20 ГГц	тип N 2,4 мм
Габаритные размеры (ширина × глубина × высота), мм, не более	426 × 489 × 88
Масса, кг, не более	15

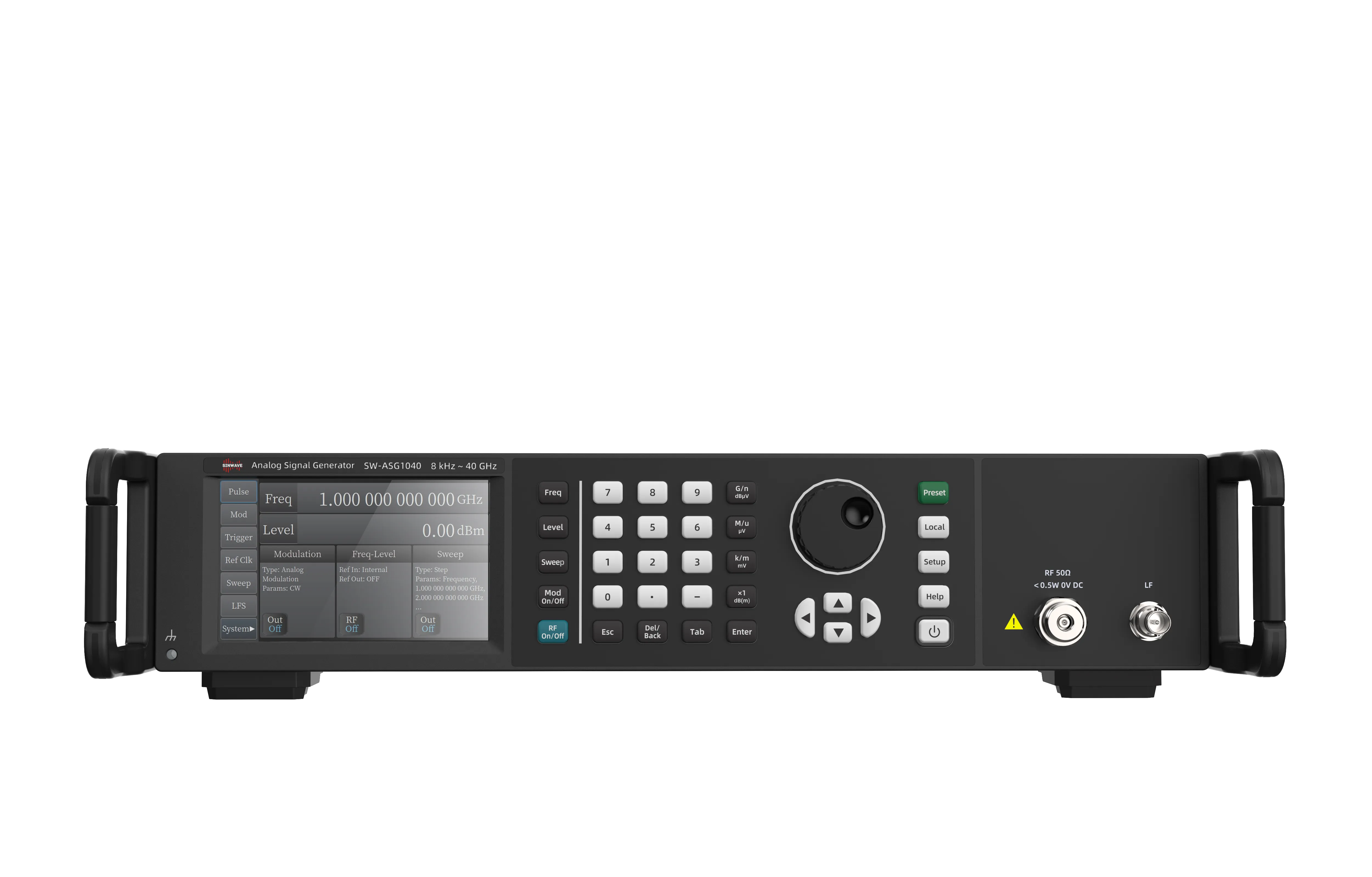

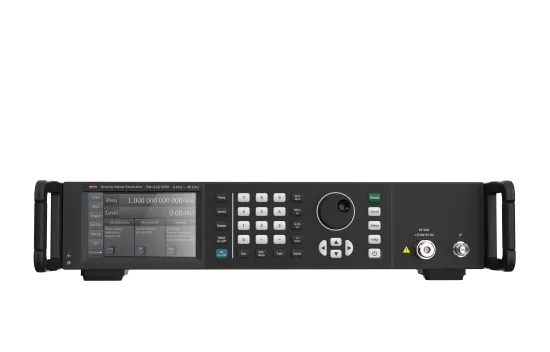

ПЕРЕДНЯЯ ПАНЕЛЬ
№	НАЗ В АНИЕ	ТИ П РА ЗЪ Ё М А	ВХ О Д , ВЫ Х О Д	ПР ИМ Е Ч АНИЕ
1	Область ЖК- дисплея	/	/	Экран монитора
2	Кнопки	/	/	Ввод для настройки параметров
3	USB2.0	Стандарт USB2.0	вход/выход	Стандартный порт USB2.0, подключение к мыши, клавиатуре, принтеру, периферийные устройства, такие как DVD- приводы или жесткие диски.
4	РЧ-выход	≤20 ГГц: гнездо типа N	выход	Выходной порт RF, 50 Ом
4	РЧ-выход	> 20 ГГц: штекер 2,4 мм	выход	Выходной порт RF, 50 Ом.
5	Низкочастотный выход	BNC female	выход	Интерфейс низкочастотного выхода
6	Слот для SD-карт	/	/	Поместите SD-карту для файлов запуска системы и данных конфигурации пользователя. Хранилище данных

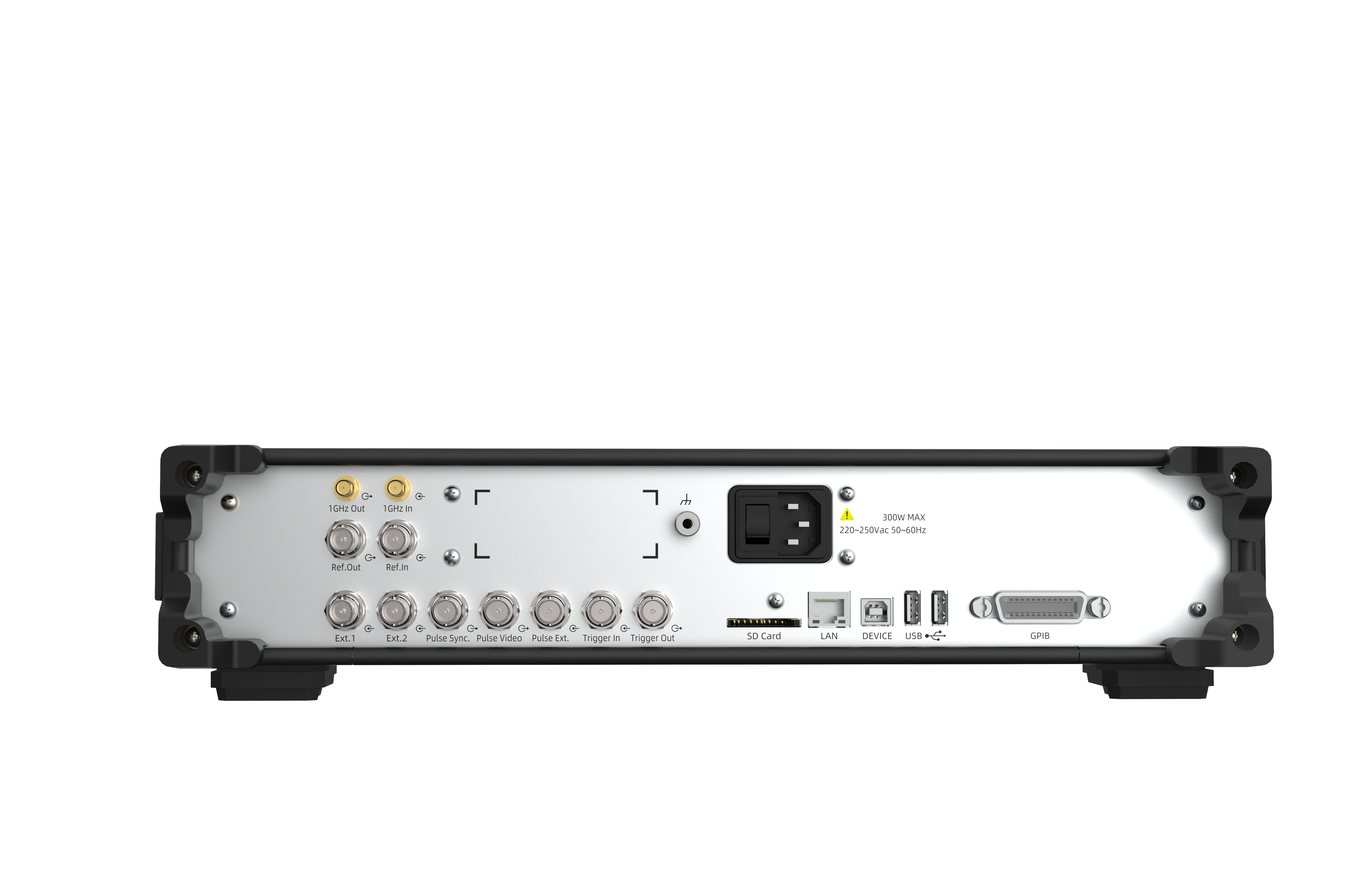

ЗАДНЯЯ ПАНЕЛЬ
№	НАЗВАНИЕ	ТИП РАЗЪЁМА	ВХОД , ВЫ Х О Д	ПРИМЕЧАНИЕ
1	EXT1	BNC female	вход	Внешний вход источника аналоговой модуляции 1
2	EXT2	BNC female	вход	Внешний вход источника аналоговой модуляции 2
3	Pulse SYNC	BNC female	выход	Выход импульсного сигнала синхронизации
4	Pulse VEDIO	BNC female	выход	Выход импульсного видеосигнала
5	Pulse EXT	BNC female	вход	Вход внешнего импульсного сигнала
6	Trigger in	BNC female	вход	Вход внешнего триггерного сигнала
7	Trigger out	BNC female	выход	Выход внутреннего триггерного сигнала
8	LAN	RJ45	вход/выход	Gigabit Ethernet для удаленного управления
9	USB Device	USB тип B	вход/выход	Интерфейс управления USB
10	USB2.0	Стандартны й порт USB2.0	вход/выход	Стандартный порт USB2.0, тип A, подключение мыши, клавиатуры, периферийных устройств, таких как запоминающие устройства.
11	GPIB	IEEE 488.2	вход/выход	Подключение к интерфейсной шине GPIB, IEEE 488.2) для дистанционного управления
12	Ref Out	BNC female	выход	Выход опорного сигнала 10 МГц
13	1GHz Out	SMA	выход	Выход опорного сигнала 1 ГГц
14	100MHz Out	SMA	выход	Выход опорного сигнала 100 МГц
15	Ref In	BNC female	вход	Вход опорного сигнала 10 МГц
16	Розетка и выключатель питания	Розетка переменного тока с тремя отверстиями	/	Напряжение 220В переменного тока (±10%), частота 50Гц-60Гц (±5%) розетка и выключатель
