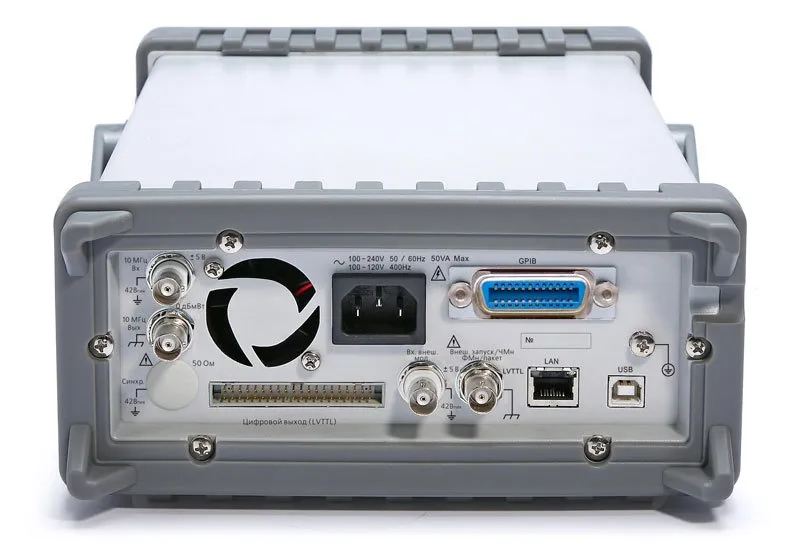

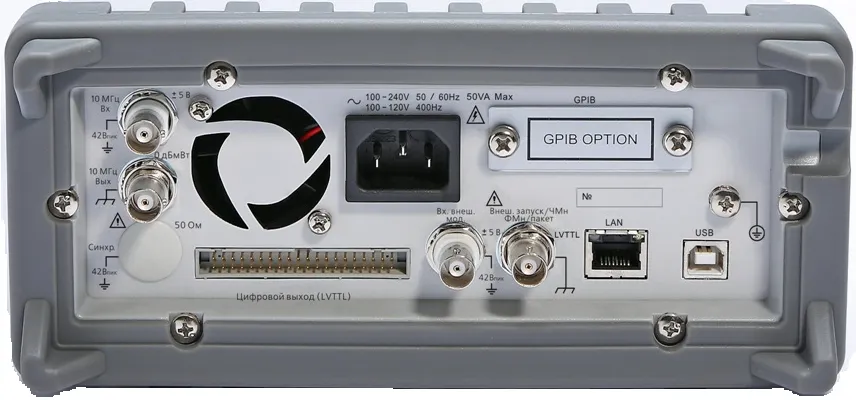

АКИП-3402 – это генератор сигналов произвольной формы: синусоидальный, прямоугольный, пила, треугольник, шум, постоянное смещение. Диапазон частот составляет до 50 МГц для синуса и до 25 МГц для меандра с разрешением по частоте 1 мкГц. Прибор отличается малой погрешностью установки частоты ±20*10^-6. Генератор АКИП-3402 оснащен дисплеем для отображения параметров генерируемого сигнала, синхровходом и -выходом, входом внешней опорной частоты и, таким образом, поддерживает синхронную работу с другими генераторами.
Устройство предназначено для научно-исследовательских и метрологических лабораторий и промышленного производства радиочастотных приборов.
Прибор поставляется со специальным программным обеспечением Wavepatt, предназначенным для формирования сигналов произвольной формы. Так же комплект поставки включает сетевой шнур и руководство по эксплуатации. Опционально оснащается термостатированным ОГ, снижающим погрешность установки частоты до ±5×10-7 (опция 01).
Основные характеристики
|
Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра; Разрешение по частоте 1 мкГц; Погрешность установки частоты ±20*10-6 (опция ±5*10-7); Формы сигнала: синусоидальный, прямоугольный, пила, треугольник, шум, постоянное смещение; Режим формирования сигнала произвольной формы (5 видов); Возможность установки сопротивления нагрузки до 1 МОм; Использование прямого цифрового синтеза; Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек; Режимы: АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция; Формирование пакета (Burst): от 1 до 50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1°…360°; Перестраиваемое время нарастания: от 5 нс до 100 нс; Параллельный выход данных 16 бит; Интерфейсы: USB, LAN, GPIB (КОП); Напряжение питания: 220 В (±15 %), 50 / 60 Гц; Наличие интерфейсов USB, LAN, GPIB для дистанционного управления; Габариты: 107 × 224 × 380 мм; Масса: 3,6 кг; |
