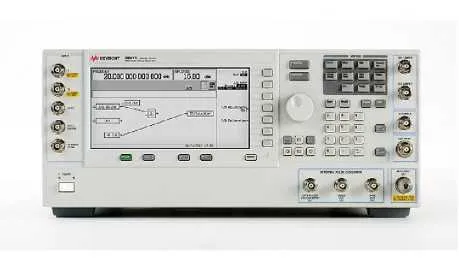

Аналоговый генератор сигналов Keysight E8257D обеспечивает создание непрерывных гармонических сигналов для замены
гетеродина, а также анализ по методу «стимул-отклик» со свипированием по частоте. В качестве опций может быть добавлена
возможность амплитудной (АМ), частотной (ЧМ), фазовой (ФМ) и импульсной (ИМ) модуляции, что позволяет с высокой
точностью определять параметры устройств и компонентов. Кроме того, путем добавления других опций, улучшающих
характеристики прибора, генератор может быть сконфигурирован под конкретные потребности испытаний. Модульная
платформа позволяет выбрать возможности формирования ВЧ и СВЧ сигналов и технические характеристики под свои текущие
задачи, а в будущем легко модернизировать прибор.
Госреестр 53941-13. Поставляется в комплектации \003\004\007\009\016\1EH\403\544\602\H1G\HCC\SP1\SP2\UNT\UNW\UNY.
гетеродина, а также анализ по методу «стимул-отклик» со свипированием по частоте. В качестве опций может быть добавлена
возможность амплитудной (АМ), частотной (ЧМ), фазовой (ФМ) и импульсной (ИМ) модуляции, что позволяет с высокой
точностью определять параметры устройств и компонентов. Кроме того, путем добавления других опций, улучшающих
характеристики прибора, генератор может быть сконфигурирован под конкретные потребности испытаний. Модульная
платформа позволяет выбрать возможности формирования ВЧ и СВЧ сигналов и технические характеристики под свои текущие
задачи, а в будущем легко модернизировать прибор.
Госреестр 53941-13. Поставляется в комплектации \003\004\007\009\016\1EH\403\544\602\H1G\HCC\SP1\SP2\UNT\UNW\UNY.
003 соединение цифровым выходом с N5102A;
004 соединение цифровым входом с N5102A \007 аналоговое свипирование пилообразного сигнала \009 извлекаемая flash-память;
016 широкоолосные дифференциальные внешние I/Q входы;
1EH улучшенные гармоники ниже 2 ГГц;
403 откалиброванный ГПФ, фиксиррованная пожизненная гарантия;
544 диапазон частот от 250 кГц до 44 ГГц;
602 встроенный генератор основной полосы частот, память 64 МВыб;
H1G предоставляет 1 ГГц In и Out для минимизации фазового дрифта для частот 250 кГц-250 МГц;
HCC 250 МГц - 10 ГГц вход и выход на задней панели;
SP1 SIGNAL STUDIO для ввода джиттера, фиксированная пожизненная гарантия;
SP2 предоставлет возможность динамического секвенсирования в E8267D.
Основные характеристики
Тестирование мощных устройств и компенсация потерь в испытательной системе благодаря возможности генерирования сигналов с выходной мощностью более 1 Вт (+30 дБм)
Чрезвычайно низкий уровень фазовых шумов (-126 дБн/Гц на несущей 10 ГГц при отстройке 10 кГц и -91 дБн/Гц при отстройке 100 Гц) позволяет выполнять тестирование доплеровских РЛС, аналого-цифровых преобразователей и приемников
Всесторонний анализ характеристик устройств и цепей благодаря возможности добавления в испытательный сигнал амплитудной (АМ), частотной (ЧМ), фазовой (ФМ) и импульсной (ИМ) модуляции
