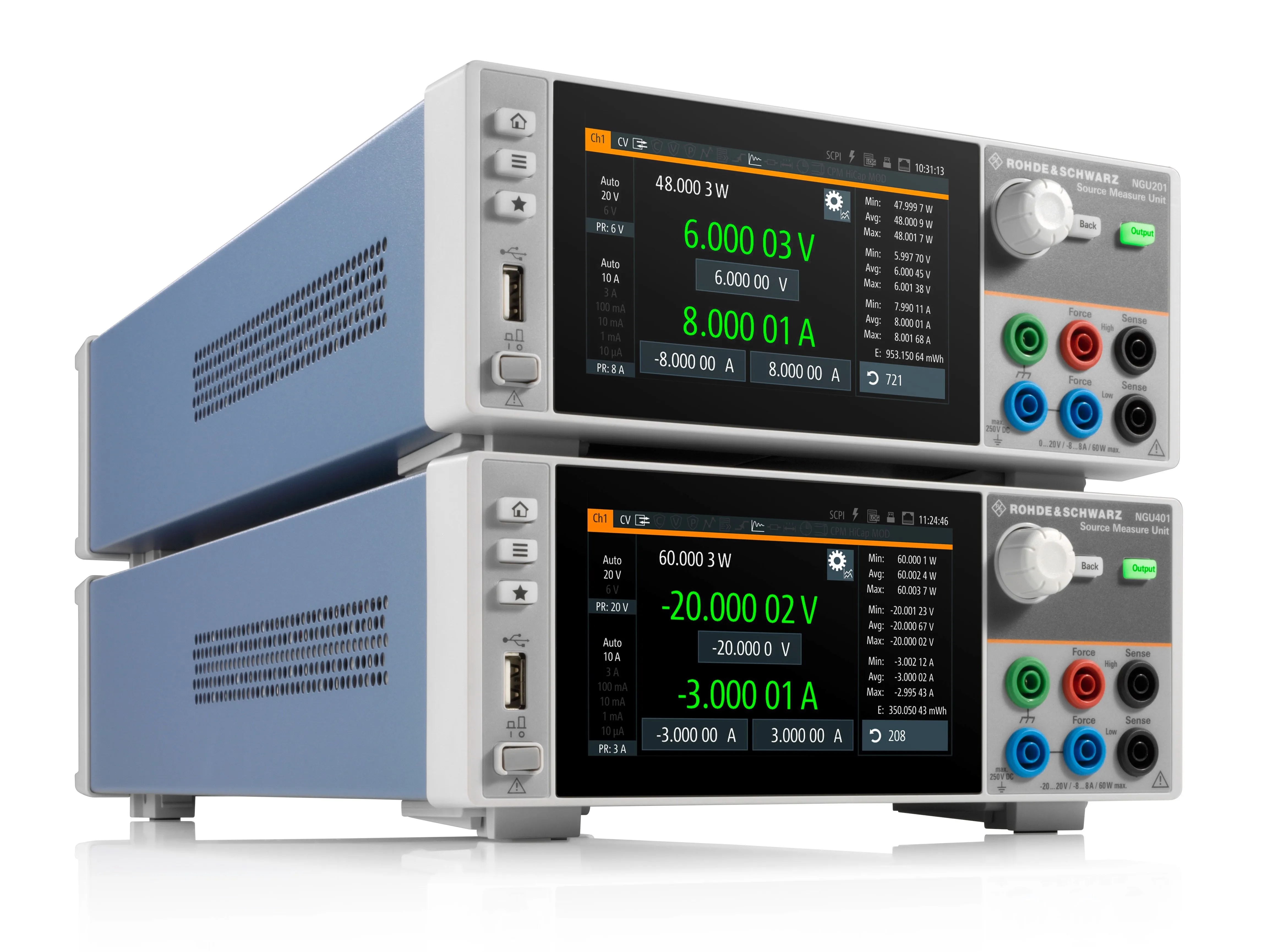

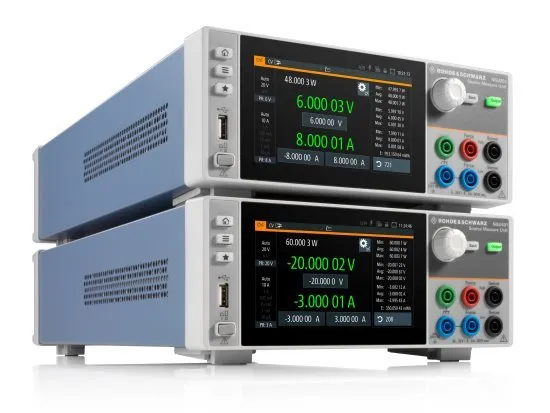

Источники-измерители Rohde & Schwarz серии NGU из линейки устройств Essentials отличаются сверхвысокой точностью и малым временем восстановления нагрузки, что позволяет использовать их для решения широкого спектра исследовательских и производственных задач.
Серия состоит из трех моделей. Модель NGU201, построенная по двухквадрантной архитектуре используется в качестве источника питания. Четырехквадрантные версии NGU401 и NGU411, помимо этого, могут выступать потребителями для имитации нагрузок. Приборы обеспечивают до 60 Вт выходной и потребляемой мощности, соответственно. Каналы источников не заземлены, гальванически изолированы и защищены от перегрузок и коротких замыканий.
Благодаря шести (версии NGU201 и NGU401) и пяти (версия NGU411) диапазонам измерения тока и разрешению до 6 ½ разрядов при измерении напряжения, тока и мощности источники-измерители Rohde & Schwarz NGU идеально подходят для определения характеристик устройств как с очень низкой потребляемой мощностью, так и с высокими токами в несколько ампер.
Специальная конструкция амперметров, содержащих усилители с обратной связью, используемых в составе приборов, предотвращает необходимость выполнения нескольких циклов измерения и позволяет с высокой точностью и чувствительностью измерять значения потребляемого тока в диапазоне от нА до А.
Скорость сбора данных до 500 000 отсчетов в секунду (разрешение до 2 мкс) позволяет фиксировать все особенности сигнала, даже очень быстрые изменения напряжения или тока.
Короткий период восстановления нагрузки, который составляет менее 30 мкс, позволяет адекватно реагировать на быстрые изменения нагрузки, возникающие, например, в сценариях переключения устройств мобильной связи из режима ожидания в режим передачи.
Линейная схема выходных каскадов позволяет источникам-измерителям Rohde & Schwarz NGU работать в качестве источника и потребителя тока с минимальным уровнем остаточных пульсаций и шума.

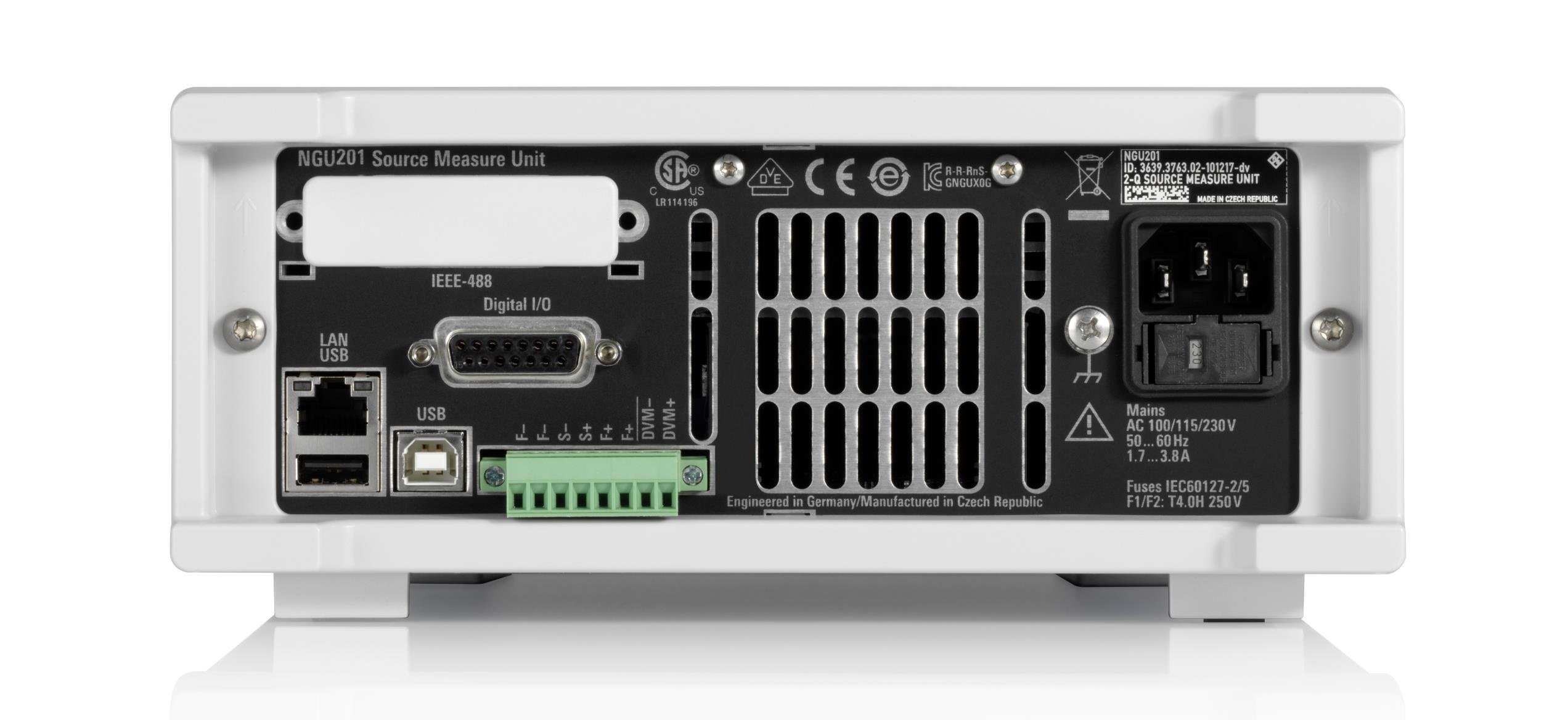

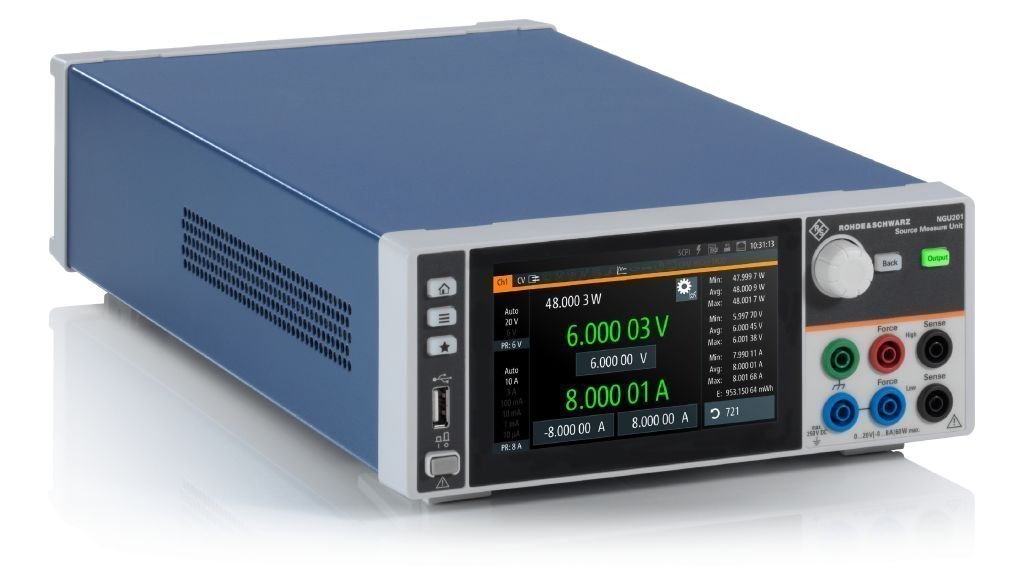

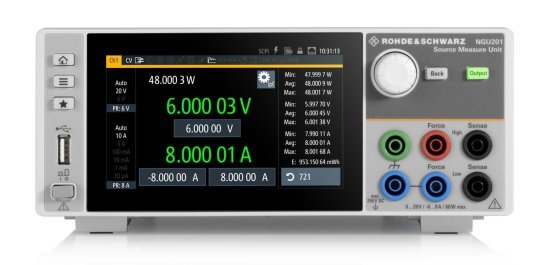

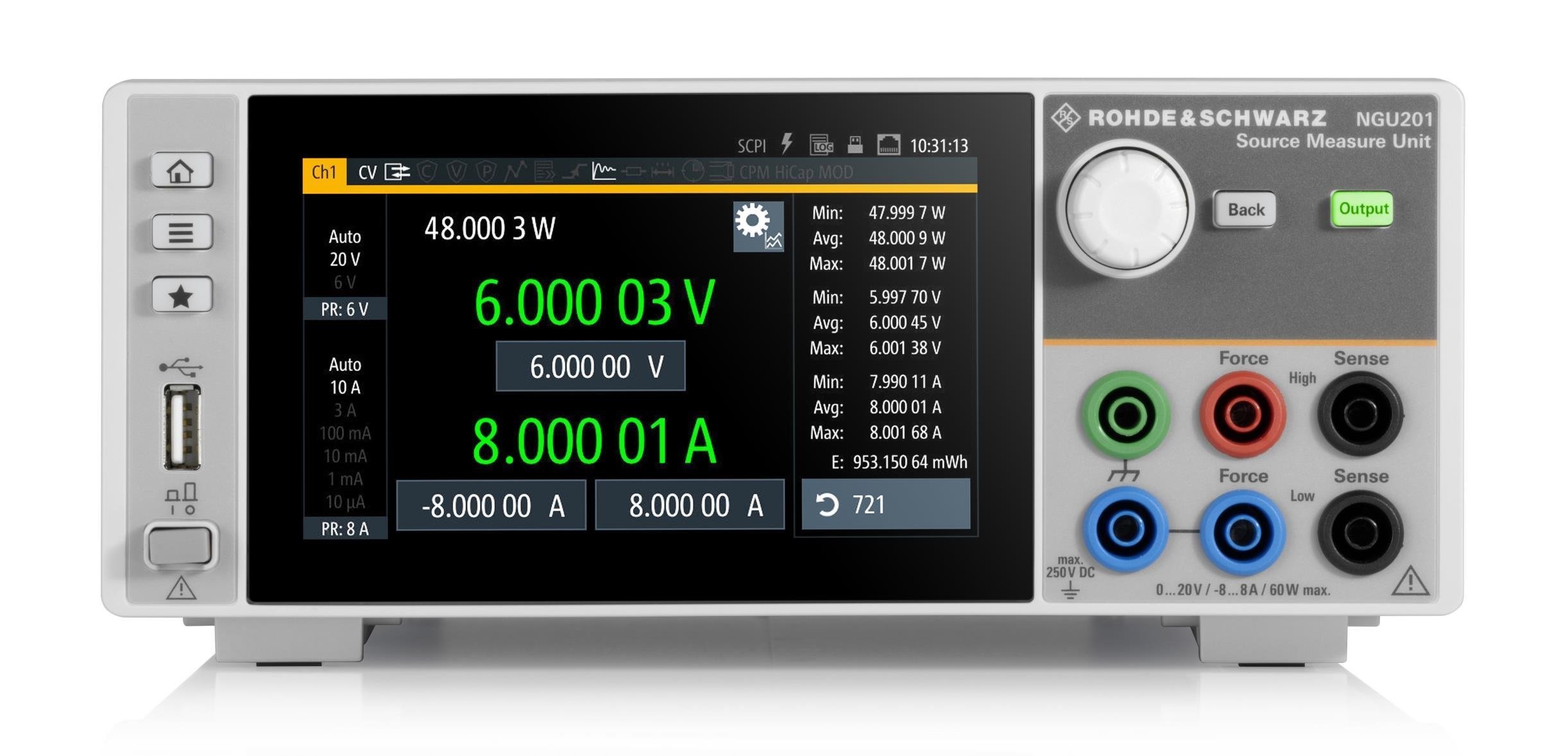

Двухквадрантный источник-измеритель R&S NGU201 идеально подходит для тестирования элементов систем беспроводной связи. Прибор используется для питания испытуемых устройств (ИУ), обладающих сверхнизким потреблением тока в режиме ожидания, например, работающих по технологиям Bluetooth, GPS и другим. Технические характеристики R&S NGU201 – регулируемый выходной импеданс, его быстрая стабилизация и функция имитации аккумулятора идеально повторяют условия работы ИУ от реальной аккумуляторной батареи. Прибор дополнительно может оснащаться входом вольтметра исключая необходимость использования отдельного цифровой мультиметра в решении множества прикладных задачах.

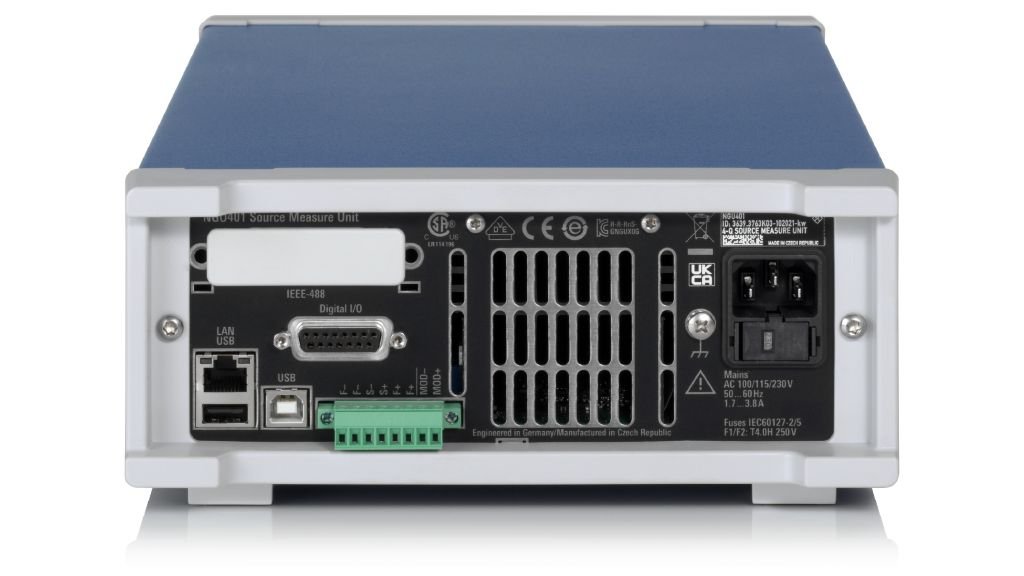

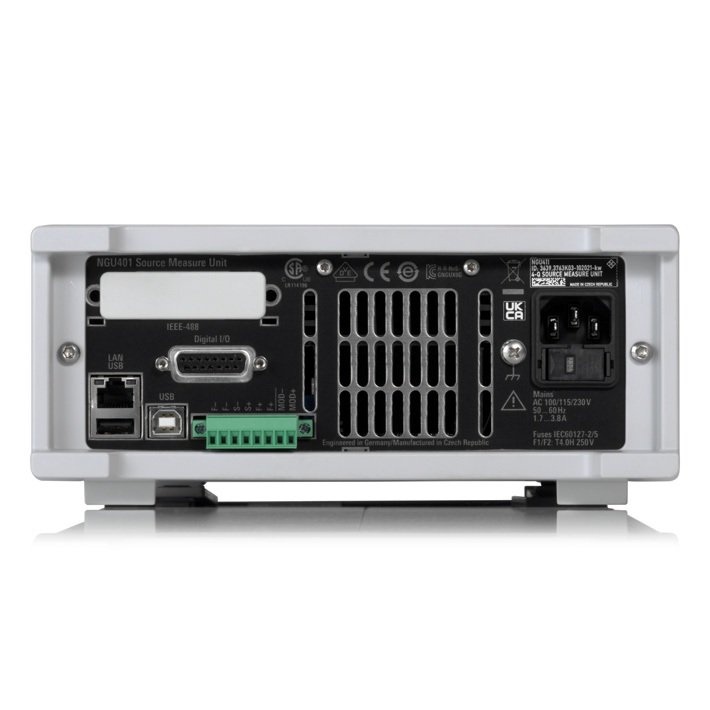

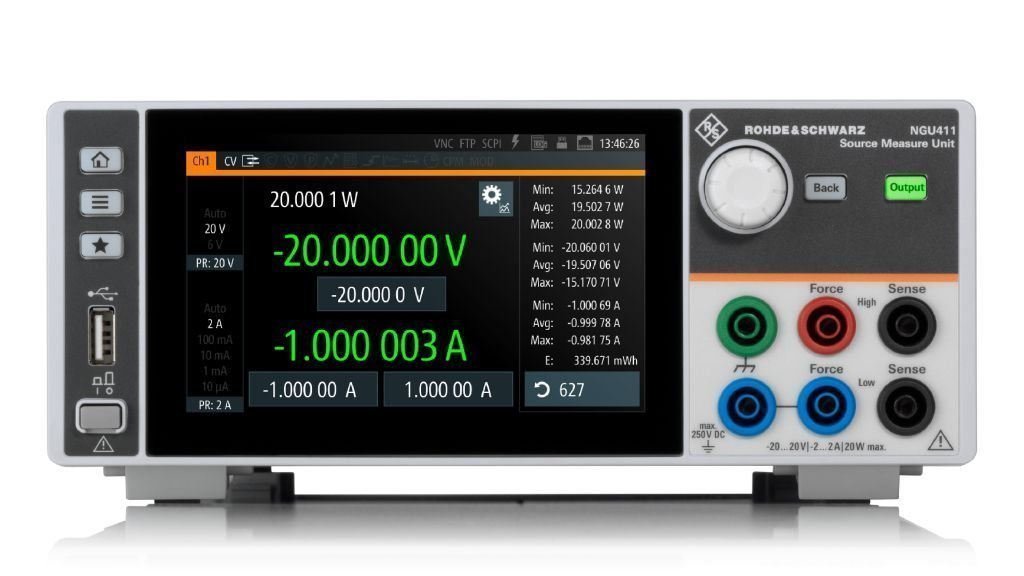

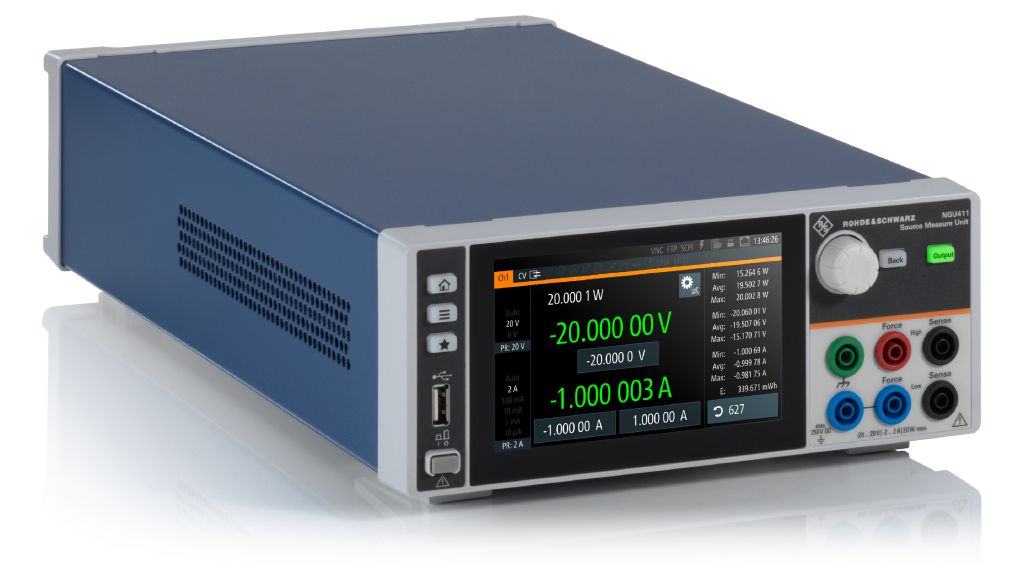

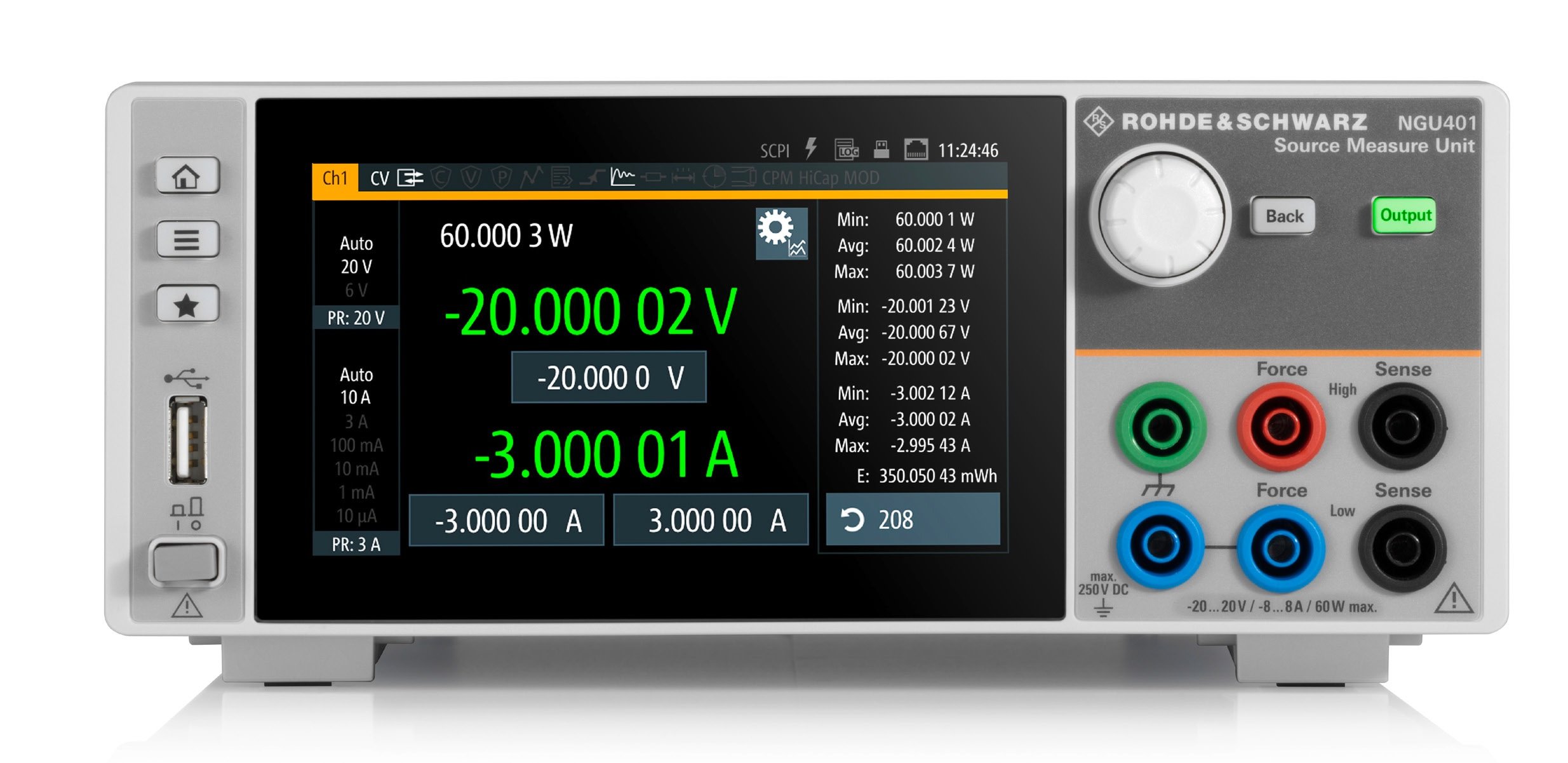

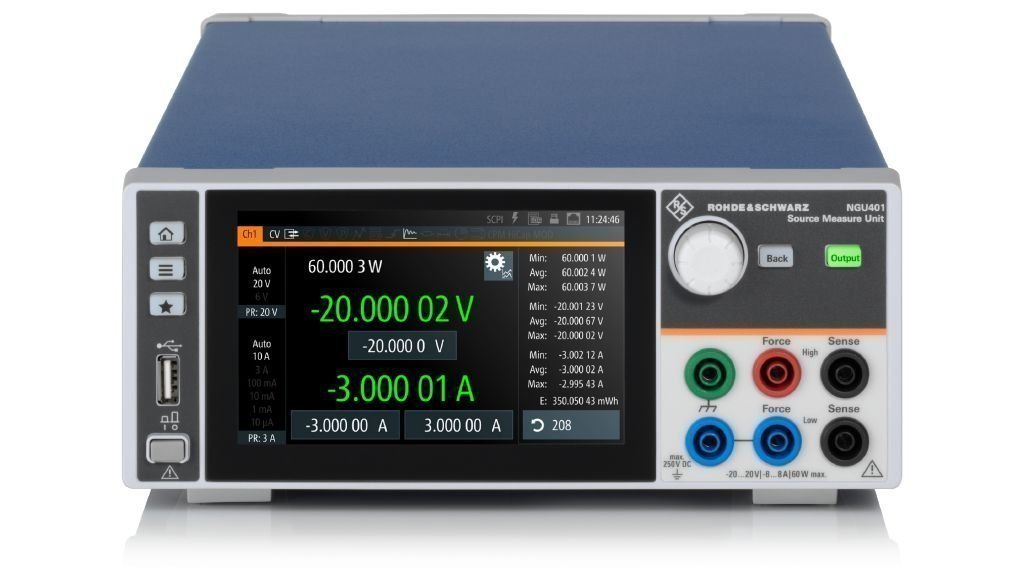

Четырехквадрантные источники-измерители R&S NGU401 и R&S NGU411 применяются для испытаний полупроводниковых устройств и решения общих задач в широком спектре отраслей и испытуемых устройств. Они могут выступать в качестве биполярного источника питания или биполярной электронной нагрузки. Устройства в базовом исполнении оснащены входом модуляции, например, для подключения генератора сигналов произвольной формы, что позволяет использовать их как источники переменного тока.
