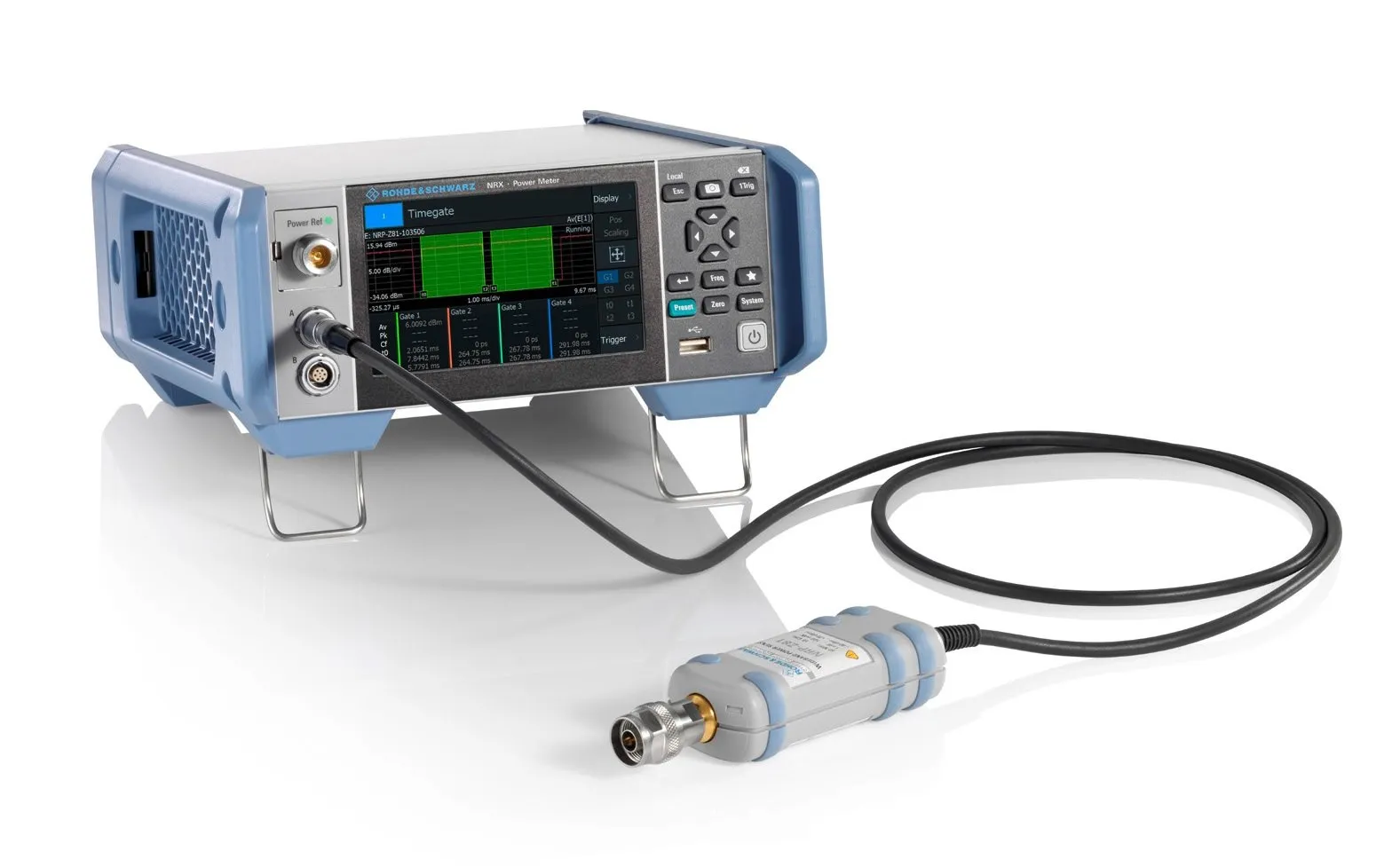

Измеритель мощности Rohde & Schwarz NRX предназначен для измерения характеристик датчиков мощности от -70 до +45 дБм в диапазоне частот до 110 ГГц.
Устройство представляет собой универсальный базовый блок, поддерживающий множество измерительных функций. В базовой комплектации прибор имеет один измерительный канал, опционально количество каналов может быть увеличено до 4-х.

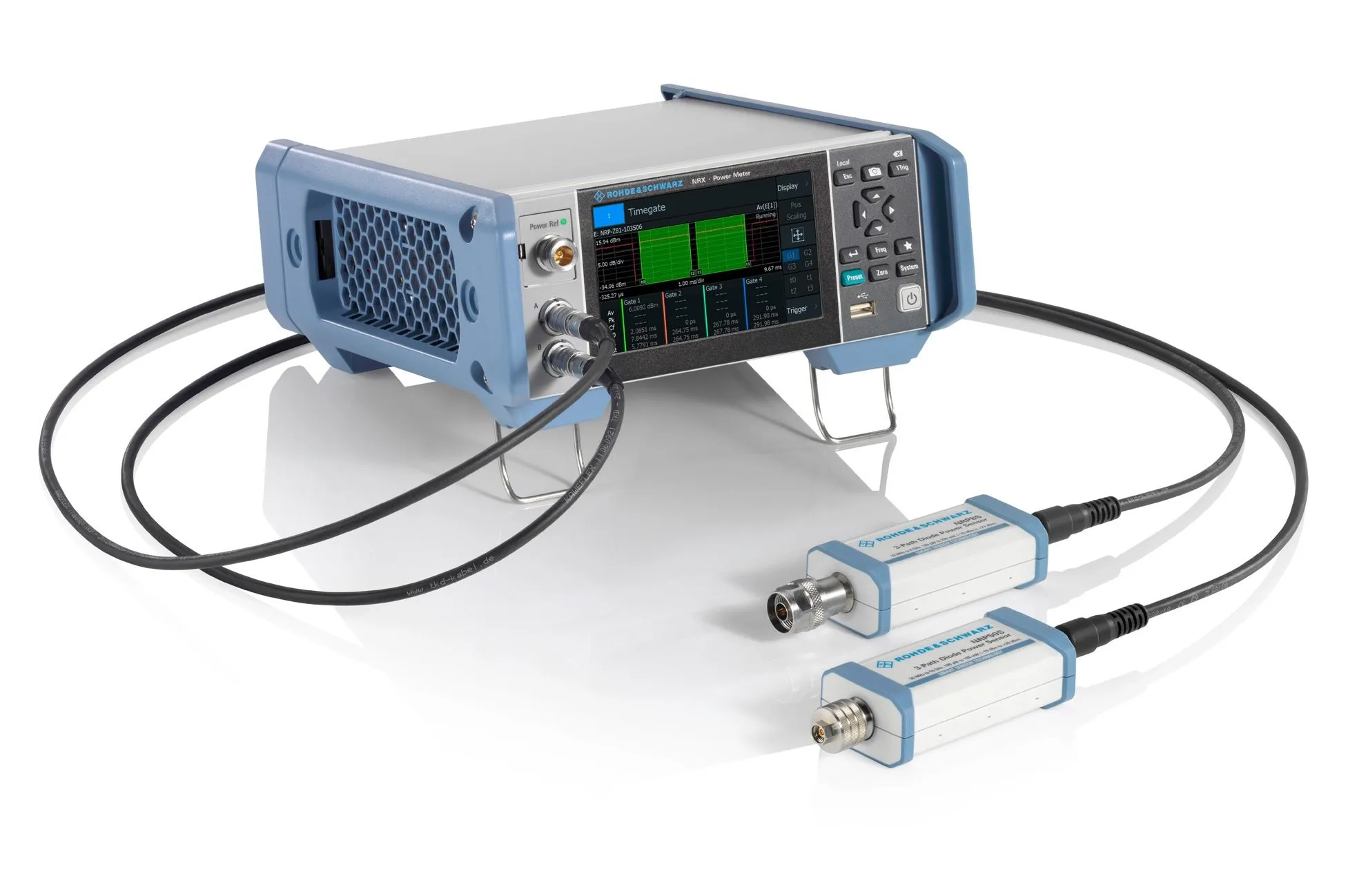

Измеритель Rohde & Schwarz NRX поддерживает одновременное подключение до четырех датчиков мощности семейств NRP, NRQ, включая новый NRQ6.

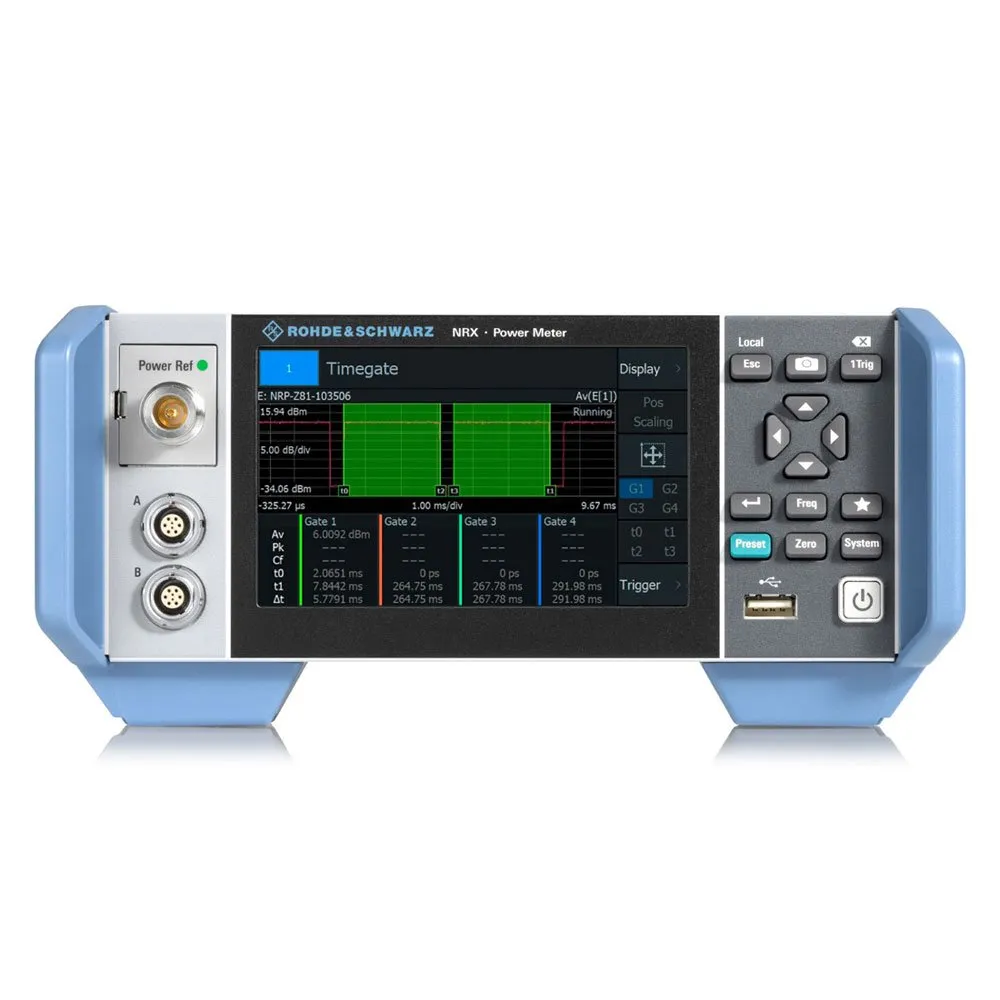

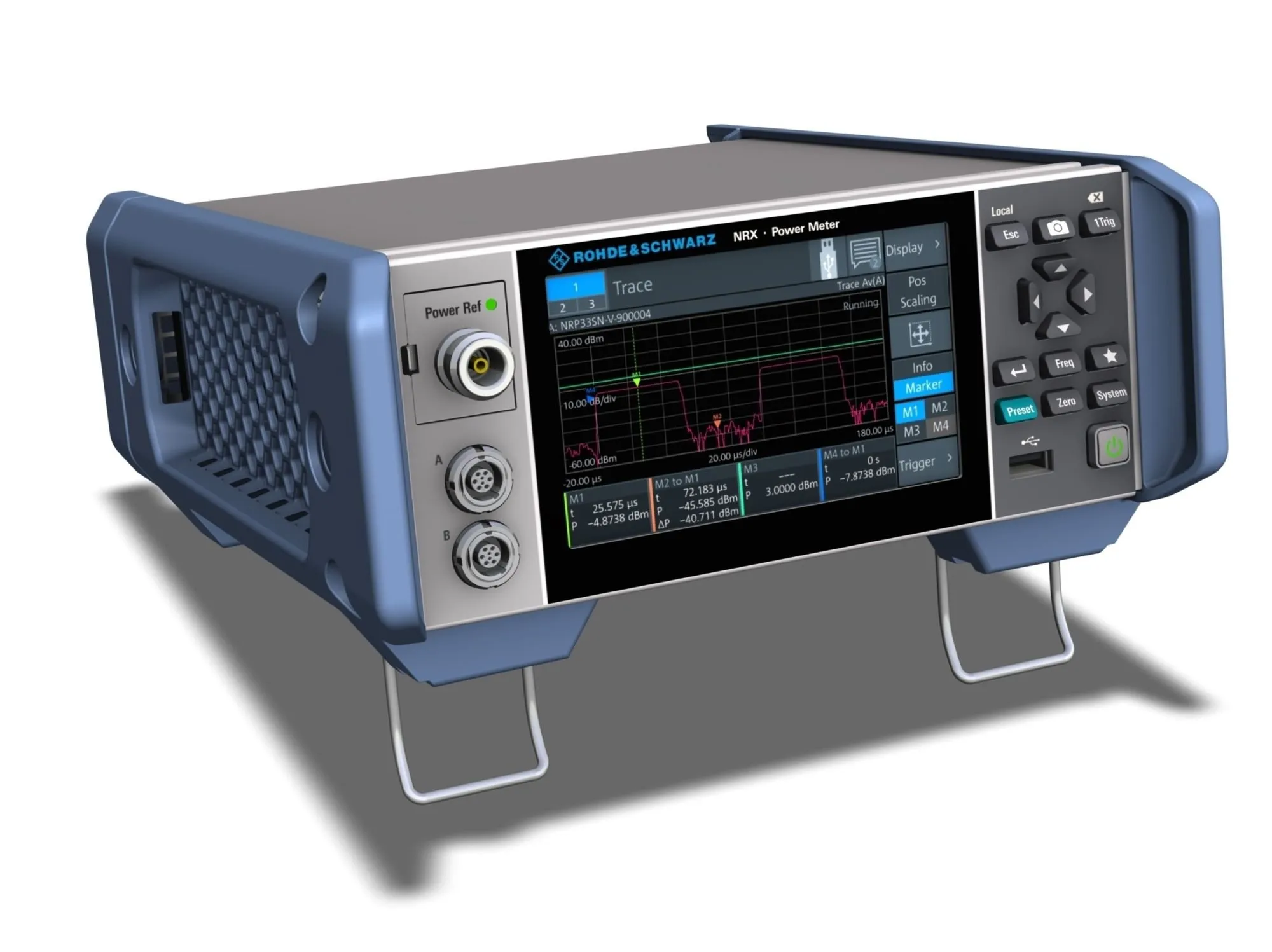

Прибор оснащен большим цветным сенсорным дисплеем для управления и наглядного отображения результатов. Помимо этого, на передней панели расположены основные клавиши выбора функций, которые обеспечивают быстрый доступ к наиболее важным функциям.
Для интеграции в автоматизированные измерительные среды могут использоваться интерфейсы Ethernet, USB и опциональный GPIB.
-
Различные режимы отображения результатов измерения;
-
Множество математических функций для обработки результатов;
-
Готовые наборы параметров для всех основных стандартов мобильной радиосвязи;
-
Измерение отраженной мощности с датчиками NRT-Zxx;
-
Эмуляция измерителей мощности других производителей;
-
Опциональный источник опорного сигнала для проверки датчиков мощности с частотой 50 МГц и 1 ГГц, поддержка калибровки в режиме непрерывной генерации и в импульсном режиме.
Основные характеристики
|

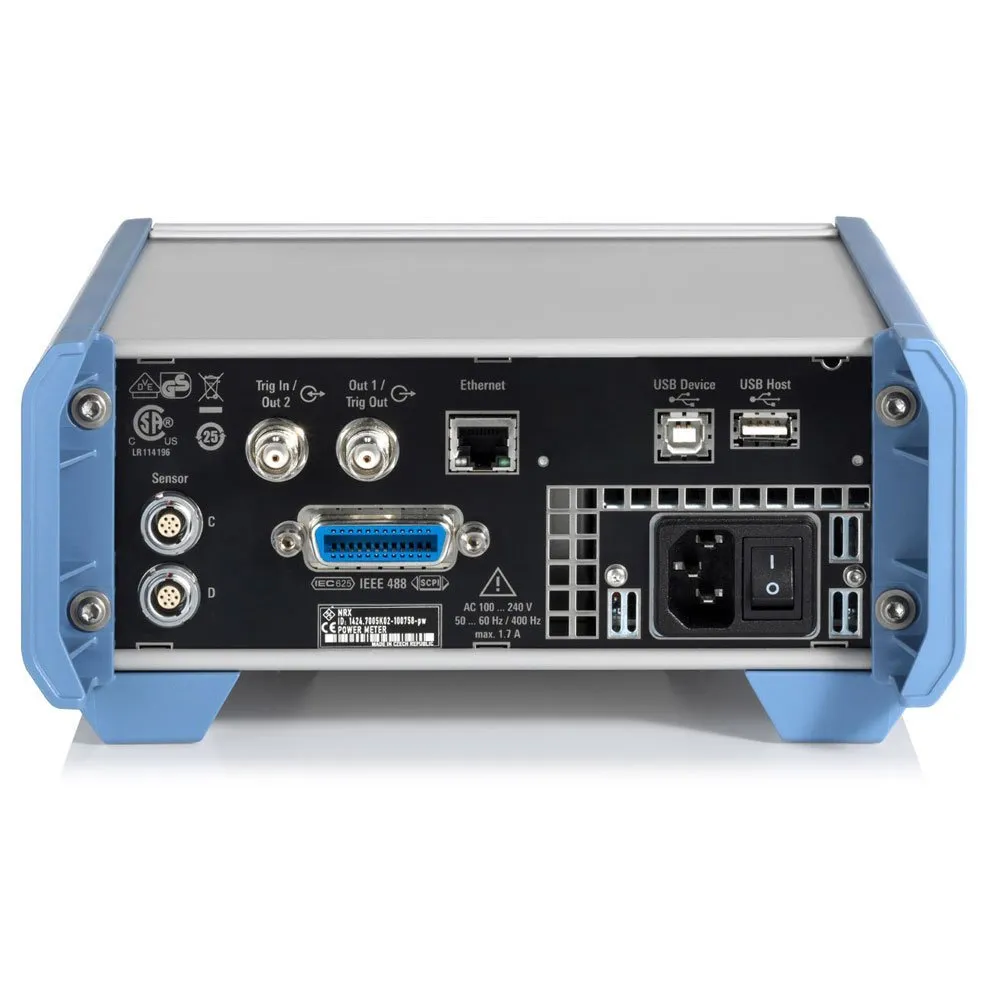

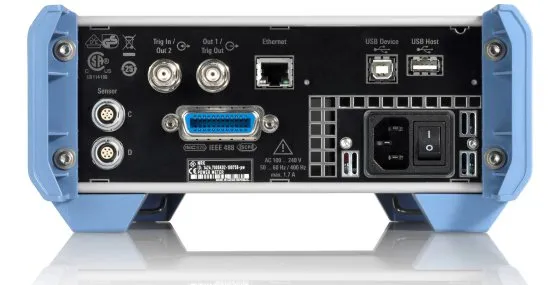

Разъемы для датчиков мощности: стандартно 2 (A и B) на передней панели прибора, еще 2 дополнительных (C и D) на задней панели прибора (опция NRX-B4); Тип разъемов: 8-пин (гнездо) обеспечивает прямое подключение датчиков NRP-Zxx, для датчиков NRPxxS(N)/T(N)/A(N) требуется NRP-ZK6 или NRP-ZK8; Измерительные каналы: 1 (стандартно), 2 (опция NRX-K2), 4 (опция NRX-K2 и NRX-K4); Поддержка датчиков: NRPxxS(N), NRPxxA(N), NRPxxT(N), NRPxxTWG, NRP-Zxx, NRQ6; Диапазон частот: от DC до 110 ГГц в зависимости от датчика мощности; Диапазон измеряемой мощности: от 0,1 фВт (-130 дБм) до 30 Вт (+45 дБм) (средняя, в зависимости от датчика мощности); Функции одноканальных измерений согласно спецификации датчика мощности, а также дополнительно: отношения измеренной величины к опорному значению, установка и редактирование опорного значения, сохранение макс. и мин. значений; Многоканальные измерения одновременно на 4-х каналах: индивидуальные результаты, коэффициенты, относительные показатели и разница результатов; Отображение в абсолютных значениях: Вт, дБм, дБмкВ; Отображение в относительных значениях: дБ, ∆% или отношение (КСВ, обратные потери, коэффициент отражения); Цветной TFT дисплей с диагональю 5 дюймов и разрешением 800х400 пикселей; Интерфейсы: USB 2.0 (тип В), Ethernet, опционально GPIB (NRX-B8); Питание: ном. 100..240 В переменного тока, 50-60 Гц и 400 Гц; Габаритные размеры (Ш х В х Г): 234 х 106 х 272 мм; Масса: 2,35 кг (без опций), 2,58 кг (с опциями NRX-B1, NRX-B4, NRX-B8); |
