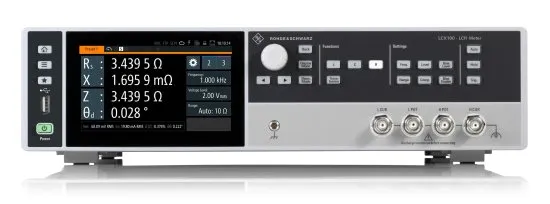

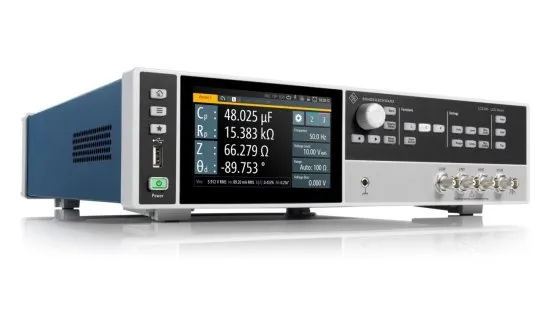

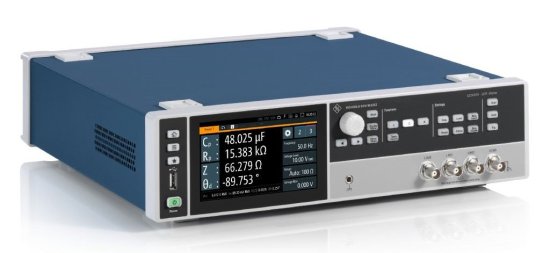

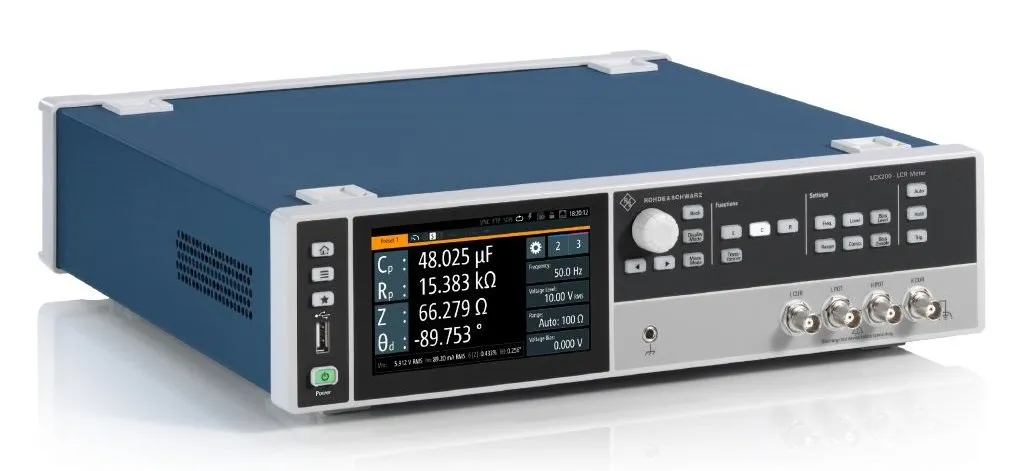

Измерители LCR-параметров Rohde & Schwarz серии LCX универсальны, чрезвычайно точны и быстро выполняют измерения. Они идеально подходят для решения сложных задач в исследованиях, разработках и производстве. Две модели прибора имеют различные опции, которые охватывают приложения с частотой тестового сигнала до 10 МГц. Функции внутреннего и внешнего смещения, широкие возможности анализа и универсальные испытательные приспособления расширяют спектр возможных применений.

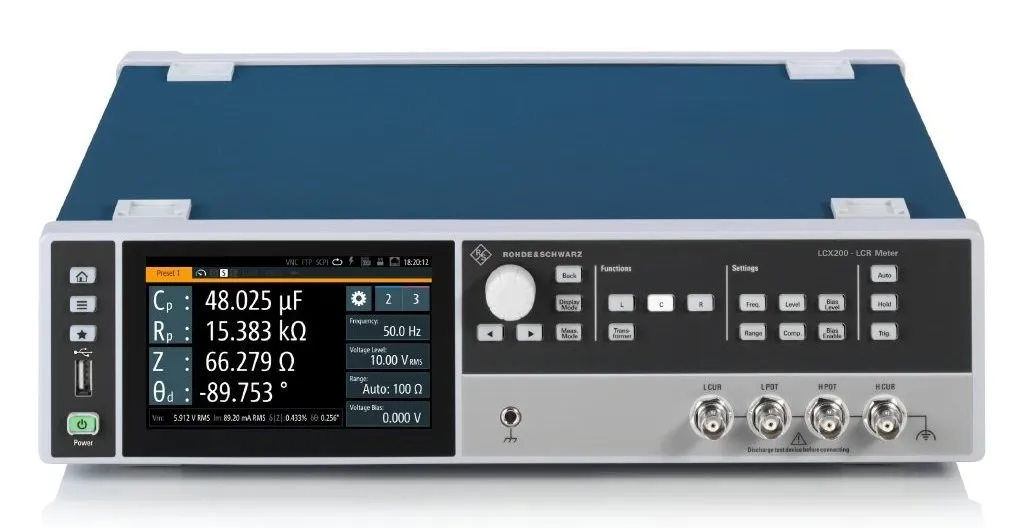

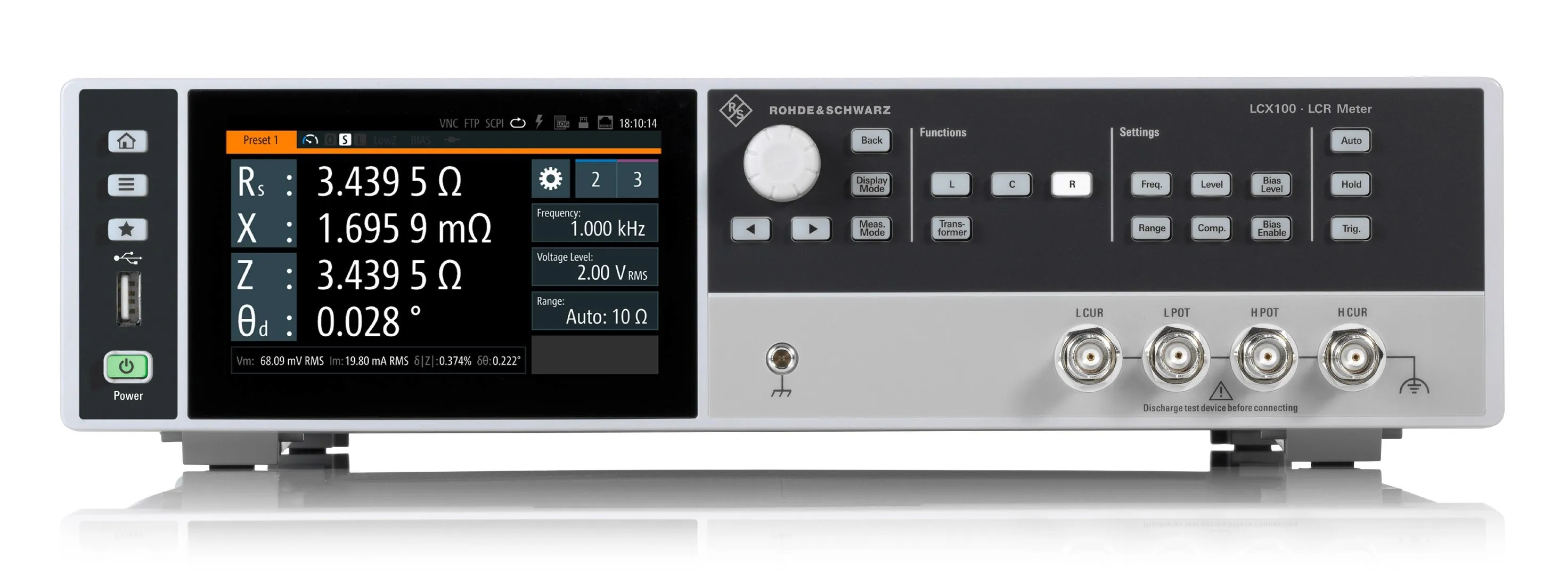

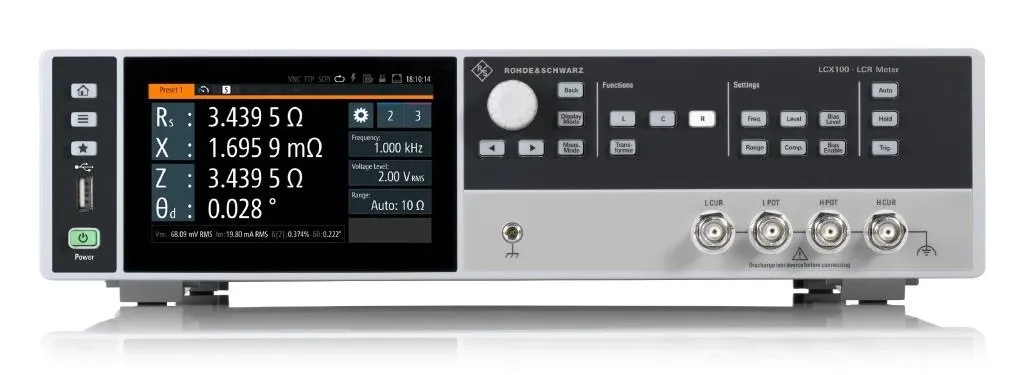

Измеритель LCR R&S LCX100 охватывает диапазон частот от 4 Гц до 300 кГц. Rohde & Schwarz LCX200 имеет верхний предел частоты 500 кГц и при необходимости может быть расширен до 1 МГц или 10 МГц с помощью опций программного обеспечения. Все приборы также позволяют измерять постоянный ток. Внутреннее генерируемое напряжение до 10 В подходит для большинства измерительных задач. Опционально можно подавать внешнее напряжение смещения до 40 В.
Анализаторы Rohde & Schwarz LCX подходят не только для подавляющего большинства устройств, работающих на обычных частотах бытовой сети 50 или 60 Гц или на 400 Гц в авиационной технике, но и для измерений параметров низкочастотных сейсмических датчиков или мощных цепей связи, работающих на частоте в несколько мегагерц.
Приборы Rohde & Schwarz серии LCX предназначены для всех общепринятых измерений импеданса, а также специализированных измерений для выбранных типов компонентов (конденсаторы, индуктивности, резисторы) и обеспечивают лучшую на рынке точность, необходимую для исследований и разработок, и высокую скорость, необходимую для производственных испытаний и обеспечения качества.
Встроенная технология автобалансирующего моста обеспечивает обычные измерения импеданса путем измерения напряжения и тока переменного тока тестируемого устройства, а также фазового сдвига. Затем эти параметры используются для расчета комплексного импеданса в любой заданной рабочей точке.
Являясь измерителями LCR-параметров общего назначения, Rohde & Schwarz LCX подходят для таких применений, как измерение эквивалентного последовательного сопротивления (ESR) и эквивалентной последовательной индуктивности (ESL) электролитических конденсаторов и конденсаторов звена постоянного тока. Кроме того, пользователи могут тестировать трансформаторы и измерять сопротивление постоянному току в дополнение к полному диапазону измерений импеданса.
Для исследования компонентов со значениями импеданса, изменяющимися на разных частотах и уровнях, доступна специальная опция LCX-K106, которая поддерживает измерения динамического импеданса с частотой, напряжением или током в качестве параметра свипирования.
Измерения динамического импеданса можно выполнять с помощью расширенной функции анализа. В этих измерениях развертки значения импеданса определяются для ряда значений частоты или других параметров.
Функция быстрой регистрации записывает все измеренные значения до 10 раз в секунду.

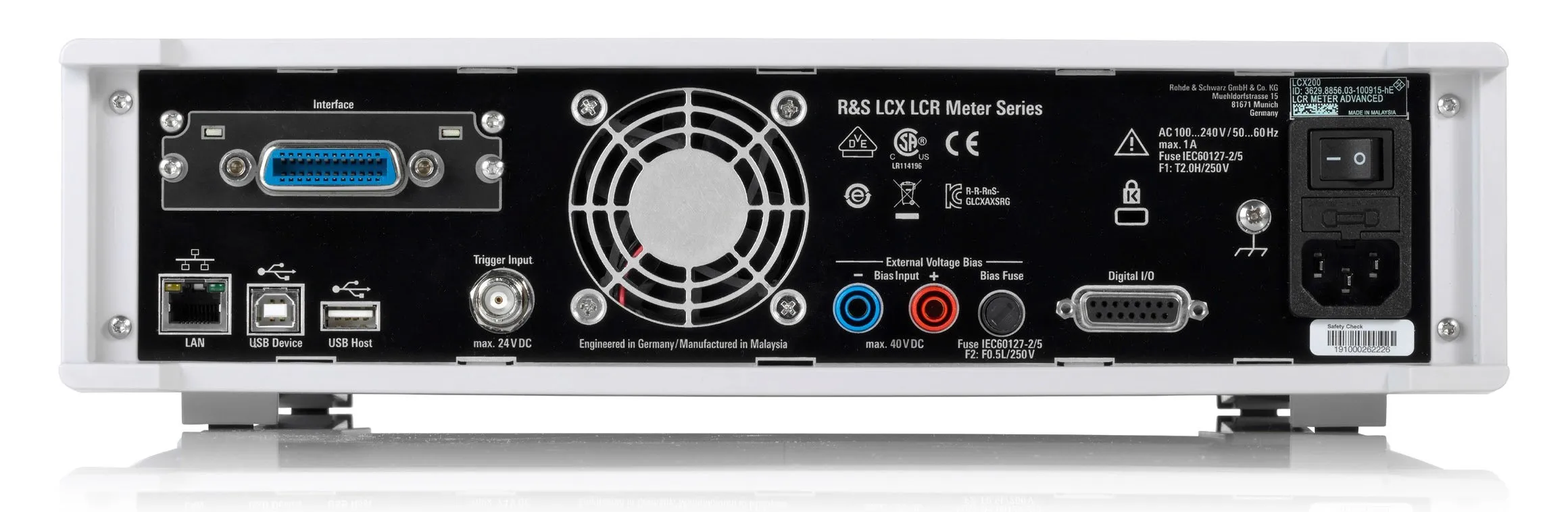

Измерения могут запускаться и контролироваться извне через цифровые порты ввода-вывода. Функция группирования позволяет сортировать измеряемые компоненты по их значениям в восьми категориях.

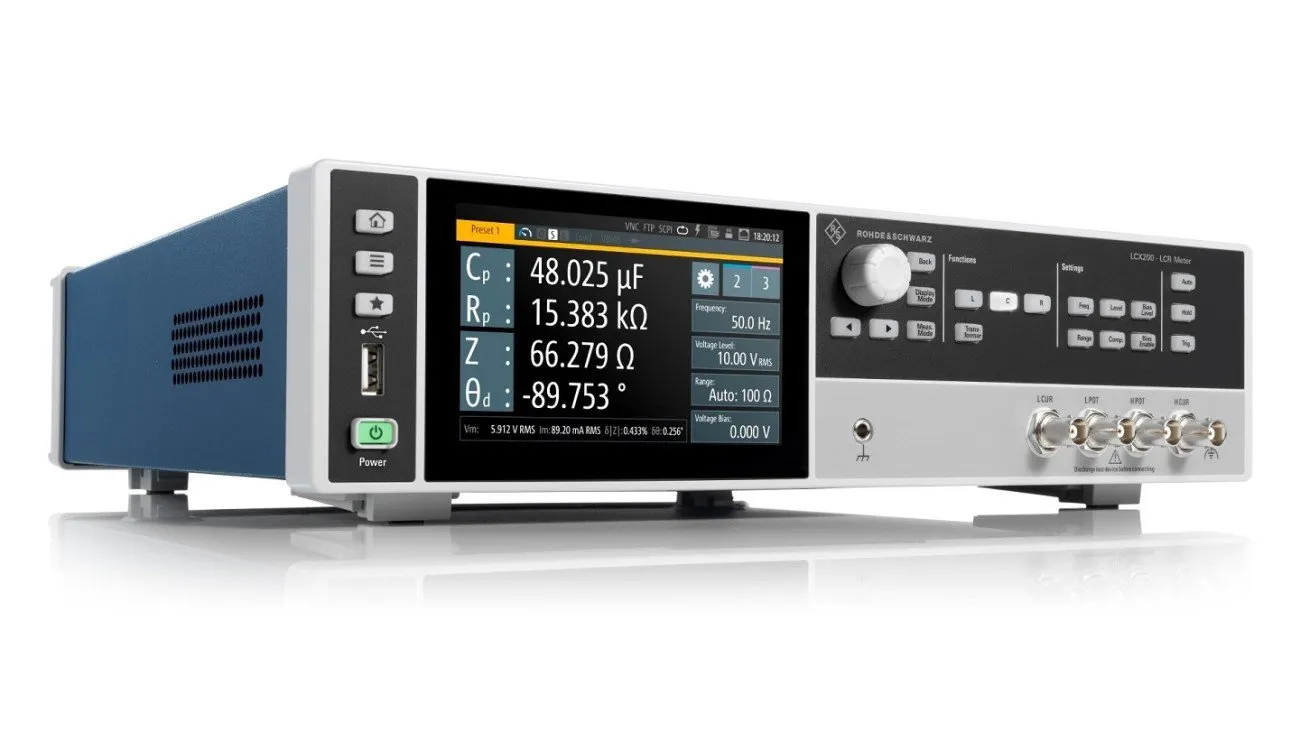

Большой емкостный сенсорный экран является центральным элементом управления прибором, позволяет выполнять все основные измерения методом «нажми и проверь» и предоставляет наглядное графическое отображение результатов. Выбор режимов измерения осуществляется с помощью кнопок на лицевой панели, а установка значений напряжения, тока и частоты может быть выполнена с помощью поворотной ручки. Меню прибора имеет современный и интуитивно понятный интерфейс.
Возможность удаленного управления наряду с возможностью установки в стойку 19” позволяют интегрировать прибор в сложные измерительные системы и комплексы.
Основные характеристики
|
Диапазон частот с возможностью расширения до 10 МГц; Базовая точность (погрешность) измерения импеданса: ±0,05 %; Базовая точность для фазовых измерений: ±0,03°; Смещение постоянного тока: до 40 В; Напряжение смещения постоянного тока (внутреннее): от 0 В до +10 В.; Ток смещения постоянного тока (внутренний): от 0 мА до 200 мА; Внешнее напряжение смещения постоянного тока на входе: от 0 В до +40 В; Импеданс источника: 100 Ом, 10 Ом; Диапазон измерения: от 100 мОм до 100 МОм; Функция регистрации данных; Электромагнитная совместимость в соответствии с Директивой ЕС по электромагнитной совместимости 2014/30/ЕС, применяемые стандарты: EN 61326-1, EN 61326-2-1, EN 55011 (класс А), EN 61000-3-2, EN 61000-3-3, KN 61000-4-11; Электрическая безопасность в соответствии с Европейской Директивой по низковольтному оборудованию 2014/35/ЕС (стандарт EN 61010-1), CNA/CSA C22.2 No. 61010-1-12 (США, Канада); RoHS в соответствии с директивой ЕС 2011/65/EU, стандартом EN IEC 63000; Устойчивость к синусоидальным вибрациям в соответствии с EN 60068-2-6, широкополосному шуму в соответствии с EN 60068-2-64; Противодействие ударам в соответствии с MIL-STD-810E, метод 516.4, процедура I; Сенсорный WVGA-дисплей TFT с диагональю 5 дюймов, 800 × 480 пикселей; Клемма для измерения: 4-контактная пара; Интерфейсы дистанционного управления: USB-TMC, USB-CDC (виртуальный COM), LAN, опциональный IEEE-488 (GPIB); Время обработки удаленной команды: < 5 мс (ном.); Интерфейс управления: 15-контактный триггерный вход/выход D-Sub; Интерфейс триггера: разъем BNC; Диапазон рабочих температур: от +5°C до +40°C; Номинальное напряжение сети: от 100 В до 240 В переменного тока (±10 %), частота от 50 Гц до 60 Гц; Максимальная потребляемая мощность: 60 Вт; Сетевые предохранители: IEC 60127-2/5 T2.0H/250 В; Рекомендуемый интервал калибровки: 1 год при работе 40 ч/неделю при всех заданных условиях окружающей среды; Возможность установки в стойку 19", размер 2 HU; Размеры (Ш × В × Г): 362 мм × 99 мм × 357 мм (14,25 × 3,9 × 14,06 дюймов); Вес: 2,7 кг; |
