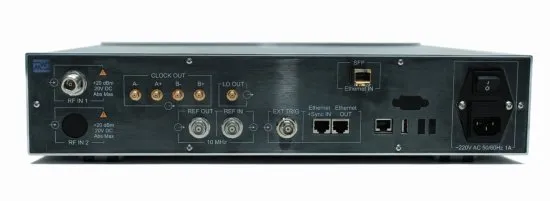

Радиоприемное устройство измерительное MWR-135U построено на базе новой архитектуры и обеспечивает широкую полосу частот приема (260 МГц), высокую избирательность (номинально 90 дБ) и низкий уровень паразитных составляющих (номинально -90 дБн).
Гетеродин приемника MWR-135U построен по схеме прямого цифрового синтеза частоты (DDS) и модифицированной схеме ФАПЧ: понижение частоты выполняется с помощью смесителей, а не делителей. Благодаря этому устройство имеет низкий уровень фазовых шумов (номинально -139 дБн/Гц на расстройке 10 кГц от несущей 1 ГГц) и может принимать сигналы малой мощности вблизи мощных сигналов помех и быстро перестраиваться по частоте. Цифровая обработка сигналов в MWR-135U выполняется с помощью передовой ПЛИС Kintex-7 со встроенной DDR-памятью 2 Гб.
Устройство способно в реальном времени производить спектральный анализ сигналов в полосе 260 МГц и имеет разрешение по полосе пропускания 0,1 Гц для анализа маломощных и сверхузкополосных сигналов.
Радиоприемное устройство MWR-135U оснащено слотом SFP+ для передачи данных по Ethernet со скоростью до 10 Гбит/с. Это позволяет в реальном времени передавать спектры сигналов полосой 130 МГц (вещественные и комплексные) и временные выборки в систему обработки или хранения данных. Кроме того, пользователи устройства могут самостоятельно программировать ПЛИС в соответствии со своими потребностями.
Измерительный приемник MWR-135U доступен в когерентном синхронном двухканальном исполнении (опция). При этом гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения для обоих каналов общие.
Гетеродин приемника MWR-135U построен по схеме прямого цифрового синтеза частоты (DDS) и модифицированной схеме ФАПЧ: понижение частоты выполняется с помощью смесителей, а не делителей. Благодаря этому устройство имеет низкий уровень фазовых шумов (номинально -139 дБн/Гц на расстройке 10 кГц от несущей 1 ГГц) и может принимать сигналы малой мощности вблизи мощных сигналов помех и быстро перестраиваться по частоте. Цифровая обработка сигналов в MWR-135U выполняется с помощью передовой ПЛИС Kintex-7 со встроенной DDR-памятью 2 Гб.
Устройство способно в реальном времени производить спектральный анализ сигналов в полосе 260 МГц и имеет разрешение по полосе пропускания 0,1 Гц для анализа маломощных и сверхузкополосных сигналов.
Радиоприемное устройство MWR-135U оснащено слотом SFP+ для передачи данных по Ethernet со скоростью до 10 Гбит/с. Это позволяет в реальном времени передавать спектры сигналов полосой 130 МГц (вещественные и комплексные) и временные выборки в систему обработки или хранения данных. Кроме того, пользователи устройства могут самостоятельно программировать ПЛИС в соответствии со своими потребностями.
Измерительный приемник MWR-135U доступен в когерентном синхронном двухканальном исполнении (опция). При этом гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения для обоих каналов общие.
Основные характеристики
Диапазон рабочих частот: 200 Гц – 4 ГГц, 8.5 ГГц, 10 ГГц, 13.5 ГГц (опционально)
Чувствительность при 25°C: -166 дБм/Гц (-164 дБм/Гц)
Избирательность: 90 дБ
Динамический диапазон: 153 дБ (148 дБ)
Точка компрессии 1дБ по входу, при выключенном входном аттенюаторе: -13 дБм (-16 дБм)
Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5 дБ
Коэффициент шума: 8 дБ (10.4 дБ)
Уровень фазовых шумов на отстройке 10 кГц от несущей: -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц; -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц
Скорость сканирования при спектральном разрешении 100 кГц: 300 ГГц/сек
Число каналов антенного переключателя: 2
Максимальная полоса приема: 260 МГц
Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц: 260 МГц
Минимальная полоса разрешения: 0,1 Гц
Объем внутренней памяти: 67108864 отсчетов (2 Гб)
Интерфейс вывода данных: 10 Гбит/с Ethernet (SFP+)
Формат вывода данных: вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q)
Модели
Радиоприемное устройство измерительное в базовой комплектации
