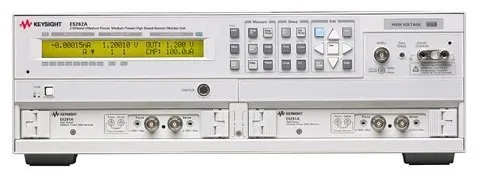

Устройство тестирования электронных приборов Keysight E5262A/E5263A
Параметрический анализатор Keysight E5262A/E5263A предназначен для высокоскоростного тестирования широкого спектра электронных приборов, изготавливаемых из полупроводников, и найдет применение в процессе производства интегральных микросхем, оптоэлектронных приборов, полупроводниковых диодов и СВЧ-приборов, транзисторов, тиристоров, терморезисторов, датчиков Холла и др.
Анализатор построен по модульной архитектуре, и в зависимости от комплектации поставляется с двумя модулями источников/измерителей средней мощности (MPSMU) и модулем заземления (GNDU), либо с модулями источников/измерителей средней (MPSMU) и большой мощности (HPSMU) и модулем заземления (GNDU). Эти модули обеспечивают возможности, необходимые для тестирования большинства компонентов.
Некоторые измерения (такие как определение параметров лазерных диодов или фотодиодов) требуют наличия лишь одного или двух модулей источников/измерителей.
Анализатор построен по модульной архитектуре, и в зависимости от комплектации поставляется с двумя модулями источников/измерителей средней мощности (MPSMU) и модулем заземления (GNDU), либо с модулями источников/измерителей средней (MPSMU) и большой мощности (HPSMU) и модулем заземления (GNDU). Эти модули обеспечивают возможности, необходимые для тестирования большинства компонентов.
Некоторые измерения (такие как определение параметров лазерных диодов или фотодиодов) требуют наличия лишь одного или двух модулей источников/измерителей.
Благодаря увеличению объема памяти для программирования до 40 000 командных строк достигается высокая скорость процесса измерений. Прибор оснащается гибкой быстродействующей схемой синхронизации с 16-ю каналами цифрового ввода/вывода в дополнение к входам и выходам запуска с коаксиальными разъемами BNC. Это позволяет обеспечить сложные условия запуска. Максимально возможная скорость отклика устройства достигается за счет аппаратной, а не программной обработки сигналов запуска. Для проведения параллельного тестирования каждый модуль источника/измерителя оснащается отдельным АЦП. Эргономичный интерфейс лицевой панели анализатора облегчает процесс измерения исключая процедуру программирования. Наличие дисплея позволяет пользователю получать различную информацию, в том числе диагностические сообщения об ошибках и сбоях, в случае использования анализатора в составе автоматизированной системы.

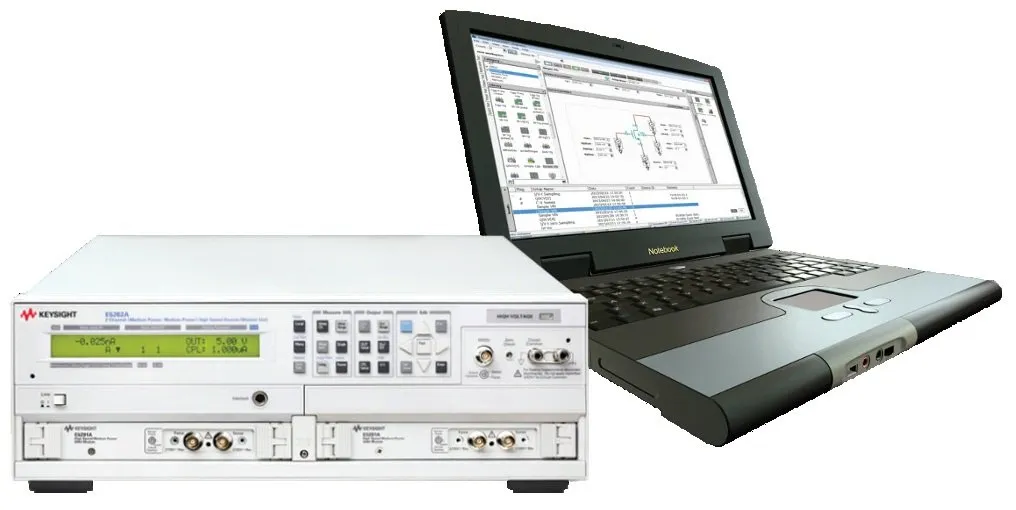

Бесплатное ПО Desktop EasyEXPERT позволяет осуществлять базовые измерения вольт-амперных характеристик.
Основные характеристики
Высокая скорость параметрических измерений
Наличие двух модулей источников/измерителей
Возможность построения сложных схем запуска благодаря применению нескольких приборов
Базовые измерения ВАХ с помощью программного обеспечения Desktop EasyEXPERT
Модуль источника/измерителя средней мощности MPSMU: выходное напряжение ±100 В, выходной ток ±200 мА
Модуль источника/измерителя большой мощности HPSMU: выходное напряжение ±200 В, выходной ток ±1 А
Ток модуля заземления: 2,2 А
Модели
2 канала (модули средней мощности MPSMU). Максимальное напряжение источника: ±100 В. Максимальная сила тока источника: ±200 мА. Разрешение при измерении напряжения: 100 мкВ. Разрешение при измерении тока: 5 пА. Ток модуля заземления (GNDU): 2,2 А. Управление прибором по интерфейсу GPIB. 1 вход запуска (BNC). 1 выход запуска (BNC). 8 программируемых входов/выходов запуска. Кабели и принадлежности, руководство по эксплуатации на компакт-диске, программное обеспечение на компакт-диске (включая драйвер VXIplug&play) в комплекте.
2 канала (модули большой HPSMU и средней мощности MPSMU). MPSMU: Максимальное напряжение источника: ±100 В. Максимальная сила тока источника: ±200 мА. Разрешение при измерении напряжения: 100 мкВ. Разрешение при измерении тока: 5 пА. HPSMU: Максимальное напряжение источника: ±200 В. Максимальная сила тока источника: ±1 А. Разрешение при измерении напряжения: 100 мкВ. Разрешение при измерении тока: 5 пА. Ток модуля заземления (GNDU): 2,2 А. Управление прибором по интерфейсу GPIB. 1 вход запуска (BNC). 1 выход запуска (BNC). 8 программируемых входов/выходов запуска. Кабели и принадлежности, руководство по эксплуатации на компакт-диске, программное обеспечение на компакт-диске (включая драйвер VXIplug&play) в комплекте.
