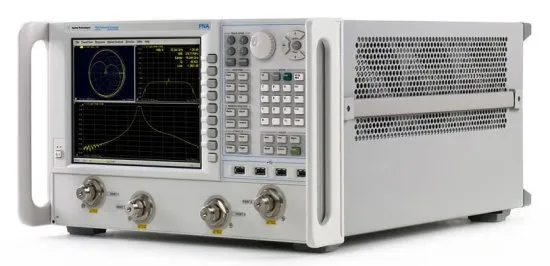

Приборы серии PNA представляют собой самые высокопроизводительные в отрасли СВЧ анализаторы цепей для тестирования пассивных и активных устройств. В серию PNA входят 5 моделей с диапазоном частот до 13,5 ГГц, 26,5 ГГц, 43,5 ГГц, 50 ГГц и 67 ГГц, каждую из которых можно сконфигурировать для решения специфических задач и под конкретный бюджет.
Анализаторы цепей серии Keysight (Agilent) PNA используются для тестирования широкого круга пассивных и активных устройств, в том числе фильтров, умножителей, усилителей и преобразователей частоты. Благодаря своим высоким характеристикам, анализаторы цепей серии PNA являются идеальным решением для определения характеристик компонентов, а также для измерений в миллиметровом диапазоне, анализа целостности сигнала и параметров материалов.
Анализаторы цепей серии PNA имеют мощные источники и приемники с высокой линейностью, что позволяет проводить самые точные измерения S-параметров для самого широкого спектра приложений.
Применение:
- измерения S-параметров (как в непрерывном, так и в импульсном режиме)
- измерения коэффициента шума
- измерение компрессии коэффициента усиления
- измерение интермодуляционных и гармонических искажений
- измерение потерь/усиления преобразования
- измерения с использованием дифференциальных сигналов
- измерения в миллиметровом диапазоне
- измерения параметров материалов
- анализ целостности сигнала
- тестирование антенн
Основные характеристики
|
От 10 МГц до 43,5 ГГц; 2 измерительных порта с одним источником или 4 измерительных порта с двумя встроенными источниками; Динамический диапазон 127 дБ на измерительных портах, 132 дБ при прямом доступе к приемнику, 32 001 точки трассы, 200 каналов, ширина полосы ПЧ от 1 Гц до 15 МГц; Высокая выходная мощность (+13 дБм) и широкий диапазон свипирования по мощности (38 дБ); Точка компрессии 0,1 дБ при входной мощности на измерительном порте +12 дБм; Низкий уровень собственных шумов: –114 дБм при ширине полосы ПЧ 10 Гц; |
