Высокие характеристики и широкие возможности по генерированию сигналов

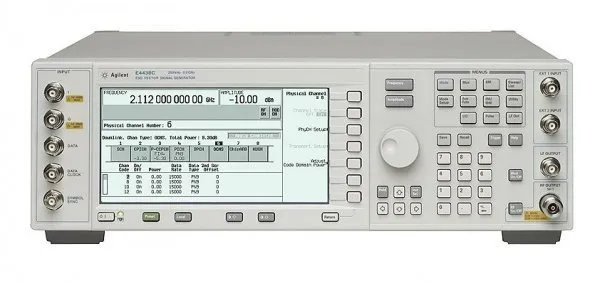

Векторный генератор сигналов E4438C серии ESG обеспечивает высокие технические характеристики и широкие возможности по созданию калиброванных тестовых сигналов низкой (НЧ), промежуточной (ПЧ) и высокой (ВЧ) частоты в диапазоне до 6 ГГц. Сочетание внутреннего генератора модулирующих сигналов, позволяющего генерировать сигналы произвольной формы и I/Q сигналы в реальном времени, большого объема памяти для хранения и воспроизведения форм сигналов, а также широкой полосы ВЧ модуляции позволяет использовать генератор сигналов E4438C ESG для тестирования современных систем беспроводной связи и их компонентов.
Модульная архитектура отвечает потребностям испытаний
Модульная платформа генератора сигналов E4438C с множеством дополнительных возможностей позволяет использовать прибор в самых различных НЧ и ВЧ приложениях — от измерения искажений и выявления неисправностей до разработки алгоритмов кодирования модулирующих сигналов, проверки современных цифровых СВЧ приемопередатчиков и широкомасштабного производства. Генератор ESG может быть сконфигурирован под текущие задачи генерации сигналов, а в будущем легко модернизирован при изменении требований к испытательной системе.
Основные характеристики
|
Диапазон частот: от 250 кГц до 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц или 6 ГГц; Уровень выходного сигнала: +17 дБм; Фазовый шум: –134 дБн/Гц (тип.) для сигнала 1 ГГц при отстройке 20 кГц; Аналоговая модуляция: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ); Цифровая модуляция: ASK, FSK, PSK, MSK, QAM, произвольная I/Q; Свипирование: пошаговое, по списку, по частоте и по мощности; Внутренний НЧ генератор (с полосой до 80 МГц): сигналы произвольной формы и I/Q сигналы реального времени; Объем памяти: 64 Мвыб. для воспроизведения формы сигналов, 1 Гвыб. для хранения сигналов; Создание эталонных сигналов с помощью ПО Signal Studio: LTE, HSPA+, WiMAX™, WLAN, DVB-H, GPS/GNSS, MATLAB и др.; Генерация многоканальных модулирующих сигналов, сигналов цифрового ввода/вывода, замираний в системах MIMO и ВЧ-ВЧ с помощью генератора модулирующих сигналов и эмулятора канала N5106A PXB; Интерфейсы 10BaseT LAN и GPIB; Поддержка команд SCPI и драйверов IVI-COM; Обратная совместимость со всеми генераторами сигналов ESG, PSG и 8648; |
