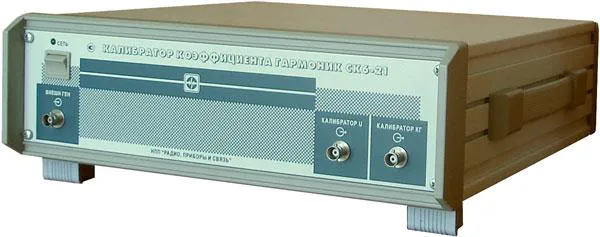

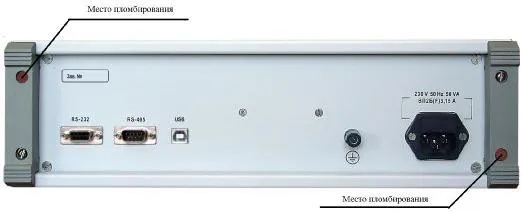

Калибратор коэффициента гармоник СК6-21 разработан отечественной научно-производственным предприятием «Радио, приборы и связь». Устройство представляет собой аппаратный настольный блок, управление которым осуществляется с помощью персонального компьютера, который подключается посредством интерфейсов USB, RS-232 или RS-485.
Калибратор СК6-21 технически состоит из генератора гармонических колебаний, формирователя гармоник, частотомера, средств калибровки, устройства управления (контроллера). Работа устройства заключается в генерации гармоник с использованием широкополосных аналоговых перемножителей сигналов. Далее происходит суммирование этих гармоник с сигналом первой гармоники.
Для работы с прибором используется специализированное ПО, которое состоит из метрологически значимой части и метрологически незначимой. Первая зашита в энергонезависимую память контроллера устройства управления и защищена от несанкционированного доступа и изменений паролями двух уровней. Вторая же предназначена для ПК на базе ОС Windows 95/98/2000/XP/Vista/7 и поставляется на CD-диске.
Комплект поставки калибратора коэффициента гармоник СК6-21 включает соединительный ВЧ-кабель, кабель RS-232, сетевой шнур, аттенюатор, руководство по эксплуатации РПИС.411734.006 РЭ и ПО на CD для установки на ПК.
Основные характеристики
|
Полное соответствие требованиям ГОСТ Р 8.762-2011, предъявляемым к эталонным (образцовым) средствам измерительной техники 1-го разряда для средств измерения коэффициента гармоник; Диапазон частот по первой гармонике в режиме работы от внешнего генератора: от 10 Гц до 200 кГц; Фиксированные частоты воспроизведения коэффициента гармоник в режиме работы от внутреннего генератора: 10 Гц; 20 Гц; 200 Гц; 1 кГц; 10 кГц; 20 кГц; 100 кГц и 200 кГц; Воспроизведение коэффициента гармоник на 7 формах спектра; Диапазон устанавливаемых значений коэффициента гармоник: от 0,003 до 100 % в диапазоне частот от 10 Гц до 20 кГц включительно и от 0,01 до 100 % в диапазоне частот свыше 20 кГц; Дискретность установки коэффициента гармоник (0,001-1) %; Среднеквадратические значения выходного напряжения первой гармоники калибратора на нагрузке с активным сопротивлением не менее 10 кОм и емкостью не более 100 пФ устанавливается с дискретными значениями (0,4 ± 0,04) В, (0,8 ± 0,08) В и (1,6 ± 0,16) В; Воспроизведение среднеквадратических значений напряжения переменного тока в режиме работы от внутреннего генератора на частотах 10 Гц; 20 Гц; 40 Гц; 200 Гц; 400 Гц; 1 кГц; 2 кГц; 10 кГц; 20 кГц; 40 кГц; 100 кГц; 200 кГц; 400 кГц; 600 кГц; 800 кГц и 1000 кГц; Пределы допускаемой погрешности установки фиксированных частот генератора относительно номинальных значений ±1 % в диапазоне частот до 200 кГц включительно и ±3 % на частотах до 1000 кГц; Пределы допускаемой абсолютной погрешности измерения частоты встроенным частотомером ±(5×10-4 F +0,03Гц), где F – измеряемое значение частоты; Диапазон устанавливаемых значений напряжения: от 0,1 мВ до 10 В; Пределы абсолютной погрешности воспроизведения напряжения: ΔU1= ±(0,007 UК+10 мкВ) в диапазоне частот от 20 Гц до 200 кГц; Пределы абсолютной погрешности воспроизведения напряжения: ΔU2= ±(0,01 UК+10 мкВ) в диапазоне частот от 10 Гц до 1000 кГц, где UК – установленное в калибраторе значение напряжения; Время установления рабочего режима: не более 30 мин; Возможность непрерывной работы на протяжении 8 часов; Питание прибора: 220 ± 22 В переменного тока частотой 50 ± 0,5 Гц; Потребляемая мощность: не более 40 В•А; Средняя наработка на отказ составляет не менее 10000 ч; Диапазон рабочих температур: 10 до 35°С при относительной влажности воздуха от 30 до 80%; Габаритные размеры (без ПК): 372×116×376 мм; Масса: 6,0 кг; |
