Fluke 6135A/PMUCAL – это единственная в своем классе автоматизированная система калибровки установок векторного измерения (Phasor Measurement Unit – PMU). Она полностью соответствует стандарту IEEE C37.118.1-2011 и разделу 7 стандарта IEEE C37.242:2013 по эксплуатации и проверке PMU. Система позволяет добиться максимальной точности установок, предоставляющих критически важные данные о напряжении, токе, частоте и фазе в распределительной сети в режиме реального времени.
Система станет незаменимой для разработчиков и производителей PMU, метрологических институтов, генерирующих компаний и поставщиков электроэнергии. Сфера применения системы включает калибровку PMU перед монтажом и в течение всего срока службы, наличие в конструкции эталона для калибровки трехфазной электрической мощности позволяет использовать Fluke 6135A для калибровки широкого диапазона нагрузки электрической мощности и приборов для измерения качества электроэнергии.
Платформа способна генерировать сигналы сложной формы, среди которых мерцания, гармоники, провалы и выбросы, интергармоники, колебания гармоник. Благодаря этому появляется возможность калибровки различных приборов, среди которых: вольтметры и амперметры переменного тока, трансформаторы тока, фликерметры, измерители угла сдвига фаз, коэффициента мощности и реактивной мощности, анализаторы мощности, регистраторы и счетчики электроэнергии, тестеры датчиков мощности и реле, вольтамперметры, трансформаторы напряжения, ваттметры для трех- или четырехпроводных цепей.

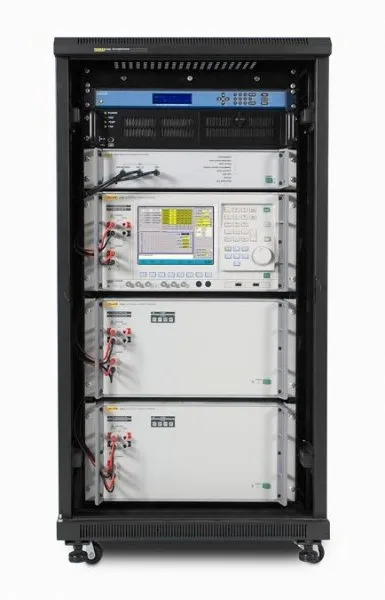

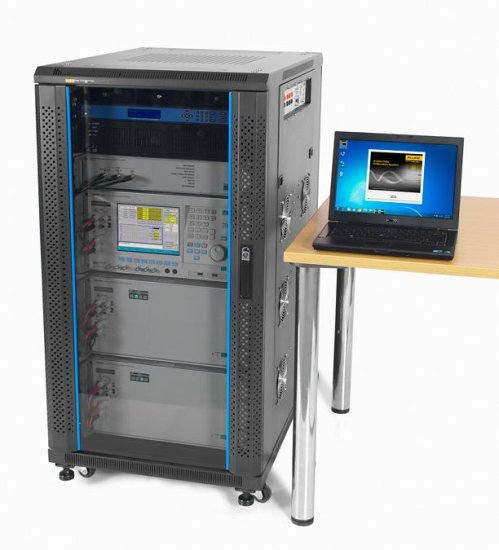

Компоненты Fluke 6135A/PMUCAL поставляются в телекоммуникационной стойке 19”. Система включает в себя трехфазный стандарт электропитания Fluke 6135A, который обеспечивает подачу управляющего напряжения и тока на тестируемый PMU. Он состоит из главного блока электропитания Fluke 6105A и двух вспомогательных блоков стандарта электропитания Fluke 6106A. Блок системного времени Fluke 6105A управляет хронометражем и синхронизирует проводимые тесты в системе калибровки. Приемник GPS служит для подачи сигналов универсального скоординированного времени (UTC) на систему Fluke 6135A/PMUCAL и на тестируемую установку векторного измерения. Также система включает серверный компьютер, который выполняет функции специализированного контроллера приложений, принимая команды от клиентского компьютера для управления системой калибровки.

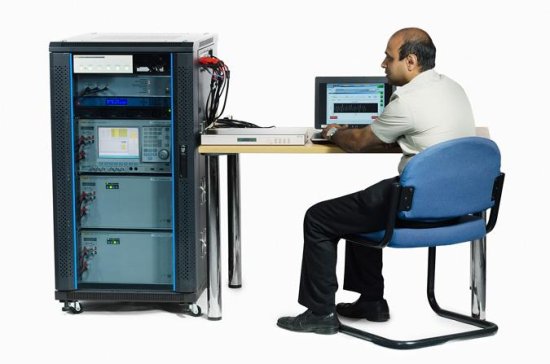

Архитектура системы тестирования также подразумевает наличие клиентского компьютера, отделенного от серверного компьютера, но подключенного через общую локальную сеть или через Интернет. Требования, предъявляемые к компьютеру клиента: процессор 2 ГГц, 2 ГБ ОЗУ, 20 ГБ свободного пространства на диске для программы и данных, сетевое подключение со скоростью не менее 300 Кб/с, привод DVD 32X для установки программного обеспечения для калибровки, ОС Microsoft Windows 7, Microsoft Excel 2003 или более поздней версии.
Полная автоматизация процесса позволяет сократить время проведения испытаний до нескольких часов, при этом от оператора не требуется специальной квалификации или опыта. Начальная настройка происходит быстро: менее чем за час пользователь может подготовиться к процедуре автоматизированного тестирования.
Программное обеспечение для калибровки предоставляет широкий функционал. Вы можете настроить процесс тестирования, управлять процедурой калибровки, анализировать полученные данные и создавать отчеты. Режим эмуляции предоставляет возможность моделирования ответов PMU без фактического подключения к установке. В режиме тестирования происходит сбор фактических данных установки векторного измерения.
