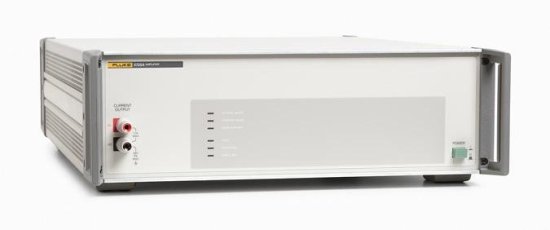

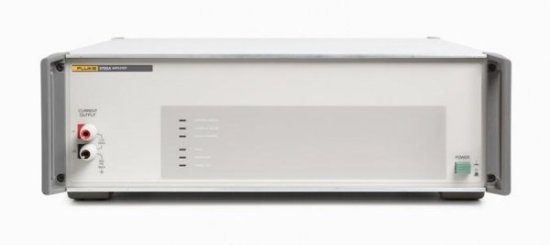

Усилитель Fluke 5725A предназначен для работы с универсальными калибраторами серии 5700A. Устройство позволяет обеспечить увеличение граничной частоты до 100 кГц при напряжении 750 В и до 30 кГц при напряжении 1100 В, добиться максимального тока нагрузки до 70 мА при частотах выше 5 кГц и до 50 мА при частотах ниже 5 кГц и увеличения предела емкостной нагрузки до 1000 пФ. Соединение усилителя с калибратором осуществляется посредством интерфейсного кабеля входящего в комплект поставки.

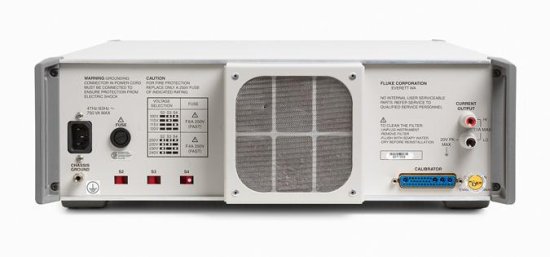

Выходное напряжение подается на передние либо задние клеммы калибраторов. Клеммы OUTPUT, расположенные на передней и задней панелях усилителя, используются для переменного или постоянного токового выходного сигнала расширенного диапазона. Благодаря этому отпадает необходимость переключения кабелей во время процесса калибровки.
Выходное напряжение подается на передние либо задние клеммы калибраторов. Клеммы OUTPUT, расположенные на передней и задней панелях усилителя, используются для переменного или постоянного токового выходного сигнала расширенного диапазона. Благодаря этому отпадает необходимость переключения кабелей во время процесса калибровки.
Основные характеристики
Напряжение переменного тока: от 220 В до 1100 В, среднеквадратичное значение, до 70 мА (50 мА < 5 кГц), от 40 Гц до 30 кГц; от 220 до 750 В, среднеквадратичное значение, до 70 мА, от 30 кГц до 100 кГц
Постоянный ток: от 0 до ±11 A
Переменный ток: от 1 А до 11 А, среднеквадратичное значение, от 40 Гц до 10 кГц
