Калибратор Fluke 5730A разработан для калибровки широкого спектра цифровых мультиметров с длиной шкалы до 8,5 знаков, а также РЧ-вольтметров при использовании широкополосной версии. Устройство разработано для профессиональной калибровки специалистами гражданских и военных метрологических лабораторий, а также производителей измерительного оборудования.
Все калибраторы Fluke 5730A производятся в соответствии со стандартом ISO/IEC 17025 и другими общепринятыми международными требованиями к калибровке. Технические характеристики соответствуют стандартному уровню достоверности 99 % (а также уровню достоверности 95 %).
При разработке нового поколения калибратора Fluke 5730A применялись самые передовые технологи и современные компоненты. Благодаря этому удалось добиться непревзойденной производительности и функциональности и обеспечить максимальную эргономику.

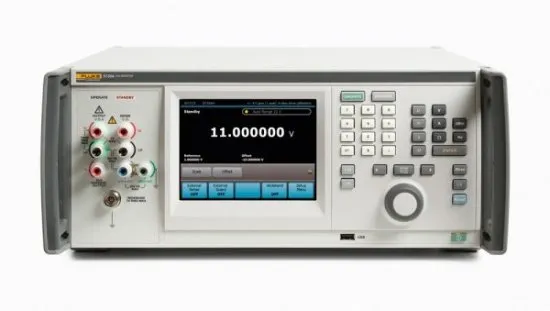

Производителем были сохранены многие из привычных органов управления на передней панели, которые были присущи предшествующим моделям Fluke 5700A/5720A. Отличительной особенностью нового прибора является наличие полноцветного дисплея с сенсорным управлением. Ввод значений при этом осуществляется привычным способом с помощью цифровой клавиатуры.
Новый графический интерфейс обеспечивает высокую доступность для пользователя. Доступ к функциям и настройкам производится одним нажатием. Специальные индикаторы «OPERATE», «STANDBY» и «HAZARDOUS VOLTAGE» появляются на экране в виде ярких букв или значков. Интерфейс представлен на 9 языках: английский, французский, немецкий, испанский, японский, китайский, португальский, русский и корейский.
Помимо большого дисплея лицевая панель получила еще ряд усовершенствований. Прибор теперь оснащается фирменными выходными клеммами Visual Connection Management, особенность которых в том, что они загораются, когда активны, чтобы помочь оператору правильно выполнить подключение. Порты USB предусмотрены как на передней, так и на задней панелях калибратора, и могут использоваться для сопряжения с компьютером. Также для подключения к ПК можно использовать интерфейсы LAN (Ethernet), IEEE-488 (GPIB) или последовательный интерфейс RS-232.
Немаловажным нововведением калибратора Fluke 5730A является функция калибровки артефакта. Для калибровки всех диапазонов и функций до полного соответствия техническим характеристикам достаточно всего трех стандартов артефактов: эталон 10 В постоянного тока и эталоны 1 Ом и 10 кОм. Для облегчения работы пользователя на экране выводятся сообщения с пошаговыми инструкциями выполнения подключений и вводов. Данный процесс занимает всего около часа в отличие от традиционных методов калибровки. Благодаря использованию данной функции срок службы калибратора Fluke 5730A до полной поверки увеличивается до 2 лет.
Для того чтобы пользователь был уверен в соответствии калибратора заявленным техническим характеристикам, в приборе имеется функция автоматической проверки калибровки. Она проверяет каждый диапазон и функцию по набору выделенных внутренних стандартов для контроля смещения каждой из них. Вы можете в любой момент выгрузить результаты проверки калибровки на ПК через USB-порт и составить контрольные карты, спрогнозировав долгосрочную работу калибратора. Встраиваемые в калибратор стандарты, являются функциональными и конструкционными эквивалентами эталона 10 В Fluke 732B и двух полностью охарактеризованных стандартов сопротивления метрологического класса. Они встроены исключительно для проверки, полностью отделены от выходной цепи и не используются в нормальном режиме работы.
Поскольку при любом измерении могут возникнуть определенные ошибки, большинство измерений предполагают использование так называемой «кривой нормального распределения». В процессе калибровки цифровых мультиметров с удлиненной шкалой используется метод охранного кольца, который предполагает снижение погрешности измерения для определенного значения и гарантирует попадание калиброванной величины в необходимый доверительный интервал 99% или 95%. Суть метода заключается в смещении предела допуска ближе к номинальной величине. При этом измеренное значение должно попадать в меньшее смещение от номинальной величины. Таким образом обеспечивается достоверность при условии, что фактическое значение находится в пределах новой указанной полосы, и оператор может быть уверен в точности результата измерения.
Несмотря на то, что новый калибратор Fluke 5730A является самым точным калибратором постоянного тока / низкой частоты, представленным в настоящее время на рынке, ему все еще требуется использование охранного кольца для работы с наиболее требовательными мультиметрами с удлиненной шкалой.
Основные характеристики
|
Улучшенные технические характеристики для переменного напряжения, переменного тока и сопротивления; Сенсорный дисплей 6,5” с разрешением VGA и полноцветным графическим пользовательским интерфейсом на 9 языках; Совместимость с усилителями 52120A и 5725A для обеспечения высоких выходных токов до 120 А; Полная совместимость MET/CAL с процедурами 5700A и 5720A; Калибровка артефактов с использованием внешних стандартов 10 В, 1 Ом и 10 кОм; доступны опции широкополосного выхода 30 МГц и 50 МГц; Постоянное напряжение: от 0 до ±1100 В; Наилучшая техническая характеристика 95 % за 1 год: 3,5 ppm + 2,5 мкВ; Переменное напряжение: 22 мкB до 1100 В (от 10 Гц до 1 МГц); Наилучшая техническая характеристика 95 % за 1 год: 42 ppm + 8 мкВ; Сопротивление: от 0 до 100 МОм, 18 значений в x1 и x1,9; Наилучшая техническая характеристика 95 % за 1 год: 6,5 ppm; Постоянный ток: от 0 до ± 2,2 А (от 0 до ±11 А для 5725A; от 0 до ±100 А для 52120A); Наилучшая техническая характеристика 95 % за 1 год: 35 ppm + 7 нА; Переменный ток: от 9 мкА до 2,2 А, от 10 Гц до 10 кГц (от 9 мкА до ±11 А для 5725A; от 9 мкА до ±120 А для 52120A); Наилучшая техническая характеристика 95 % за 1 год: 103 ppm + 8 нА; Дополнительный компонент переменного напряжения в широком диапазоне частот: от 300 мкВ до 3,5 В (от 10 Гц до 50 МГц); Наилучшая техническая характеристика 99% за 1 год: 0,4 % + 500 мкB; Время прогрева: двойной интервал времени с момента последнего прогрева, но не более 30 минут; Время установления: менее 5 секунд для всех функций и диапазонов; Стандартные интерфейсы: IEEE-488 (GPIB), RS-232, USB 2.0, Ethernet, 5725A, 52120A, вход фазовой синхронизации (BNC), выход опорного фазового сигнала (BNC); Диапазон рабочих температур: от 0 до 50°C; Температура калибровки: от 15 до 35°C; Класс безопасности: IEC 61010-1: 300 V CAT II, степень загрязнения 2; Низкая изоляция аналоговых сигналов: 20 В; Электромагнитная совместимость: IEC 61326-1; Питание: 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В; ±10 %; от 47 до 63 Гц; Потребляемая мощность: 300 ВА; Габариты (ВхШхГ): 17,8х42,3х64,8 см; Масса: 27 кг; Доверительный интервал в соответствии со спецификацией: 99% и 95%; |
