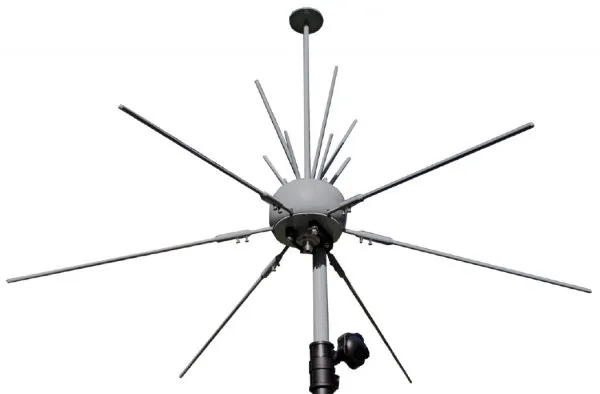

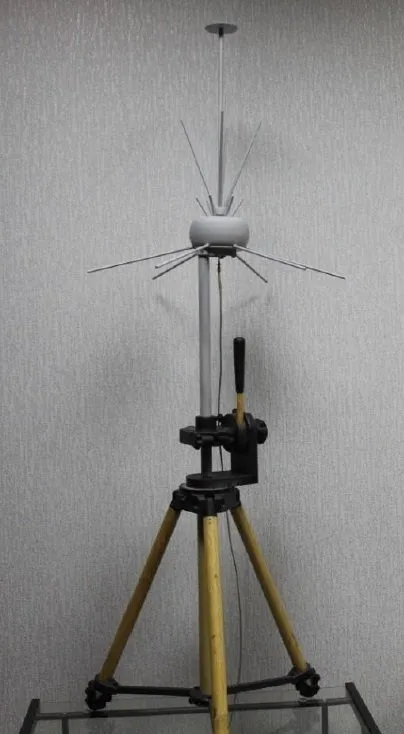

Пассивная широкополосная всенаправленная антенна АС7.38, на базе несимметричного излучателя предназначена для приема и передачи вертикально поляризованного сигнала в диапазоне от 0,1 до 3 ГГц. Рекомендована для использования в составе средств радио и радиотехнического контроля и мониторинга в качестве антенны обнаружения. 1) Имеет широкий частотный диапазон. 2) Обеспечивает круговую диаграмму направленности. 3) Возможна эксплуатация на средствах подвижности. 4) Имеет малую массу и габариты
Основные характеристики
Диапазон частот 0,1 – 3 ГГц
Коэффициент калибровки от 22 до 42 дБ(1/м)
КСВН типовое 2,0
Пределы погрешности Кк ± 2,5 дБ
Поляризация всенаправленная
Неравномерность ДН типовая 0,5 дБ
Тип СВЧ соединителя SMA
Габариты 321*320 мм
Масса 1,2 кг
Диапазон рабочих температур -40 + 65 С
|
Тип Антенны
|
Всенаправленная; Пассивная; |
