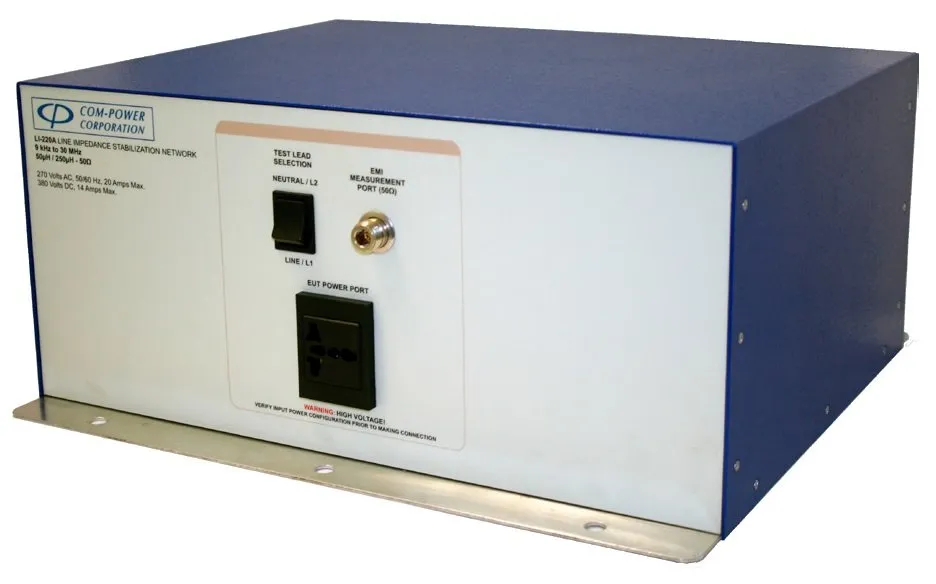

Эквивалент сети Com-Power LI-220C предназначен для стабилизации линейного импеданса и служит для обеспечения необходимых условий измерений кондуктивной эмиссии питающей сети.
Устройство представляет собой измерительную платформу для проведения испытаний питающей электросети на соответствие требованиям, предъявляемым мировыми рекомендациями телекоммуникационного рынка. Стабилизатор линейного импеданса Com-Power LI-220C полностью соответствует стандартами CISPR 16-1-2 и ANSI C63.4.
Com-Power LI-220C обеспечивает стабильное значение полного сопротивления тестируемого устройства, а также исключает влияние источника питания, благодаря чему обеспечивается высокая точность и повторяемость результатов измерений.
Эквивалент сети включает в себя две однопроводные схемы, которые подключаются последовательно с каждым проводником в однофазной, двухфазной сети переменного тока или линии постоянного тока. Применение второго прибора Com-Power LI-220C позволит тестировать трехфазные системы питания (в конфигурации Wye или Delta).
В устройстве используются индукторы с воздушным сердечником для предотвращения насыщения и изменения магнитной проницаемости (пробоя изоляции).
Монтажная панель Com-Power LI-220C остается неокрашенной, чтобы облегчить подключение к заземлению при установке и значительно снизить возможные токи утечки на корпус.
Для согласования импеданса, сокращения внеполосных излучений и защиты от переходных процессов рекомендуется использовать дополнительное устройство защиты от импульсных помех.
Все линейные стабилизаторы Com-Power индивидуально калибруются в соответствии с требованиями ГОСТ Р 51318.16.1.2-2007, CISPR 16-1-2 и ANSI C63.4. Информация об импедансе, фазовых характеристиках и вносимых потерях указаны в калибровочных сертификатах, поставляемых вместе с оборудованием.
