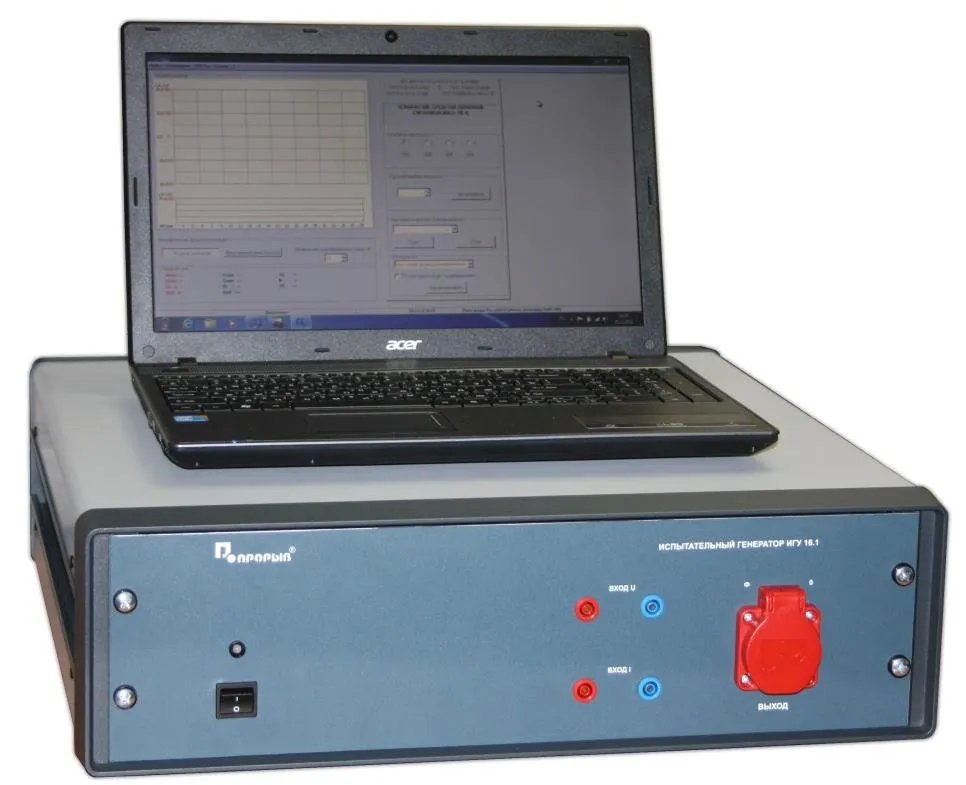

Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения ИГУ 16.1

Испытательный генератор ИГУ 16.1 от НПП «Прорыв» предназначен для создания нормированных колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения в цепях электропитания 220 В частотой 50 Гц.

Генератор используется в лабораторных условиях при проведении испытаний электротехнических средств (ТС) по методикам стандартов ГОСТ Р 51317.4.14-00, ГОСТ IEC 61000-4-14-2016, ГОСТ Р 51317.4.28-00, ГОСТ IEC 61000-4-28-2014, 36417.4.1-01, ГОСТ 30804.4.13-2013, ГОСТ IEC 61000-4-13-2016, ГОСТ 30804.4.11-2013 в части постепенных изменений напряжения, ГОСТ Р 50009-00 (УК5) и НПБ 57-97 табл.4.

Применение прибора как самостоятельного измерительного решения или в составе сложных тестовых стендов позволяет определить свойства и характеристики ТС, а также выявить их соответствие отраслевым стандартам.

Комплект поставки прибора включает один сетевой кабель, паспорт, руководство оператора, ноутбук.

Технические характеристики

В режиме по ГОСТ Р 51317.4.14-00:

• Номинальное выходное напряжение (Uн): 220 В ±1%;

• Диапазон изменения выходного напряжения: (0.75 - 1.2) от Uн;

• Частота выходного напряжения: 50 Гц ±0,2%;

• Выбросы выходного напряжения: не более 5% от величины изменения напряжения;

• Длительность изменений напряжения: 2 с ±10%;

• Период изменений напряжения: 5 с ±10%;

• Время нарастания и спада изменений напряжения: 0.1 с ±1%.

В режиме по ГОСТ Р 51317.4.28-00:

• Номинальное выходное напряжение (Uн): 220 В ±2%;

• Диапазон изменения частоты 42.5 - 57.5 Гц;

• Погрешность установки частоты: ±0.3%;

• Погрешность установки длительности временных интервалов: ±10%.

В режиме по ОСТ 36417.4.1-01:

• Номинальное выходное напряжение (Uн): 220 В ±1%;

• Частота первой гармоники выходного напряжения: 50 Гц ±0.2%;

• Состав гармоник выходного напряжения в соответствии с ГОСТ 30804.3.2-2013;

• Диапазон частот генерируемых гармоник и интергармоник: 16.67 - 2000 Гц;

• Напряжение генерируемых гармоник и интергармоник: (0-14)% от Uн;

• Погрешность установки напряжения генерируемых гармоник и интергармоник: не более 5 % от установленного напряжения гармоники;

• Сдвиг фазы для отдельных гармоник относительно первой гармоники: 0°, 180°.

В режиме по ГОСТ 30804.4.11-2013:

• Номинальное выходное напряжение (Uн): 220 В ± 1%;

• Диапазон изменения выходного напряжения: (0 - 1) от Uн.

В режиме по ГОСТ Р 50009-00 (УК5) и НПБ 57-97 табл.4:

• Номинальное выходное напряжение (Uн): 220 В ±1%;

• Частота первой гармоники выходного напряжения: 50 Гц ±0.2%;

• Диапазон частот генерируемых гармоник: 100 - 5000 Гц;

• Амплитуда искажающего сигнала: 10, 20, 35 В ±5%.
