EXFO FTBx-5245 — это мощное решение для осуществления большого количества различных спектральных измерений. Анализатор спектра поддерживает множество режимов, адаптированных к потребностям пользователей, занятых в области исследований, разработок и производства телекоммуникационного оборудования, в том числе и DWDM-систем.

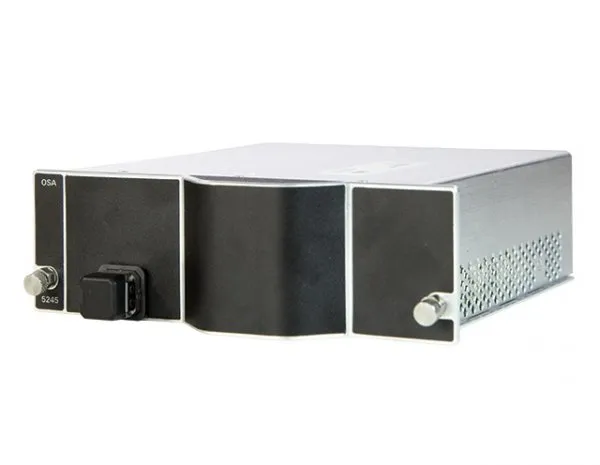

Устройство представляет собой компактный модуль, размещаемый в высокопроизводительной измерительной платформе EXFO LTB-8. 8-слотовая конфигурация платформы позволяет одновременно устанавливать до восьми модулей (например, непосредственно анализатор EXFO FTBx-5245, оптические измерители мощности, переменные оптические аттенюаторы, переключатели, а также мультисервисные транспортные модули, например, EXFO FTBx-88200NGE). LTB-8 предоставляет возможность «горячей» замены модулей, многопользовательский удаленный доступ через веб-интерфейс и несколько вариантов подключения (USB, LAN, Sync и AMT-порт).
Основные характеристики
|
Идеально подходит для лабораторных исследований и производства; Гибкий анализ WDM, EDFA, дрейфа параметров времени, спектрального пропускания, характеризации лазеров Фабри-Перо и лазеров с распределенной обратной связью (DFB); Возможность измерения коэффициента подавления боковых мод SMSR, ширины спектральной линии FWHM, ширины спектральной линии на уровне 20 дБ; Измерение OSNR в сетях со скоростями 40, 100, 200 Гбит/с в, использующих поляризационное мультиплексирование Pol-Mux (соответствии со стандартом IEC 61282-12); Интеллектуальное измерение отношения сигнал/шум внутри полосы (In-band OSNR) в сетях 40G и ROADM; Соответствие рекомендации ITU-T G.697 (Оптический контроль систем плотного мультиплексирования с разделением по длине волны); Возможность простой настройки и автоматизации измерения нажатием всего одной кнопки; Быстрая и экономически эффективная опция анализа поляризационной модовой дисперсии (PMD) в процессе эксплуатации; Предоставление комплексных спектральных характеристик DWDM и CWDM устройств; Диапазон длин волн: 1250 - 1650 нм; Динамический диапазон в режиме измерения мощности (на канал): от -75 до 18 дБм; Максимально допустимая мощность: 23 дБм; Абсолютная погрешность мощности: ± 0,5 дБ; Динамический диапазон в режиме измерения In-band OSNR (только для FTBx-5245-P): >35 дБ; Неопределенность измерения OSNR: ±0,5 дБ; Определение внутриполосного OSNR в сигналах с поляризационным мультиплексированием Pol-Mux: DP-QPSK, DP-BPSK, DP-8-QAM, DP-16-QAM, DP-64-QAM; Диапазон рабочих температур: от 0 до +40°C; Соединители: EI (универсальный интерфейс EXFO UPC), EA (универсальный интерфейс EXFO APC); Габариты (В x Ш x Г): 51x159x185 мм; Масса: 1,2 кг; |
