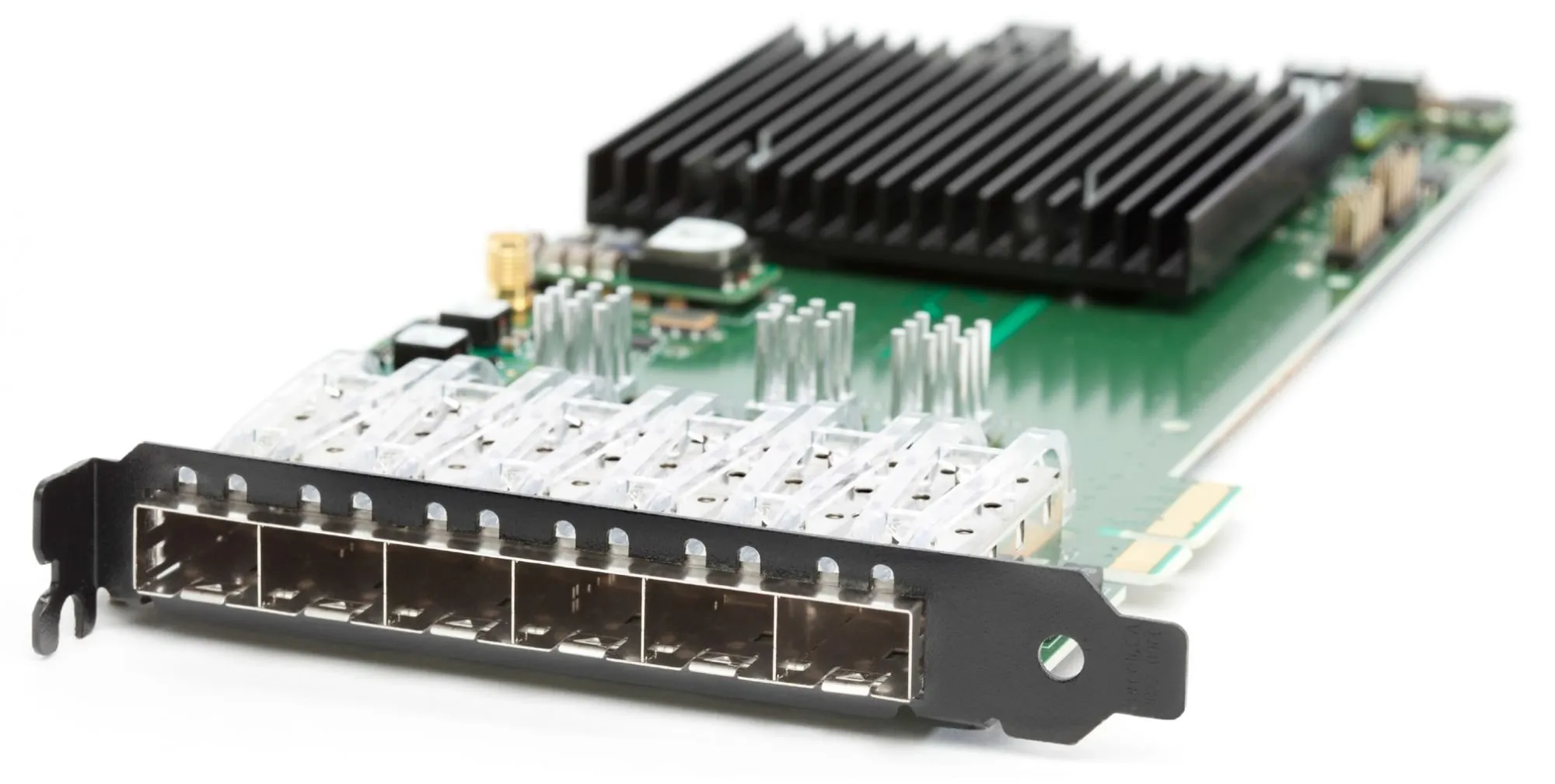

Xena Odin-10G-1S-6P – модуль для тестирования сервисов 10G Ethernet на уровнях 2-3, оснащенный 6 слотами под SFP+ трансиверы. Предназначен для установки в 12-слотовое шасси ValkyrieBay (4U) и в портативную платформу шасси ValkyrieCompact (1U).
В комплект поставки входит программное обеспечение ValkyrieManager с интуитивно понятным графическим интерфейсом, которое позволяет пользователю значительно упростить проведение ежедневных и продвинутых тестов. ПО включает в себя такие инструменты как ValkyrieCLI, Valkyrie2544, Valkyrie1564, Valkyrie3918 и Valkyrie2889.
Основные характеристики
|
Поддерживаемые интерфейсы: 10G Ethernet; Количество тестовых портов: 6 x 10G; Слоты под трансиверы: 6 x SFP+; Регулируемый межкадровый промежуток IFG (Inter Frame Gap): настраивается от 16 до 56 байтов, по умолчанию 20В (12В IFG + 8В префикс); Возможность регулировки эффективной скорости линии, оставляя промежутки простоя равными -1000 ppm (приращение 10 ppm); Поддержка ARP/PING (настраивается IP-адрес и MAC-адрес на порт); Возможность полного обновления в полевых условиях (ПЛИС и ПО); Две гистограммы на порт в режиме реального времени. Каждая гистограмма может измерять одну из длин пакета RX/TX, IFG или распределение задержки для всего трафика, определенного потока или фильтра; Поддержка IGMPv2 (непрерывное многоадресное соединение с настраиваемым интервалом повторения); Точность: 3 ррm, изменение частоты за 1-ый год: +/- 3 ppm, изменение частоты за 15-ый год: +/- 15 ppm; Количество передаваемых потоков на порт: 256 (wire-speed), каждый поток может генерировать миллионы потоков трафика с помощью модификаторов полей; Вставка тестовой полезной нагрузки в поток: генерация пакетов передачи с временными метками, номерами последовательностей и сигнатурой целостности данных, опционально вставленных в каждый пакет; Профиль полосы пропускания: есть возможность указать размер и плотность серий. Однородные и всплывающие потоки профиля полосы пропускания могут чередоваться; Длина пакета: от 56 до 16384 байт (фиксированная, случайная, плавающая); Пакетная нагрузка: задание шаблона от 1 до 18B, 8-битный инкрементный шаблон; Поддержка заголовков пакетов TX: Ethernet, Ethernet II, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, MPLS, PBB или выбирается пользователем; Обычный режим планирования пакетов (режим чередования потоков) – стандартный режим планирования, точные скорости, незначительные отклонения в межкадровом промежутке между пакетами; Строгая форма – новый режим планирования со 100% равномерным межкадровым разрывом пакетов, незначительное отклонение от настроенных тарифов; Последовательное планирование пакетов (планирование последовательного потока). Потоки планируются непрерывно в последовательном порядке, с настраиваемым количеством пакетов на поток; Количество отслеживаемых потоков Rx на порт: 2016 (wire-speed); Автоматическое определение тестовой полезной нагрузки для принятых пакетов: отчеты статистики и задержки в режиме реального времени, а также потери, полезная нагрузка, ошибки последовательности и ошибки проверки ошибок; Дрожание или вариация задержки пакетов могут быть измерены для 32 потоков; Измерения джиттера соответствуют стандарту MEF10 с точностью 8 нс; Точность измерения задержки: ±8 ns; Разрешение измерения задержки: 8 нс (значение задержки может быть откалибровано или удалено с модулей приемопередатчика); Количество фильтров: 6 x 64-битных пользовательских шаблона в соответствии с маской и смещением; 6 x пользовательских фильтра на основе таблицы истинности и условий соответствия длины; Критерии отбора захвата: весь трафик, поток, ошибки FCS, соответствие фильтру или трафик без тестовых нагрузок; Триггеры запуска/остановки захвата: none, ошибка FCS, соответствие фильтру; Ограничение захвата на пакет: 16 - 16384 байт; Скорость захвата буфера (на один порт): 128 кВ; Минимальное количество пакетов при передаче (на один порт): 4096 пакетов (любого размера); Бесплатное ПО (ValkyrieManager, ValkyrieCLI, Valkyrie2544, Valkyrie1564, Valkyrie3918, Valkyrie2889); |
