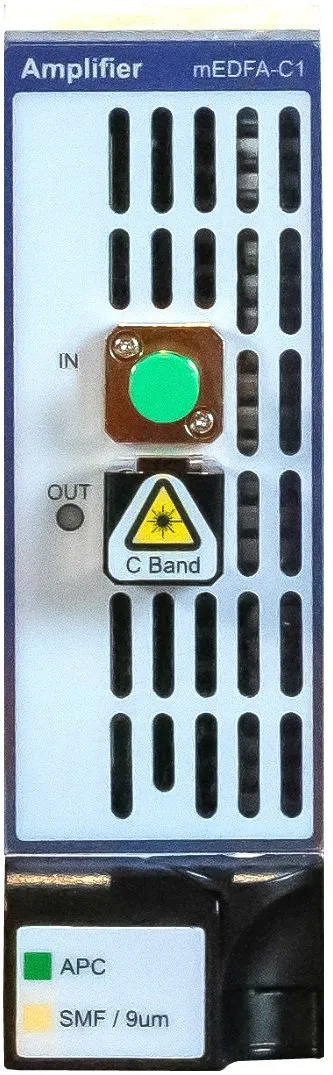

Усилитель на базе эрбиевого волокна VIAVI mEDFA-C1 – это усилитель третьего поколения, оптимизированный для комплексных оптических испытаний и измерений в лабораториях. Упрощенное управление и модульная конструкция делают модуль чрезвычайно простым в интеграции и использовании, устраняя необходимость в сторонних протоколах сетевого управления, которые зачастую вызывают сложности у инженеров НИОКР и производства и замедляют автоматизацию тестирования.
Модули усилителей с эрбиевым волокном VIAVI mEDFA-C1 сочетают в себе оптические характеристики традиционных настольных моделей VIAVI, но обладают при этом значительно большей гибкостью благодаря использованию в составе многофункциональных оптических тестовых платформ VIAVI серий MAP.
Модули VIAVI mEDFA-C1 предназначены для различных приложений, таких как эмуляция усилителя, тестирование OSNR (отношение оптического сигнала к шуму) и тестирование на сетевое соответствие. Усилители соответствуют самым строгим оптическим требованиям, включая чрезвычайно низкий коэффициент шума <3,7 дБ. Эти малошумящие усилители необходимы для автоматизированного тестирования, где системные потери в тракте требуют повышения мощности тестового сигнала перед подачей на ИУ. В большинстве случаев ухудшение OSNR должно быть сведено к минимуму. Опции автоматического усиления и управления мощностью предназначены для упрощения управления мощностью, в частности, когда используется одноканальный настраиваемый источник. Также доступны DWDM, High Power и L-band версия.
Характеристики и преимущества
Варианты исполнения с низким коэффициентом шума (<3,7 дБ) и высокой мощностью (>25 дБм);
Одноканальные версии с расширенным диапазоном C и L;
Многоканальные версии с расширенным диапазоном C с плоским усилением DWDM;
Опции автоматического управления усилением и мощностью.
Приложения
Усиление чувствительных сигналов в автоматизированных тестовых системах;
Тестирование восстановления после насыщения;
Шумовая нагрузка OSNR.
Функциональное описание
Оптика модуля VIAVI mEDFA-C1 состоит из каскада усиления на волокне, легированном эрбием (EDFA), с поддерживающими оптическими компонентами, специально разработанными для достижения максимальной выходной мощности на оптическом разъеме при максимальной изоляции входа/выхода. Оптическое волокно, легированное редкоземельным эрбием, вызывает усиления проходящих через него световых сигналов путем возбуждения атомов эрбия.
Шасси MAP и модули LightDirect
Платформы VIAVI Multiple Application Platform (MAP) – это модульные, монтируемые в стойку или настольные, оптические измерительные платформы на 2, 3 или 8 прикладных модулей, оптимизированные для рентабельной разработки и производства методов оптической передачи. Платформы имеют лучшую в отрасли плотность модулей и максимальную конфигурируемость, удовлетворяя требования множества приложений при минимальной занимаемой площади.
Благодаря поддержке стандарта LXI, полного набора драйверов автоматизации на основе команд SCPI, драйверов виртуальных инструментов(IVI), и возможности управления на базе ПК, шасси VIAVI серии MAP оптимизированы как для лабораторного, так и для производственного применения вместе с популярными средами разработки приложений, такими как LabVIEW, Visual C++, Visual Basic и LabWindows™.
Управление платформами осуществляется посредством простого и интуитивно понятного многопользовательского веб-интерфейса. VIAVI mEDFA-C1 совместим со всеми текущими шасси MAP-300 и MAP-200. Графический интерфейс пользователя платформы VIAVI MAP-300 предоставляется через веб-браузеры Google Chrome, Mozilla Firefox и Microsoft Edge или удаленный доступ (VNC) и для модуля mEDFA-C1 позволяет изменять текущее заданное значение режима для нескольких устройств, а также управлять состоянием лазера накачки. Для моделей платформ MAP-200 графический интерфейс по-прежнему доступен через удаленный доступ (VNC).
VIAVI mEDFA-C1 является частью семейства модулей LightDirect и наряду с другими модулями, такими как источники света, поляризационные скремблеры, измерители мощности и анализаторы спектра, в составе платформ серии MAP является, создает идеальную среду для тестирования фотонных систем и приложений 100G+.
Соответствие стандартам
Модуль VIAVI mEDFA-C1 при установке в шасси MAP соответствует требованиям CE, CSA / UL / IEC61010-1, LXI класса C, соответствует требованиям класса 3B стандарта IEC 60825-1 (2014), 21 CFR 1040.1, за исключением отклонений в соответствии с Уведомлением о лазерах № 50, июль 2001 г.
Модели
