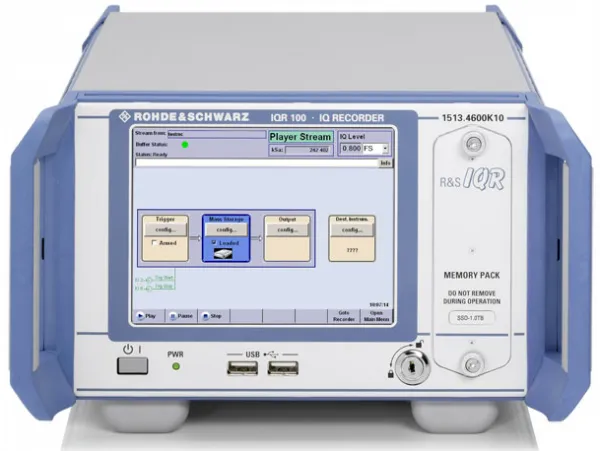

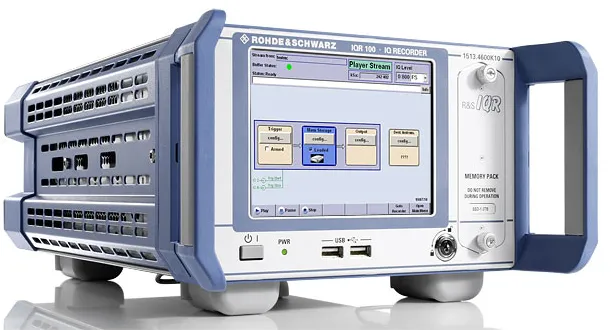

Рекордер IQR от компании Rohde & Schwarz записывает и воспроизводит цифровые потоки I/Q данных с очень большой скоростью. Для сохранения и воспроизведения данных в реальном времени вы должны соединить IQR рекордер с такими проборами от Rohde & Schwarz, как: генераторы SMU, SMBV, AFQ, анализаторы FSQ, FSV, FSVR TSMW (благодаря цифровому интерфейсу R&S®Digital IQ). Аналогично, с помощью цифрового интерфейсного модуля EX-IQ-Box рекордер IQR может подключаться к любым устройствам с цифровым I/Q интерфейсом.
Основные характеристики
Информационное меню, отображающее тип и серийный номер подключенного к рекордеру прибора;
Синхронизация двух рекордеров позволяет параллельно записывать цифровые потоки с двух приемников сигналов с синхронизацией по времени и без уменьшения длительности записи;
Функция Goto позволяет проигрывать часть записанного сигнала с возможностью навигации по пользовательским закладкам, что особенно актуально для длительных записей;
Индикатор выполнения записи или проигрывания сигнала;
Захват и передача опорного уровня, относительно которого указаны I/Q данные, обеспечивает воспроизведение идентичных по мощности записанных и воспроизводимых спектров;
Опция R&S®IQR-K2 дает возможность управлением внешним генератором по LAN соединению;

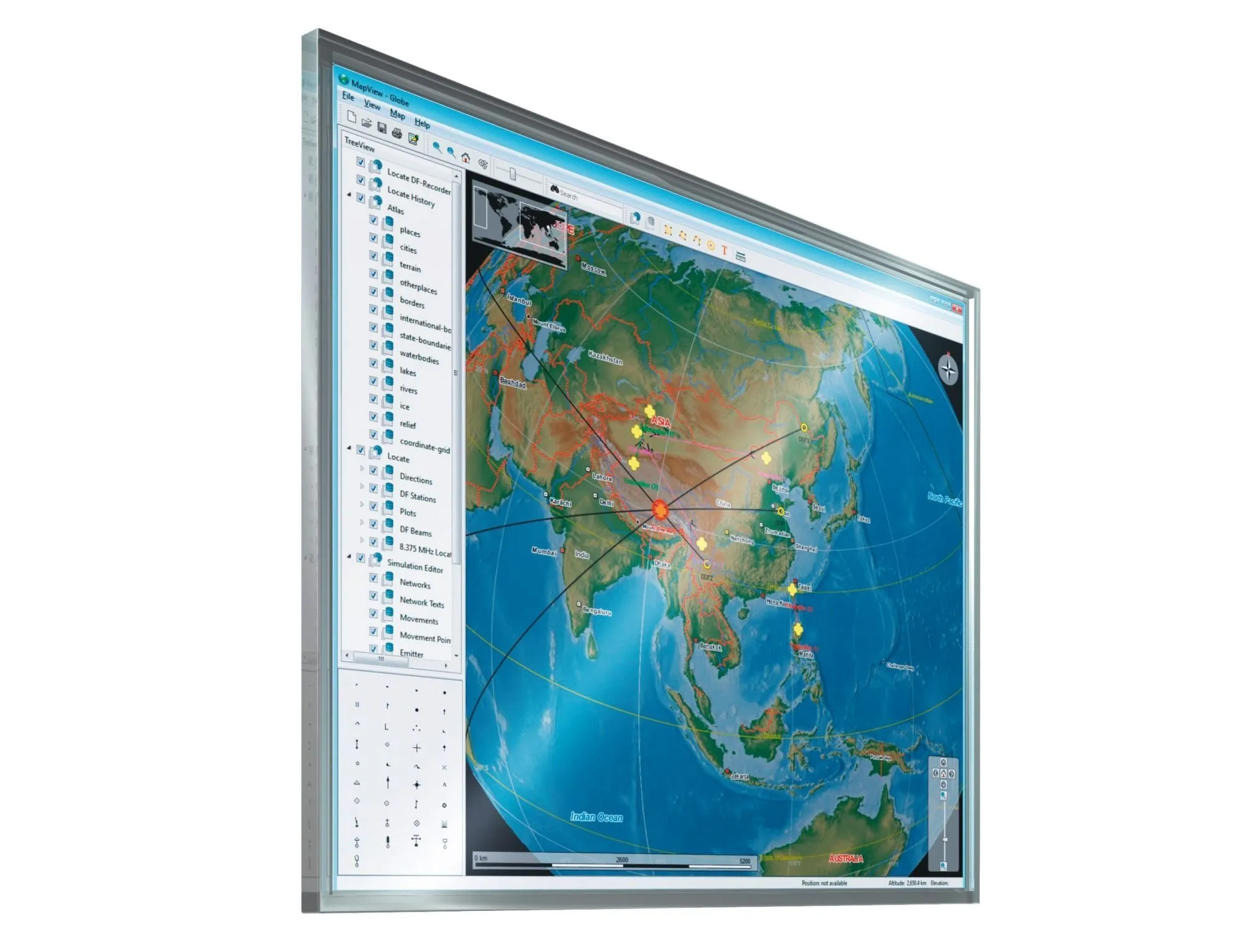

Опция R&S®IQR-K103 дает возможность отобразить на экране прибора карту местности, маршрут проезда и текущее положение, как при записи сигналов, так и при воспроизведении;
Модели
Устройство записи и воспроизведения I/Q данных
с жестким диском (1x I/Q канал, частота дискретиза-
ции до 20 Мвыборок/с, скорость записи до 80 Мбайт/с)
с жестким диском (1x I/Q канал, частота дискретиза-
ции до 20 Мвыборок/с, скорость записи до 80 Мбайт/с)
Высокоскоростное устройство записи и воспроизведения
I/Q данных с полупроводниковым накопителем (1x I/Q ка-
нал, частота дискретизации до 66 Мвыборок/с, скорость
записи до 270 Мбайт/с)
I/Q данных с полупроводниковым накопителем (1x I/Q ка-
нал, частота дискретизации до 66 Мвыборок/с, скорость
записи до 270 Мбайт/с)
R&S®IQR Модуль памяти
1 Тбайт жесткий диск, до 80 Мбайт/с (для R&S®IQR20)
1 Тбайт жесткий диск, до 80 Мбайт/с (для R&S®IQR20)
R&S®IQR Модуль памяти
1 Тбайт полупроводниковый накопитель, до 300 Мбайт/с
(для R&S®IQR20, R&S®IQR100)
1 Тбайт полупроводниковый накопитель, до 300 Мбайт/с
(для R&S®IQR20, R&S®IQR100)
ПО для контроля сканера TSMW по LAN (необходима
опция TSMW K1)
опция TSMW K1)
Экспорт/импорт I/Q данных и сопровождающих файлов
через USB или LAN интерфейс
через USB или LAN интерфейс
Запись GPS координат
(со сканера TSMW через LAN интерфейс или GPS при-
емника через USB интерфейс)
(со сканера TSMW через LAN интерфейс или GPS при-
емника через USB интерфейс)
Отображение маршрута и местоположения на карте местности
Мультиплексирование I/Q потоков данных
