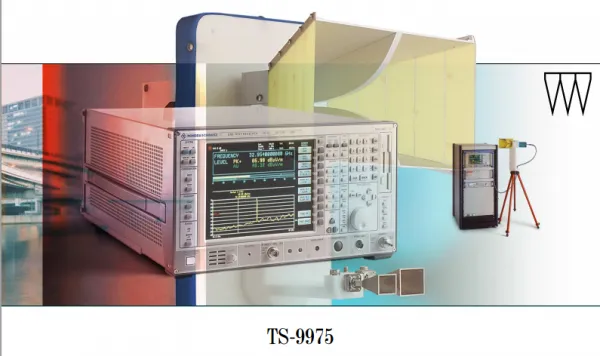

Система измерения электромагнитных помех применяется для всех измерений наведенных и излучаемых помех в соответствии с различными стандартами. Решение Rohde & Schwarz TS9975 характеризуется универсальной концепцией модульной конструкции и программного обеспечения. Системы могут компоноваться из различных измерительных приборов в соответствии с требованиями заказчика. Система представляет собой полный комплект аппаратуры и дружественного программного обеспечения, а также включает системные сервисы, помогающие пользователю освоить систему в кратчайший срок. Основное различие между измерениями наведенных паразитных эмиссий и измерениями электромагнитных помех состоит в том, что на приемнике вместо типичных полос частот ЭМС (например, 200 Гц, 9 кГц, 120 кГц) должны быть установлены полосы частот, соответствующие полезному сигналу. Следует также упомянуть, что полосы частот ЭМС относятся к точкам ПЧ-фильтров на 6 дБ, а полосы частот для измерений наведенных паразитных эмиссий относятся к точкам на 3 дБ. При измерениях наведенных паразитных эмиссий вместо квазипикового детектора используется пиковый детектор. Все эти различия требуют применения не просто тестового приемника, а приемника с функцией анализатора спектра. Помимо электромагнитных помех и паразитных эмиссий система R&S®TS9975 может также измерять полезный сигнал, например, эквивалентную мощность изотропного излучения (EIRP) радиостанций и модулей со встроенными антеннами.
Основные характеристики
|
Измерения наведенных электромагнитных помех от 0,15 МГц до 30 МГц; Измерения излучаемых электромагнитных помех от 0,15 МГц до 30 ГГц; Автоматизация системы с помощью автоматической коммутации сигнального тракта; Аппаратура для калибровки и проверки системы в комплекте; Измерения наведенных паразитных эмиссий от 100 кГц до 12,75 ГГц на антенном разъеме испытываемого устройства; Измерения излучаемых паразитных эмиссий от 30 МГц до 40 ГГц; Измерение эффективной изотропно излучаемой мощности (EIRP); Подавление несущей с помощью фильтров; Возможность одновременной передачи различных сервисов (например, GSM и Bluetooth®); Автоматическое возбуждение и мониторинг воздушного канала связи с радиоустройством; Поддержка R&S®CMU200 объединяет самые общепринятые стандарты радиосвязи в одном блоке; Автоматическая передача между различными сервисами или полосами частот; |
