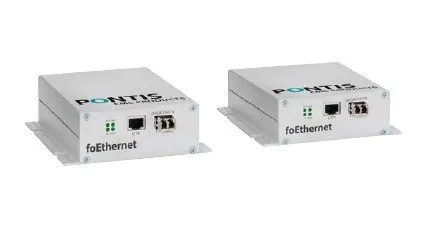

В сложных условиях тестирования часто требуется, чтобы электрические сигналы передавались в камеру или из камеры к испытательному оборудованию. Для этой цели созданы преобразователи foEthernet, которые изменяют электрические сигналы на оптические и обратно. Такие сигналы могут передаваться по волоконной оптике и защищены от электрических полей. Сложная концепция экранирования и фильтрации обеспечивает высокую защищенность интерфейсов от излучения и ограничивает какие-либо значительные выбросы. В большинстве случаев оба устройства экранированы.
Особенности модели:
Устойчивость к внешнему излучению: до 200 В/м, 200 МГц - 4 ГГц, ISO11452-2, CW, AM, PM / полосковая линия 200 В/м, 10 кГц - 1 ГГц, ISO11452-5, CW, AM, PM;
Автоопределение: 10Base-TX, 100Base-TX, 1000Base-T;
Линия до 100 м благодаря волоконно-оптическим кабелям;
Излучение: электромагнитная совместимость с CISPR25, класс 5, 150 кГц - 4 ГГц;
Батарея (около 8 часов работы) или питание от сети;
Компактный металлический корпус;
Нет гальванической связи между испытательным оборудованием и измерительными приборами;
Индикация подключения и скорости сети;
Батарея: быстрая зарядка, длительная работа, также для 1 Гбит/с;
По запросу: доступна специальная версия с 4-мя портами Ethernet.
Вспомогательное оборудование:
Один комплект состоит из двух конвертеров;
Все преобразователи поставляются с соответствующим источником питания или батареей и зарядным устройством.
Опции:
Волоконно-оптические кабели: разъемы ST/FSMA или ST/ST, различной длины;
Проходные разъемы FSMA (для проходной панели экранированной камеры).
Основные характеристики
|
Скорость передачи данных: 100 Мбит/с: 100BASE-TX, IEEE 802.3, раздел 25 (IEEE 802.3u), 1 Гбит / с: 1000BASE-T, IEEE 802.3, раздел 40 (IEEE 802.3ab). Оба устройства должны работать с одинаковой скоростью; Направление передачи данных: Двунаправленный; Электрический разъем: 1x порт Ethernet RJ45; 4 порта Ethernet доступны по запросу; Тип электрического кабеля: Экранированная витая пара: CAT.6, 100 Ом, RJ45 - RJ45; Оптоволоконная связь: FST; Оптоволоконный кабель: Многомодовое дуплексное волокно, 50/125 м; Максимальная длина волокна: до 100 м, зависит от количества межсоеденений; Длина волны: 1300 нм; Вход питания: Перезаряжаемая батарея (12В пост. тока 2А): быстрая зарядка; 1 час зарядки для 8 часов работы (1 Гбит /с: 3 часа зарядки для 15 часов работы) или питание от сети 230 В, 50/60 Гц; Рабочая температура: От 0 °C до + 40 °C; Рабочая влажность: Относительная влажность от 20 до 85%; Вес конвертера: 0,7 кг; Размеры конвертера: 105 х 125 х 65 мм (ДхШхВ); Корпус: Пассивированный алюминий, нержавеющая сталь, 2 мм; |
