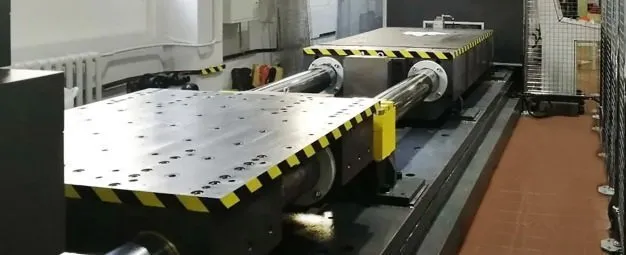

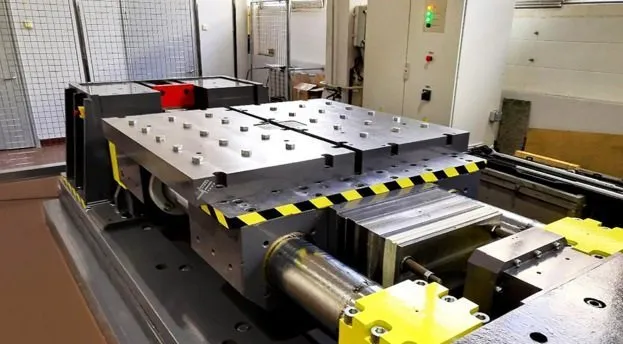

Горизонтальная ударная установка ГУС ВСТС-1200/300 предназначена для воспроизведения одиночных ударных нагрузок на изделия в горизонтальной плоскости.
Конструкция установки не требует наличия специального фундамента при ее монтаже. Инновационная виброгасящая плита, применяемая в основании, специально разработана для крупногабаритных горизонтальных ударных установок. Она позволяет эффективно снижать воздействие удара на пол помещения, обеспечивая безопасность и продлевая таким образом срок службы оборудования. Надежная тормозная система используется для гашения обратного отскока, гарантирую предотвращение нежелательного повторного ударного импульса.

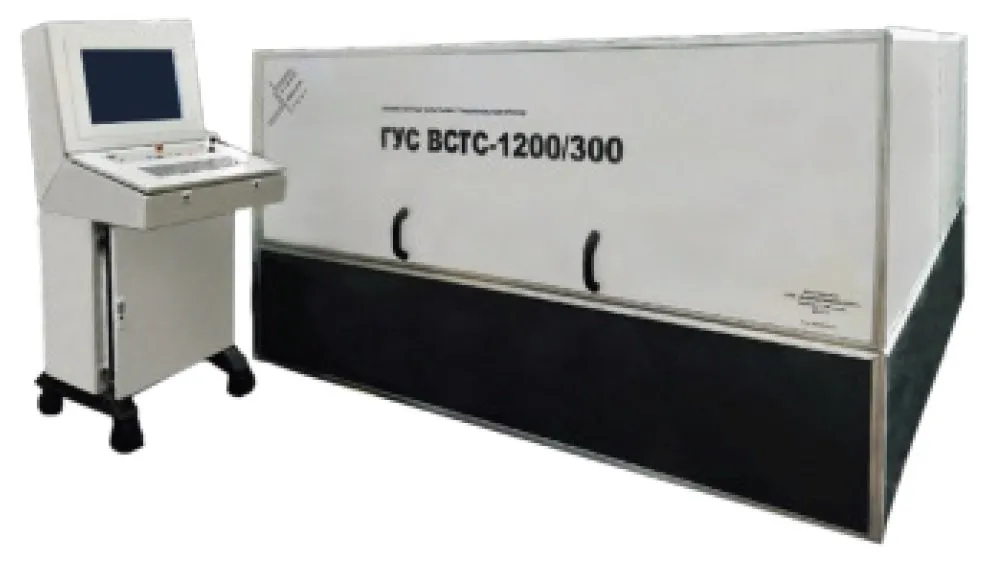

Ударная установка ГУС ВСТС-1200/300 состоит из ударного стенда, пульта управления, силового шкафа и гидростанции.
Для создания полноценной измерительного комплекса установка ГУС ВСТС-1200/300 может дополнительно комплектоваться 2-32 канальной системой измерения удара, возможностью удаленного управления, системой видеонаблюдения дальностью до 100 метров, опциональными аттестационными грузами весом 600, 1200 кг или по индивидуальному требованию.
Пульт управления предназначен для задания параметров тестирования, фиксации, обработки результатов и составлении протоколов результатов испытаний.
В качестве управляющей программной составляющей используется специальная компьютерная программа «Ударная установка ВСТС». Аппаратно-программный комплекс (АПК) «Регистратор ударов» предназначен для считывания параметров амплитуды, длительности удара, измерения ударных воздействий. Помимо этого, именно АПК осуществляет протоколирования проводимого испытания.
Встроенная схема защиты отключает установку в случае возникновения неисправностей или отклонения параметров от нормальных для защиты персонала и обеспечения сохранности испытательной установки.
Комплект поставки включает ударный стенд, пульт управления, силовой шкаф, гидростанцию, 3 сменных упора, 60 комплектов демпфирующих прокладок, техпаспорт, руководство по эксплуатации и гарантийный талон.
Основные характеристики
|
Режим работы: кратковременный; Частота повторяемости ударов: одиночный; Максимальное ускорение: 2941 м/с² (300 g) при массе 1200 кг; Длительность импульса: до 50 мс; Масса испытуемого образца: до 1200 кг; Частота повторяемости ударов одиночный; Входное напряжение главной цепи: 380 В с частотой 50 Гц; Потребляемая мощность: не более 32 кВт; Габаритные размеры ударного стенда (ДхШхВ): 11000 х 1500 х 950 мм; Масса ударного стенда: 60 000 кг; Габаритные размеры пульта управления (ДхШхВ): 880 х 600 х 1550 мм; Масса пульта управления: 95 кг; Габаритные размеры силового шкафа (ДхШхВ): 1000 х 605 х 2200 мм; |
