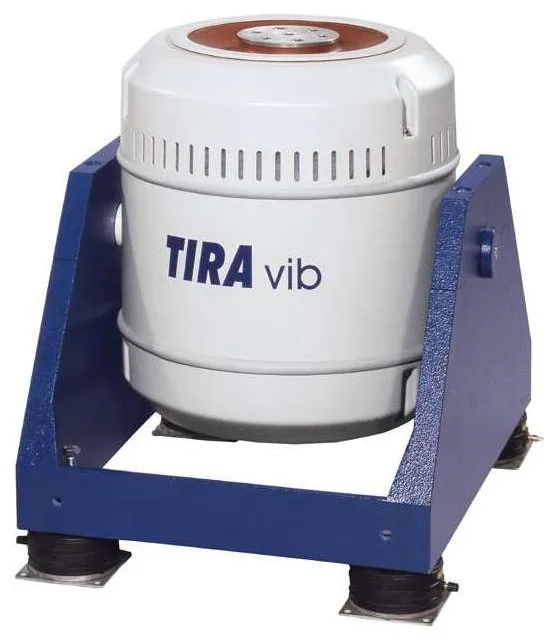

Вибрационные стенды TIRA с выталкивающим усилием 1000 - 2700 Н используются для испытаний изделий на воздействие вибрации и ударов с целью определения возможности изделий противостоять разрушающему действию вибрации и продолжать выполнение своих функций после физического воздействия.
За счет прочной конструкции вибрационных стендов достигается поперечная и осевая жёсткость и высокая надежность. При этом применение нового типа редкоземельных магнитов в сочетании с классическими магнитами AlNiCo позволило добиться снижения массы систем с 36 до 12 кг, что делает их мобильными и позволяет легко перемещать. Таким образом, вибростенды данной линейки могут применяться как в качестве стационарных, так и в качестве портативных систем для воспроизведения воздействия окружающей среды. Типичными областями применения являются структурные испытания, калибровка датчиков, диагностика и испытания отдельных узлов устройств в испытательных центрах и научных институтах, а также в различных отраслях промышленности. Оборудование позволяет проводить испытания в соответствии с национальными и международными стандартами, такими как DIN, ISO, BS, MIL, IEC.
Серия вибрационных стендов включает в себя несколько моделей: TV 5220-120 (1 кН), TV 5220/LS-120 (1 кН), TV 54216-130 (1,6 кН), TV 50350-120 (2,7 кН), TV 50350/LS-120 (2,7 кН).
Ниже представлены технические характеристики для модели TV 5220-120 (1 кН). Ознакомиться подробно с техническими характеристиками всех моделей можно в прикрепленном PDF файле «Технические характеристики вибрационных стендов TIRA с выталкивающим усилием от 1000 Н до 2700 Н».
Основные характеристики
|
Виброгенератор: S 5220-120; Усилитель мощности: BAA 1000-E; Вентилятор: TB 0140; Номинальное усилие (синус/случайное/ударное): 1000/650/1500 Н; Диапазон частот: 2 - 6500 Гц; Максимальная амплитуда: 25,4 мм; Максимальная скорость (синус/случайная/ударная): 1,5/1,5/2,0 м/с; Максимальное ускорение (синус/случайное/ударное): 60/35/90 g; Осевая жесткость подвески: 22 Н/мм; Масса подвижной части: 1,75 кг; Максимальная рабочая нагрузка: 20 кг; Основная частота резонанса: >4800 Гц; Вес (с цапфой): 122 кг; Магнитное поле рассеяния без/с катушкой рассеивания: <8,5/1,5 мТл; Арматура: 120 мм; |
