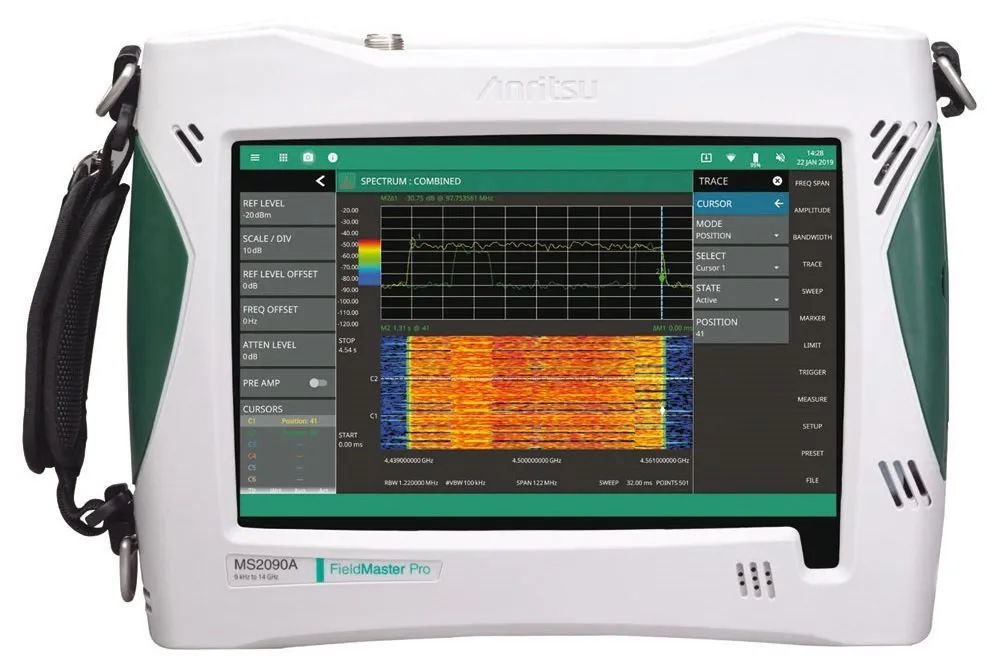

Анализатор спектра Anritsu MS2090A серии Field Master Pro – портативное устройство, предназначенное для быстрых высокоточных измерений и анализа радиочастотных сигналов.
Устройство поддерживает три основных режима работы, которые можно выбрать в основном меню:
классический сканирующий анализатор спектра (Spectrum Analyzer);
анализатор спектра в реальном времени (RTSA Analyzer);
анализатор сигналов беспроводных сетей 5G (5GNR Analyzer).
Основные функции и измерения
Мониторинг, измерение и анализ радиотехнической обстановки, измерение мощности в канале, определение ширины занимаемой полосы частот, коэффициента мощности в соседнем канале (ACPR), измерение по маске сигнала, RSSI, частотно-временная диаграмма, режим пеленгатора, измерение внутриполосной интерференции и анализ спектра передатчика, тестирование базовых станций сотовой связи, анализ интерференции в сетях 802.11 a/b/g, РЧ-измерения, демодуляция на продвинутом уровне и эфирные измерения (OTA).
Режим классического анализатора спектра (Spectrum Analyzer)
Анализатор Anritsu MS2090A Field Master Pro оснащен большим цветным сенсорным дисплеем, который предоставляет возможность одновременного просмотра до шести спектральных линий (трасс), каждая из которых может использовать свой тип детектора и свой режим накопления или усреднения.
Для измерения спектральных характеристик радиосигналов имеется возможность активации до 12-ти маркеров четырёх типов: обычный, дельта-маркер, шум-маркер и маркер-частотомер. Помимо этого, в распоряжении пользователя оказываются таблицы значений с подробной информацией о каждом маркере, а также средства автоматизации работы с маркерами, такие как поиск максимума, минимума, расстановка маркеров на гармоники и другие.
Все анализаторы спектра и сигналов Anritsu MS2090A серии Field Master Pro в стандартной конфигурации поддерживают отображение непрерывной последовательности спектров в виде спектрограммы – частотно-временной диаграммы, которая используется при поиске непостоянных источников сигналов или помех, отслеживания дрейфа амплитуды и частоты радиоисточников.
Режим анализатора спектра в реальном времени (RTSA Analyzer)
Режим анализа спектра в реальном времени в полосе 22 МГц, 55 МГц, 110 МГц (в зависимости от выбранной опции) используется для обнаружения и анализа структуры коротких сигналов (длительностью до 2 мкс), поиска источников нестационарных помех и замаскированных сигналов.
Режим анализатора сигналов беспроводных сетей 5G (5GNR Analyzer)
Опция MS2090A-0888 активирует возможность демодуляции и анализа структуры сигналов беспроводных сетей пятого поколения (5G), благодаря чему устройство способно измерять все ключевые параметры радиосигналов сети, с целью оптимизации её структуры, быстрого выявления и устранения проблем, возникающих во время эксплуатации.
Возможность одновременного измерения ключевых параметров до 64 радиолучей делает анализатор серии Anritsu MS2090A идеальным решением для работы в сетях 5G, основой построения которых является применение многосекторных антенн и технологии динамической оптимизации зон покрытия (Beamforming).
