Анализаторы цепей Keysight серии PNA и PNA-X
Производитель: Keysight

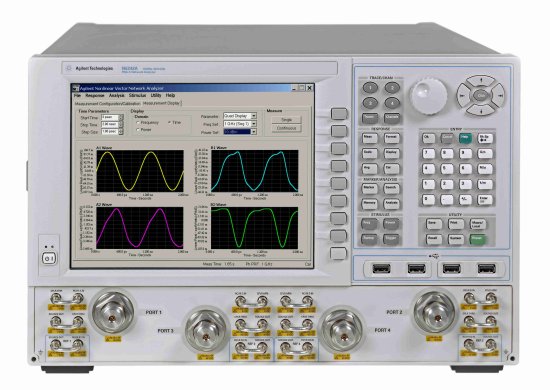

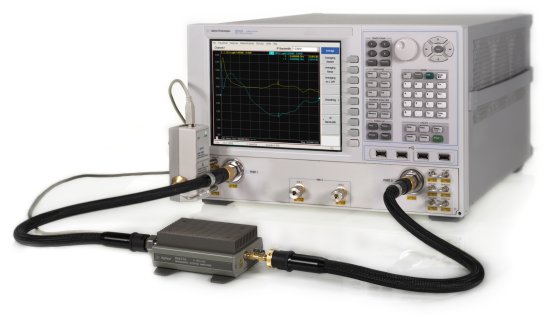

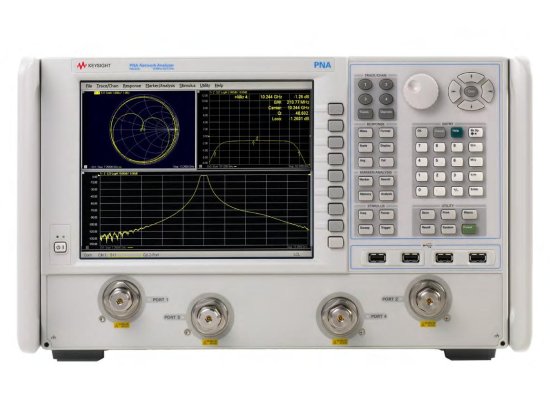

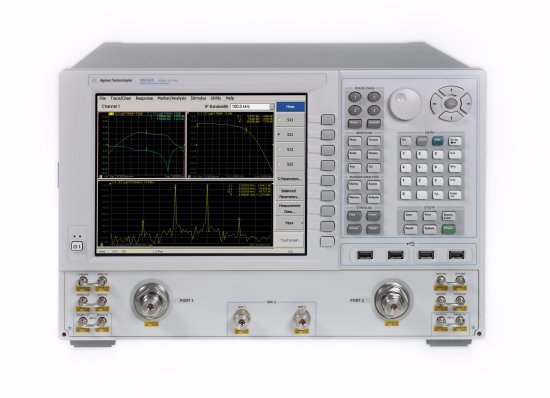

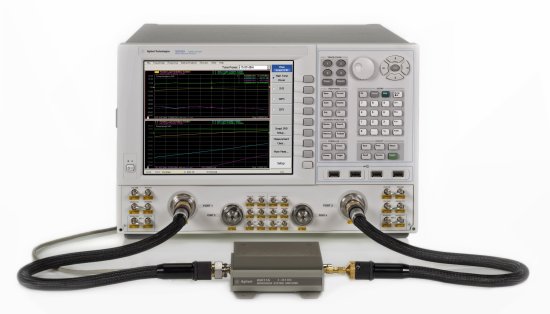

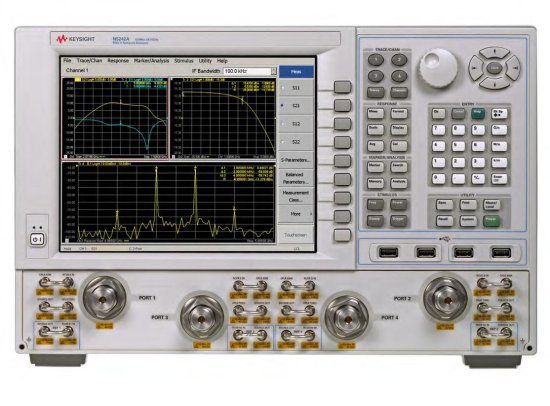

Анализаторы цепей Keysight серии PNA и PNA-X
Приборы Keysight серии PNA и PNA-X – это интегрированные векторные анализаторы цепей, предназначенные для автоматизированных систем тестирования Keysight N5290A и Keysight N5291A. Аппаратная часть анализаторов включает: блок измерения S-параметров, один или два синтезированных источника для формирования тестовых сигналов для испытания устройств, жесткий диск, интерфейсы USB и цветной сенсорный дисплей 10,4”. Стандартная комплектация прибора включает мышь и клавиатуру.
В зависимости от потребностей, при заказе могут быть выбраны необходимые опции.
Для серии PNA-X:
- 2-портовый стандартный измерительный блок и диапазон мощности (опция 200)
- Конфигурация с высокой мощностью и расширенным диапазоном мощности (N524xAS с опцией H85/285)
- Расширенный диапазон мощности и цепи подачи смещения (опция 219)
- Добавление второго внутреннего источника, сумматора и механических коммутаторов к 2-портовому анализатору (опция 224)
- 4-портовый стандартный измерительный блок, стандартный диапазон мощности и второй внутренний источник (опция 400)
- Конфигурация с высокой мощностью и расширенным диапазоном мощности (модель N524xAS с опцией H85/485)
- Расширенный диапазон мощности и цепи подачи смещения (опция 419)
- Добавление внутреннего сумматора и механических коммутаторов к 4-портовому анализатору (опция 423)
Для серии PNA:
- 2 порта, один источник, базовая конфигурация (опция 200/210)
- 2 порта, один источник, конфигурируемый измерительный блок (опция 201)
- 2 порта, один источник, расширенный диапазон мощности (опция 217)
- 2 порта, один источник, расширенный диапазон мощности и цепи подачи смещения (опция 219)
- 4 порта, два источника, базовая конфигурация (опция 400/410)
- 4 порта, два источника, конфигурируемый измерительный блок (опция 401)
- 4 порта, два источника, расширенный диапазон мощности (опция 417)
- 4 порта, два источника, расширенный диапазон мощности и цепи подачи смещения (опция 419)
Анализаторы цепей Keysight серии PNA и PNA-X (Руководство по комплектованию, pdf, рус.)
СВЧ-анализаторы цепей семейства PNA-X (Data Sheet, pdf, англ.)
Наша компания является официальным дилером Keysight на территории Российской Федерации
Консультацию и индивидуальные условия покупки Вы всегда можете получить
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru
Модели
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 110 ГГц. Динамический диапазон: 128 дБ. Выходная мощность: 13 дБм. Гармоники: -.
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 13 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -19 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 26,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -21 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 43,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 50 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 67 ГГц. Динамический диапазон: 128 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 1,85 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 13 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -19 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 26,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -21 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 43,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 50 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 67 ГГц. Динамический диапазон: 128 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 1,85 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 13,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 26,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 43,5 ГГц. Динамический диапазон: 124 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 50 ГГц. Динамический диапазон: 124 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 67 ГГц. Динамический диапазон: 129 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 1,85 мм (вилка), импеданс 50 Ом.
СВЧ-анализатор цепей серии PNA-X. Максимальная частота: 8,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 13,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 26,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 43,5 ГГц. Динамический диапазон: 124 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 50 ГГц. Динамический диапазон: 124 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 2,4 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 67 ГГц. Динамический диапазон: 129 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 1,85 мм (вилка), импеданс 50 Ом.
Высокопроизводительный СВЧ-анализатор цепей высшего класса серии PNA. Максимальная частота: 8,5 ГГц. Динамический диапазон: 127 дБ. Выходная мощность: 13 дБм. Гармоники: -60 дБн. Износоустойчивые соединители 3,5 мм (вилка), импеданс 50 Ом.
