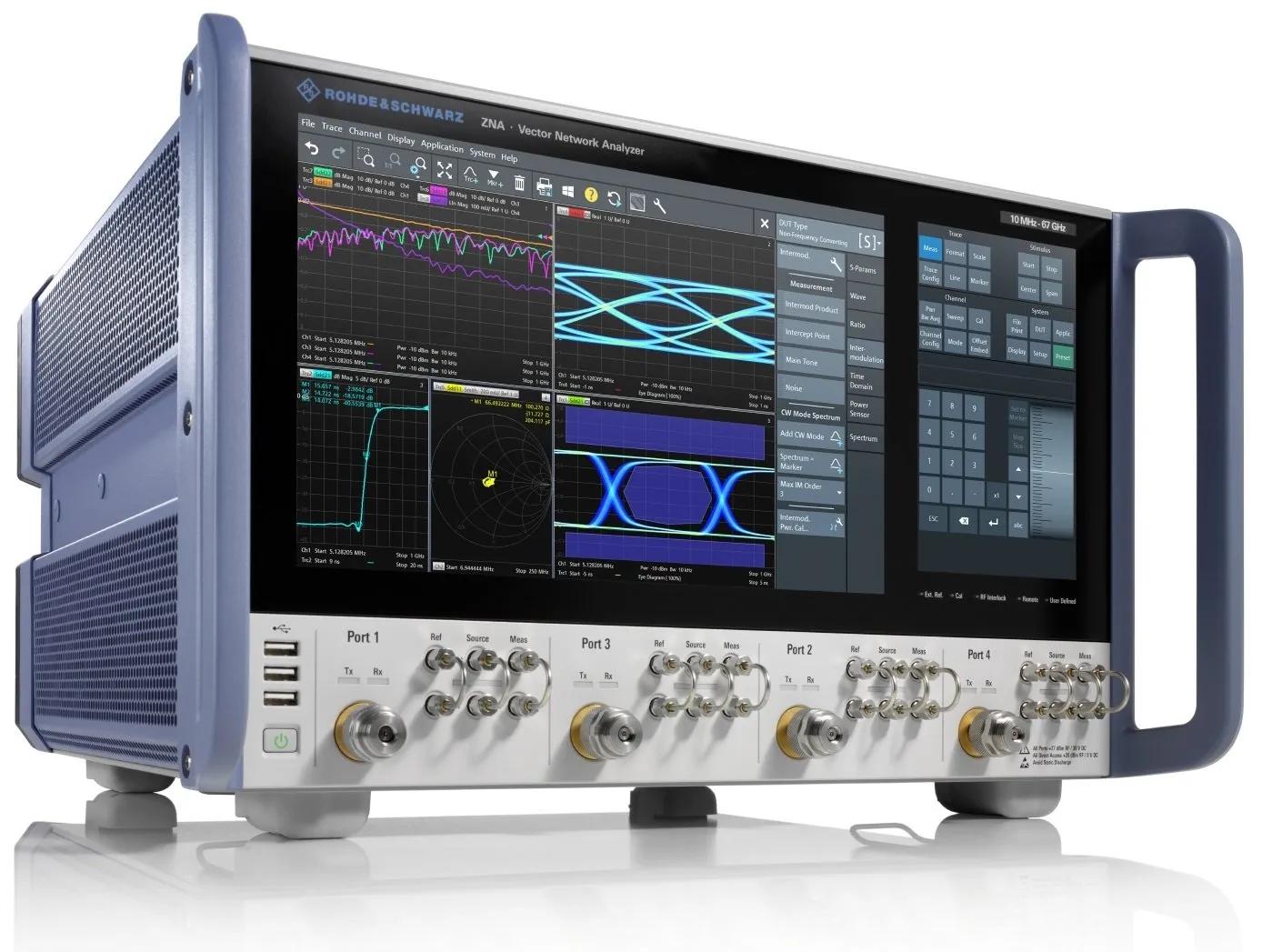

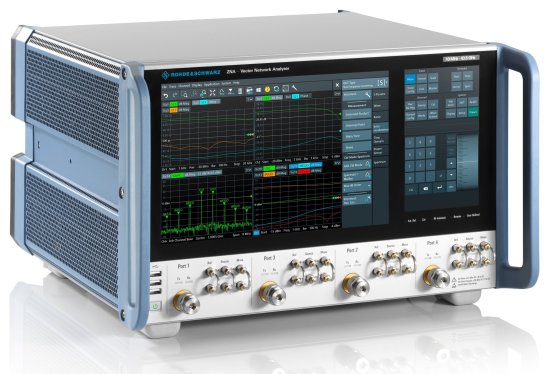

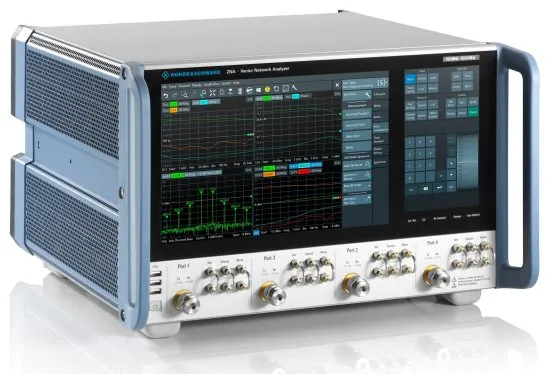

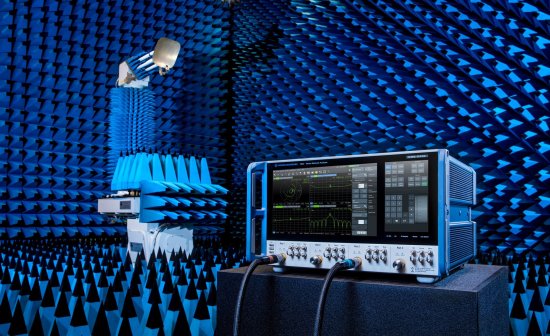

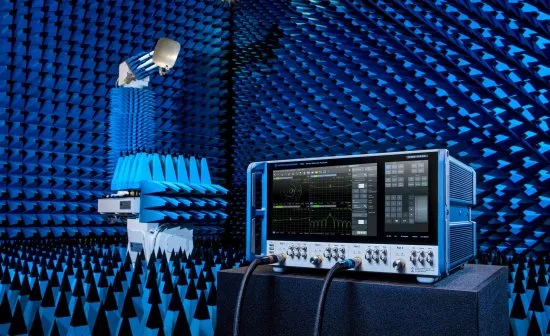

Векторные анализаторы цепей Rohde & Schwarz ZNA – линейка передовых ВАЦ, обладающих уникальной аппаратной концепцией, идеальными ВЧ характеристиками, широким спектром программных функций и дополнительных опций.

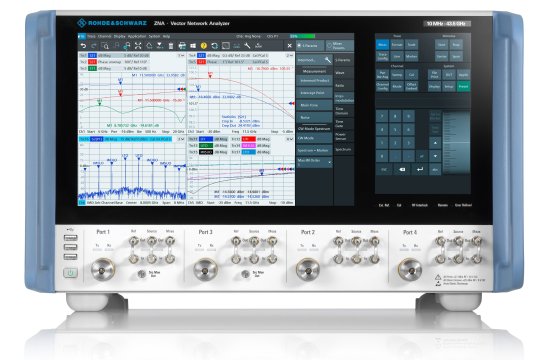

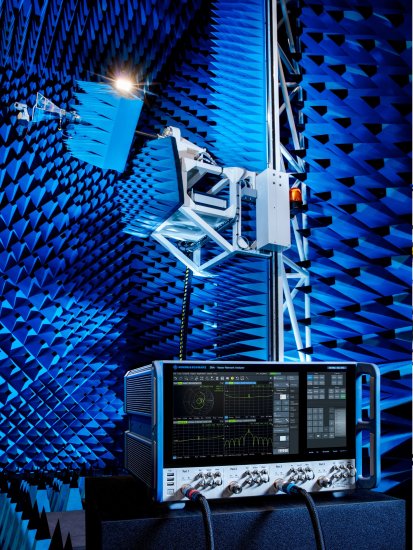

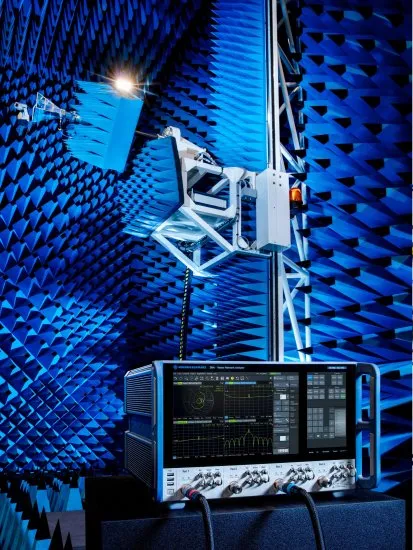

Устройство представляет собой высокоэффективную, универсальную и компактную измерительную систему с сенсорным управлением. Высокая производительность и скорость позволяют выполнять широкий спектр измерительных задач и определять характеристики как активных, так и пассивных устройств.
Точное определение характеристик испытуемых устройств с высоким затуханием достигается благодаря широкому динамическому диапазону. Превосходная стабильность, низкий уровень шума на кривой и высокая точность обеспечивают возможность выполнения метрологических задач.

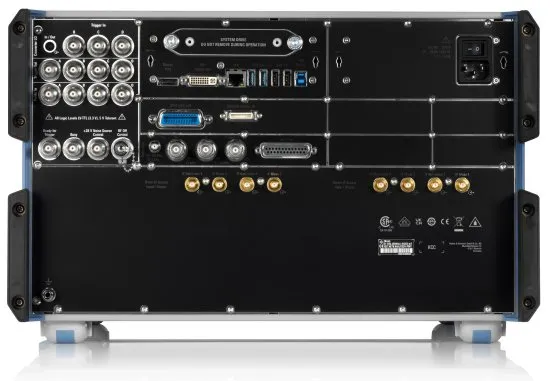

Универсальные аппаратные опции
-
До 4 внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки;
-
До 2 внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем шума на кривой;
-
До 8 независимых приемников для надежных многоканальных измерений фазы;
-
До 4 внутренних импульсных модуляторов и генераторов импульсов;
-
Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности.
Функциональные возможности
-
Анализ во временной области и расширенные функции, такие как глазковая диаграмма для проверки целостности сигнала;
-
Скалярные измерения параметров смесителей и измерения с преобразованием частоты;
-
Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей;
-
Измерения с преобразованием частоты на смесителях преобразователях без доступа к гетеродину;
-
Режим анализа спектра для расширенного анализа испытуемого устройства;
-
Расчет погрешности измерений в реальном масштабе времени плюс измерение для верификации (METAS VNA Tools).
Векторные анализаторы цепей Rohde & Schwarz ZNA поддерживают различные принадлежности для калибровки, верификации и измерений, среди которых комплекты для механической калибровки и верификации, модули автоматической калибровки, линейные модули калибровки для обновления калибровочных данных по месту, измерительные кабели, динамометрические ключи, а также семейство датчиков мощности Rohde & Schwarz NRP.
Основные характеристики
|

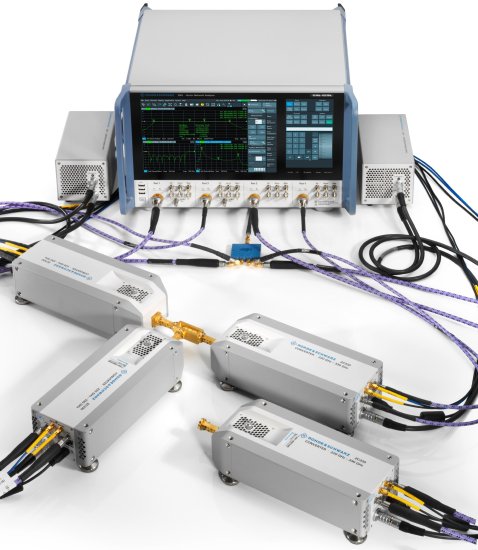

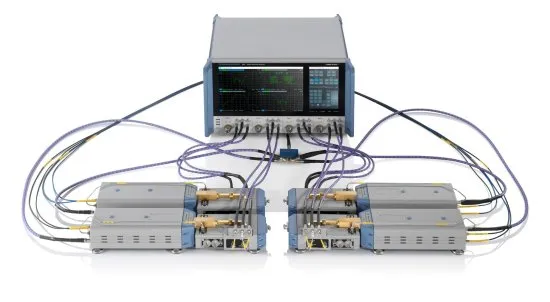

Диапазон частот: от 10 МГц до 26,5/43,5/50/67 ГГц (ZNA26/43/50/67); Расширение диапазона частот до 1,1 ТГц с помощью преобразователей R&S ZVA-Z и R&S ZC; Наличие 2-х и 4-портовых моделей; Динамический диапазон: от 128 дБ (норм., с опциями), до 146 дБ (тип., с опциями); Максимальная выходная мощность: до +15 дБмВт (норм.), до +15 дБмВт (тип.); Диапазон мощности: до 100 дБ; Скорость измерений: 5,1 мс на 201 точку, ШППЧ 500 кГц, полоса обзора 1 ГГц, коррекция вкл.; Полоса ПЧ (ШППЧ): от 1 Гц до 30 МГц (опционально); Усовершенствованный интуитивно-понятный пользовательский интерфейс с сенсорным управлением; Два независимых сенсорных экрана 12.1” и 7” для удобного управления; Отображение выбранного пользователем содержимого (например, команд SCPI) на маленьком экране; Возможность настройки каналов и диаграмм простым перетаскиванием на сенсорном дисплее; Операционная система: ОС Windows; Размеры (ШхВхГ): 461,4 х 284,6 х 462,1 мм; Масса: от 24 до 29 кг (в зависимости от модели и опций); |
