Векторные рефлектометры PLANAR серии CABAN R180 – это линейка портативных векторных анализаторов цепей для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2-х рефлектометров), потерь в кабеле, в диапазоне рабочих частот от 1 МГц до 18 ГГц.
Технические характеристики ВАЦ делают их пригодными в лабораторных и производственных испытаниях в промышленных сферах разработки и производства аппаратных составляющих систем Интернета вещей (IoT), в автомобилестроении, разработке радиочастотных компонентов и систем, телевидении, материаловедении, медицине, в аэрокосмической отрасли и многих других.
Конструкция устройств позволяет подключать их к тестируемым приборам и схемам без применения СВЧ кабелей, благодаря чему погрешности сводятся к минимуму.

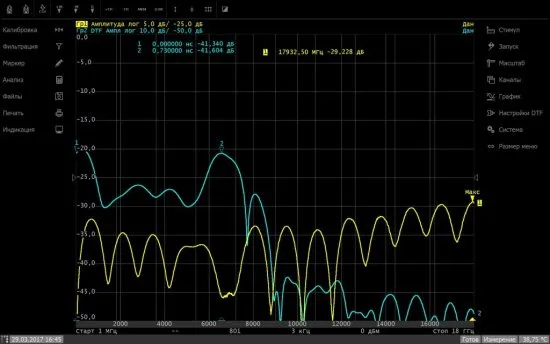

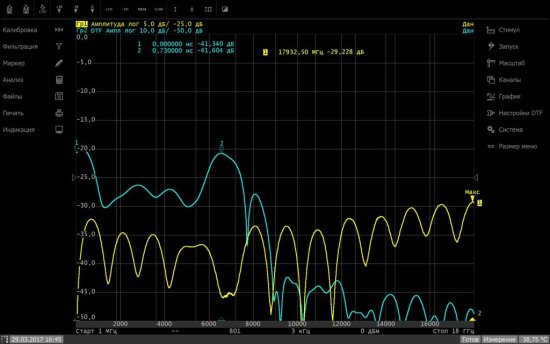

ПО RVNA для работы с рефлектометром может быть установлено на ПК, ноутбук или планшет. Возможна установка на несколько устройств, совместно использующих один и тот же прибор.
Питание приборов осуществляется от внешнего блока питания +5 В либо от интерфейса USB type-C. Источник питания входит в комплект.
В комплект поставки приборов также входят: 2 кабеля USB, источник питания, программное обеспечение RVNA для ОС Windows или ОС Linux, руководство по эксплуатации, методика поверки, формуляр. Возможен заказ варианта с пассивным охлаждением. Измерительные переходы и средства калибровки поставляются отдельно.
Основные характеристики
|
Диапазон рабочих частот: от 1 МГц до 18 ГГц; Количество измерительных портов: 1; Волновое сопротивление измерительных портов: 50 Ом; Измеряемые параметры: S11, потери в кабеле; Измеряемые параметры при использовании 2-х устройств: S11, |S21|, |S12|, S22; Диапазон установки уровня выходной мощности: от -15 до 0 дБ/мВт; Динамический диапазон: дБ, не менее 110 дБ (<6 ГГц) / 94 дБ (>6 ГГц); Количество точек измерения за сканирование: от 2 до 100 001; Минимальное время измерения на одной частоте: 100 мкс; Минимальный шаг установки частоты: 50 Гц; Полоса измерительного фильтра (с коэффициентом 1/3): от 10 до 100 000 Гц; Питание: требуется внешний источник питания постоянного тока 5 В; Диапазон рабочих температур окружающей среды: от -10°С до +50°С; Габаритные размеры, ДхШхВ: не более 126 х 97 х 36 мм; Масса: не более 0,5 кг; Гарантия: 1 год; |
