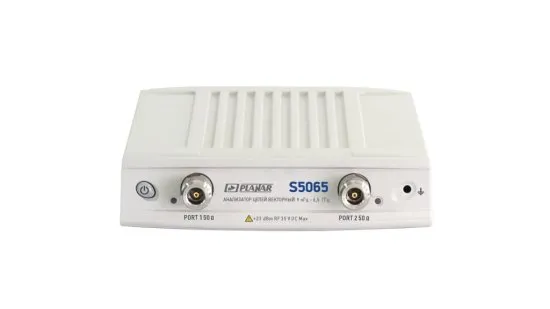

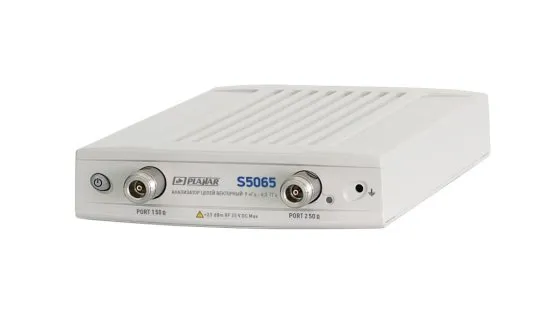

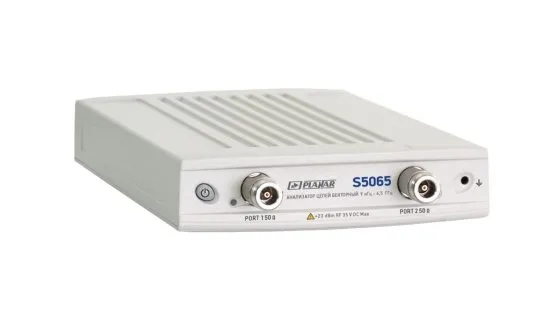

Векторный анализатор цепей PLANAR S5065 – двухпортовый настольный прибор из серии Компакт с диапазоном рабочих частот от 9 кГц до 6,5 ГГц. На лицевой панели прибора расположены 2 порта типа N по ГОСТ РВ 51914-2002.
Основные сферы применения – разработка и тестирование электротехнических изделий и радиоэлектроники в лабораториях и производственных цехах.

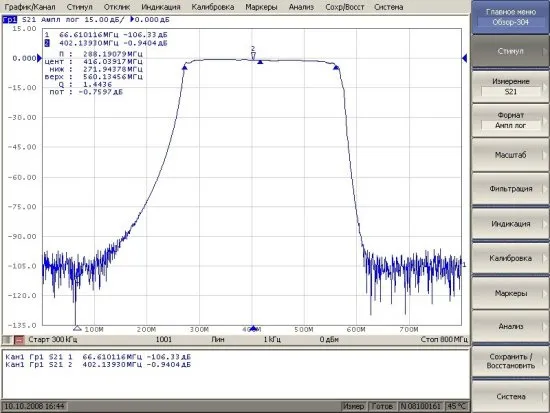

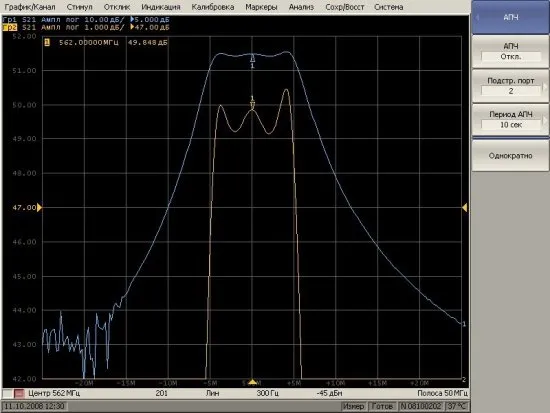

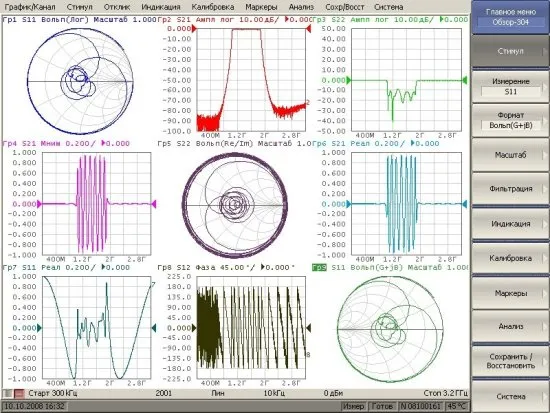

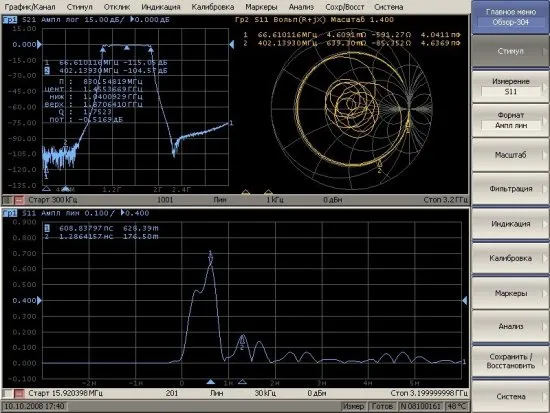

Может использоваться как самостоятельное решение, так и в составе сложных измерительных комплексов. Интерфейс пользователя и инструменты измерения предоставляются в специальном ПО, которое предназначено для работы на внешнем персональном компьютере под управлением ОС Windows или ОС Linux.
Стандартный комплект поставки: анализатор цепей векторный PLANAR S5065, кабель USB, блок питания, USB-флешка с ПО и руководством по эксплуатации, формуляр.
Основные характеристики
|
Диапазон рабочих частот: от 9 кГц до 6,5 ГГц; Минимальный шаг установки частоты: 1 Гц; Динамический диапазон измерений: 135 дБ (тип.); Полоса измерительного фильтра: от 1 Гц до 100 кГц; Измеряемые параметры: S11, S21, S12, S22; Импеданс: 50 Ω; Число портов: 2; Время измерения на одной частоте: 70 мкс; Диапазон регулирования выходной мощности: от -50 до +5 дБ/мВт; Питание: от 110 В до 240 В, частота 50 Гц / от 9 В до 15 В постоянный ток; Диапазон рабочих температур: от +5°С до +40°С; Размеры: 297 х 160 х 44 мм; Вес: 1,7 кг; Гарантия: 1 год; |
