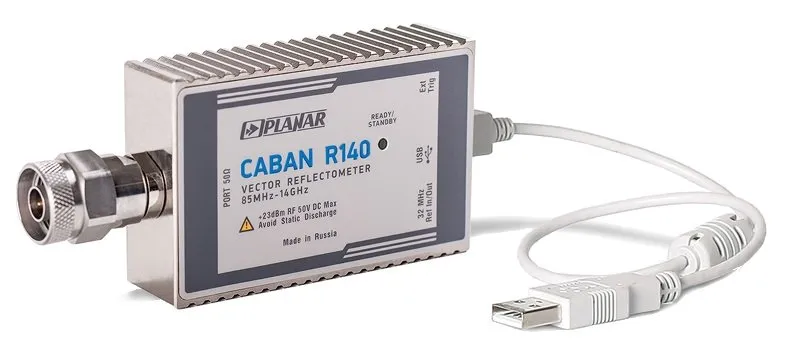

Векторный рефлектометр PLANAR CABAN R140 представляет собой классический векторный анализатор цепей – устройство, предназначенное для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2-х рефлектометров), потерь в кабеле, в диапазоне частот от 85 МГц до 14 ГГц.

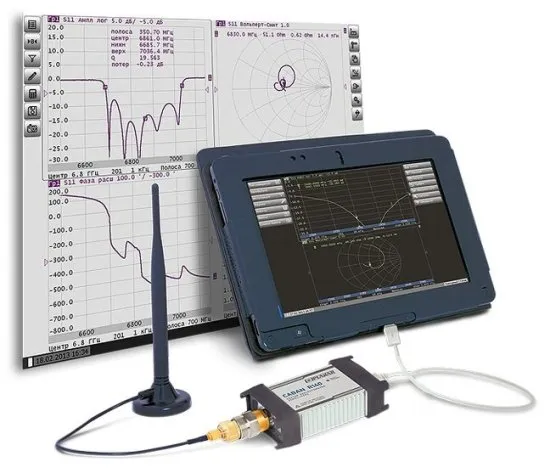

Это легкий компактный прибор, который можно использовать как в лаборатории, так и в полевых условиях. Подключение к управляющему ПК, ноутбуку или планшету осуществляется посредством интерфейса USB, а к измеряемому устройству – напрямую, без необходимости СВЧ кабеля. Такое подключение устраняет погрешности измерений и обеспечивает высочайшую точность и повторяемость результатов тестирования.
Для управления анализатором PLANAR CABAN R140 разработано специализированное ПО RVNA, совместимое с операционными системами Windows и Linux (опционально).
Комплект поставки включает непосредственно сам прибор, USB кабель, ПО, руководство по эксплуатации, методику поверки и формуляр. Дополнительно, в зависимости от требований клиента, могут быть заказаны измерительные переходы и средства калибровки.
Основные характеристики
|
Диапазон рабочих частот: от 85 МГц до 14 ГГц; Количество измерительных портов: 1; Тип соединителей измерительных портов: N, вилка; Волновое сопротивление измерительных портов: 50 Ом; Измеряемые параметры: S11, потери в кабеле; Измеряемые параметры при использовании 2-х устройств: S11, |S21|, |S12|, S22; Выходная мощность: -35 дБ/мВт; 0 (<4,8ГГц); -10 дБ/мВт (>4,8ГГц); Динамический диапазон при полосе пропускания фильтра промежуточной частоты 100 Гц: не менее 107 дБ (<4,8 ГГц) / 74 дБ (>4,8 ГГц); Количество точек измерения за сканирование: от 2 до 100 001; Минимальное время измерения на одной частоте: 200 мкс; Минимальный шаг установки частоты: 25 Гц; Полоса измерительного фильтра (с коэффициентом 1/3): от 10 до 30 000 Гц; Питание от интерфейса USB; Диапазон рабочих температур окружающей среды: от -10°С до +50°С; Габаритные размеры, ДхШхВ: не более 120 х 43 х 23 мм; Масса: не более 0,3 кг; Гарантия: 1 год; |
