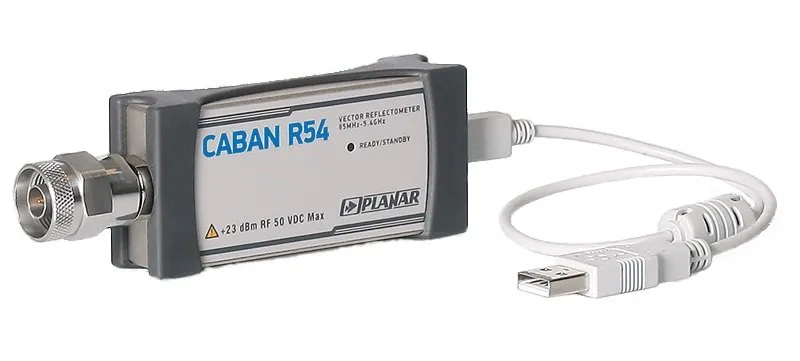

Векторный рефлектометр PLANAR CABAN R54 – самый малогабаритный и легкий из рефлектометров серии CABAN. Технически устройство представляет собой векторный анализатор цепей с одним измерительным портом типа N, предназначенный для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2-х рефлектометров), потерь в кабеле, в диапазоне частот от 85 МГц до 4.8 ГГц.
Благодаря возможности непосредственного подключения к измеряемому устройству устраняется нужда в использовании измерительного СВЧ кабеля, что в свою очередь устраняет погрешности измерений, обеспечивает высокую надежность работы и стабильность калибровки.
Комплект поставки прибора включает кабель USB, программное обеспечение RVNA, совместимое с операционной системой Windows, руководство по эксплуатации, методику поверки, формуляр. Опционально может поставляться ПО для работы в ОС Linux. Программное обеспечение оптимизировано для работы на ПК, ноутбуке или планшете, подключение рефлектометра к которым осуществляется через интерфейс USB.
Ключевые особенности:
измеряемые параметры: S11, потери в кабеле;

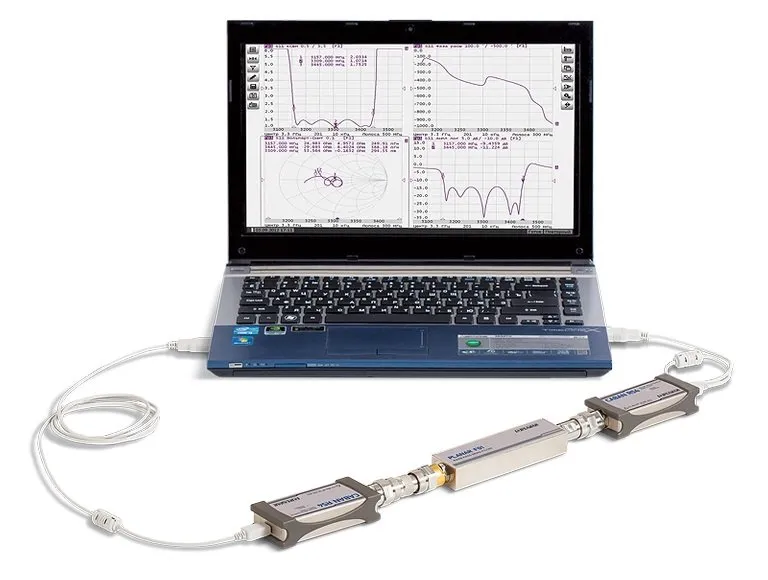

измерение S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров);
подключение к устройствам без измерительного кабеля;
самый малогабаритный и легкий из рефлектометров серии CABAN.
Основные характеристики
|
Диапазон рабочих частот: от 85 МГц до 4,8 ГГц (5,4 ГГц типичное); Количество измерительных портов: 1; Тип соединителей измерительных портов: N, вилка; Волновое сопротивление измерительных портов: 50 Ом; Измеряемые параметры: S11, потери в кабеле / S11, |S21|, |S12|, S22 (при использовании 2-х устройств); Выходная мощность: -30; -10 дБ/мВт; Динамический диапазон при полосе пропускания фильтра промежуточной частоты 100 Гц: не менее 97 дБ; Количество точек измерения за сканирование: от 2 до 100 001; Минимальное время измерения на одной частоте: 200 мкс; Минимальный шаг установки частоты: 10 Гц; Полоса измерительного фильтра (с коэффициентом 1/3): от 10 до 30 000 Гц; Питание от интерфейса USB; Диапазон рабочих температур: от -10°С до +50°С; Габаритные размеры, ДхШхВ: 120 х 43 х 23 мм; Масса: не более 0,25 кг; Гарантия: 1 год; |
