Генератор низкочастотных сигналов Г3-139 является источником синусоидального электрического сигнала, характеристики которого нормированы по частоте и напряжению. Прибор разработан специально для проведения испытаний и отладки приборов и систем, применяемых в области радиоэлектроники, связи и автоматизации, а также в вычислительной и измерительной технике.
Работа генератора построена на прямом цифровом синтезе сигнала требуемой частоты от опорного кварцевого генератора. Синтезированный синусоидальный сигнал поступает на фильтр нижних частот, предварительный усилитель и далее через усилитель напряжения и систему аттенюаторов на выход прибора. Стабилизация амплитуды сигнала достигается благодаря кольцу автоматического регулирования, которым синтезатор частоты охвачен с выхода предварительного усилителя. Кольцо включает в себя ЦАП, предназначенный для плавной регулировки амплитуды сигнала в диапазоне от 10 В до 10 мкВ. Для управления режимами работы источника сигналов, ввода/вывода данных, учета калибровочных коэффициентов применяется встроенный одноплатный контроллер.

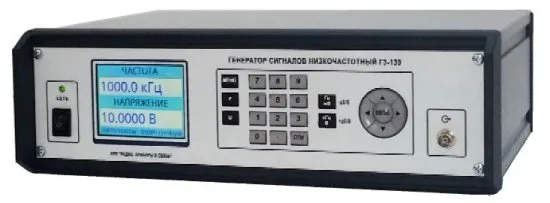

Конструктивно прибор представляет собой настольный блок размером 360 × 270 × 120 мм, заключенный в металлический корпус. На передней панели генератора Г3-139 расположены органы управления, тумблер и индикация включения питания и цветной дисплей для отображения информации. На задней панели интегрирован интерфейс RS-232 для удаленного управления.
Прибор отвечает промышленным требованиям и обеспечивает высокую точность, стабильность и малую дискретность установки частоты.
Генератор сигналов низкочастотный Г3-139 поставляется в комплекте с 2-мя соединительными ВЧ-кабелями, универсальной нагрузкой 600/50 Ом, сетевым шнуром питания, 2-мя плавкими ставками ВП2Б-1В-3,15 А 250 В, руководством по эксплуатации РПИС.411166.015 РЭ и формуляром РПИС.411166.015 ФО.
Основные характеристики
|
Диапазон частот выходного сигнала: от 10 Гц до 1 МГц; Дискретность установки частоты: 0,1 Гц (от 10 Гц до 10 кГц), 1 Гц (от 10 кГц до 100 кГц), 10 Гц (от 100 кГц до 1000 кГц); Пределы допускаемой абсолютной погрешности установки частоты: ± (5∙10-6f + 0,01) Гц, где f – частота выходного сигнала, Гц; Диапазон установки выходного напряжения: на нагрузке 600 Ом - от 10 В до 10 мкВ; на нагрузке 50 Ом - от 5 В до 10 мкВ; Установка выходного напряжения В, мВ и дБВ (децибелах относительно 1 В); Нестабильность выходного напряжения за любые 3 часа работы после времени самопрогрева 30 минут ±0,003 дБ; Выходное сопротивление генератора в диапазоне напряжений, не более: от 10 В до 10 мВ - 0,06 Ом; менее 10 мВ - 1,5 Ом; Пределы допускаемой дополнительной относительной погрешности установки опорного уровня 1 В на каждые 10°С в интервале рабочих температур: ± 0,003 дБ; Время установления рабочего режима: 15 мин; Время непрерывной работы: не менее 16 ч; Интерфейс RS-232 для работы в автоматизированных измерительных системах; Питание: 220 ± 22 В (50 ± 05) Гц; Потребляемая мощность: не более 30 В•А; Средняя наработка на отказ генератора Т0: не менее 15000 ч; Диапазон рабочих температур: от 5 до 40°С; Габаритные размеры: 360 × 270 × 120 мм; Масса: не более 3,2 кг; |
