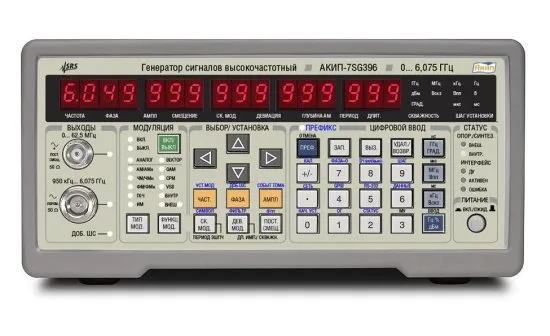

АКИП-7SG392, АКИП-7SG394, АКИП-7SG396 – это серия векторных генераторов отечественного производства, предназначенных для формирования высокочастотных сигналов. Приборы линейки изготавливаются из высоконадежных компонентов и отличаются высокой скоростью перестройки <8 мс, высокой стабильностью и малой погрешностью установки.
В комплект поставки приборов входит сетевой шнур и руководство по эксплуатации, опционально может быть включен рубидиевый опорный генератор (опция 4). Для монтажа в телекоммуникационную стойку может быть заказан одиночный комплект RM2U-S либо двойной – RM2U-D.
Основные характеристики
Выходная частота BNC-выхода: DC … 62,5 МГц
Диапазон выходной частоты (N-выход) для модели АКИП-7SG392: 950 кГц …2,025 ГГц
Диапазон выходной частоты (N-выход) для модели АКИП-7SG394: 950 кГц …4,05 ГГц
Диапазон выходной частоты (N-выход) для модели АКИП-7SG396: 950 кГц … 6,075 ГГц
Дискретность установки частоты: 1 мкГц (во всем диапазоне частот)
Стабильность внутреннего опорного генератора: 5 × 10-8 /год
Опция: рубидиевый опорный генератор: 1 × 10-9 /год
Низкий уровень фазовых шумов
Двойной внутренний генератор модулирующего сигнала
Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции
I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал)
Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA

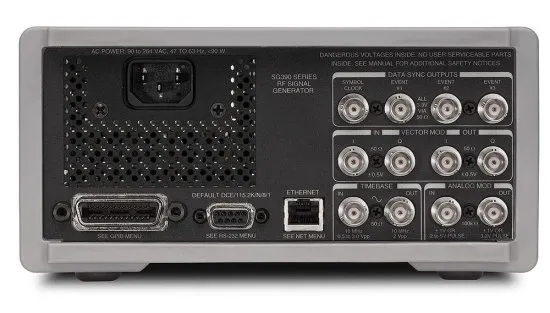

Интерфейсы: LAN, GPIB, RS-232
Напряжение питания: 90…264 В, частотой 47…63 Гц (потребляемая мощность: 90 Вт)
Внешние размеры (ШхВхГ): 216 х 89 х 330 мм
Масса: 4,5 кг
Модели
Диапазон выходной частоты (N-выход): 950 кГц …2,025 ГГц.
Диапазон выходной частоты (N-выход): 950 кГц …4,05 ГГц.
Диапазон выходной частоты (N-выход): 950 кГц … 6,075 ГГц.
