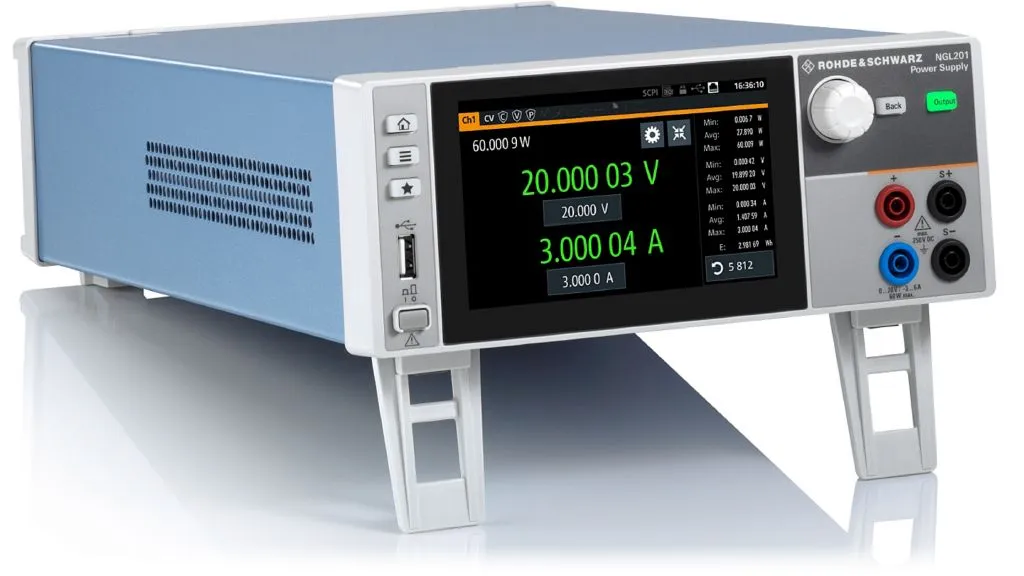

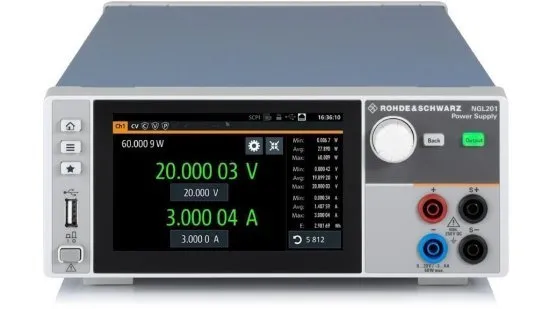

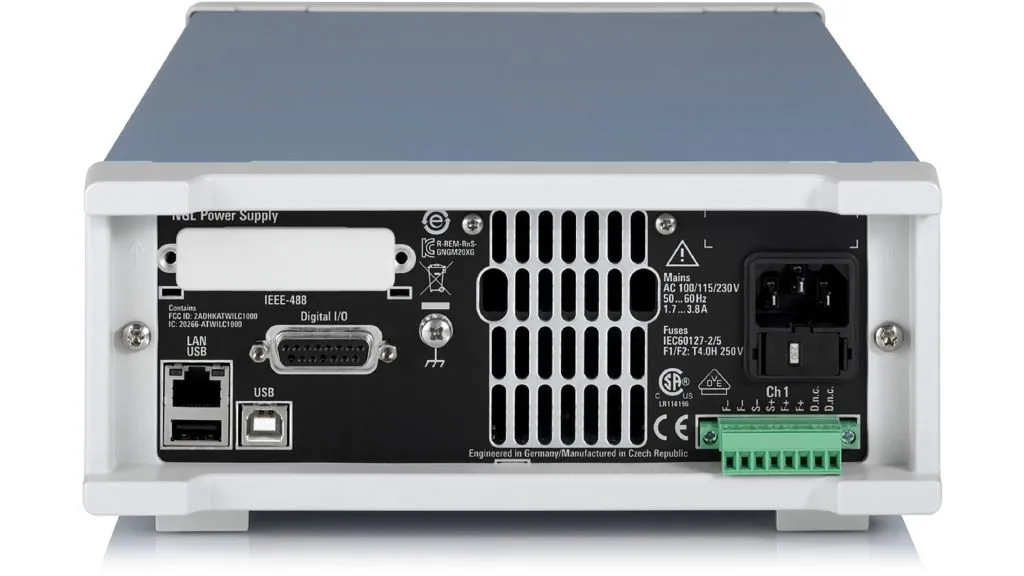

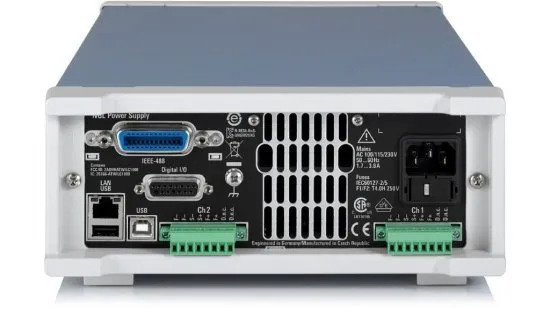

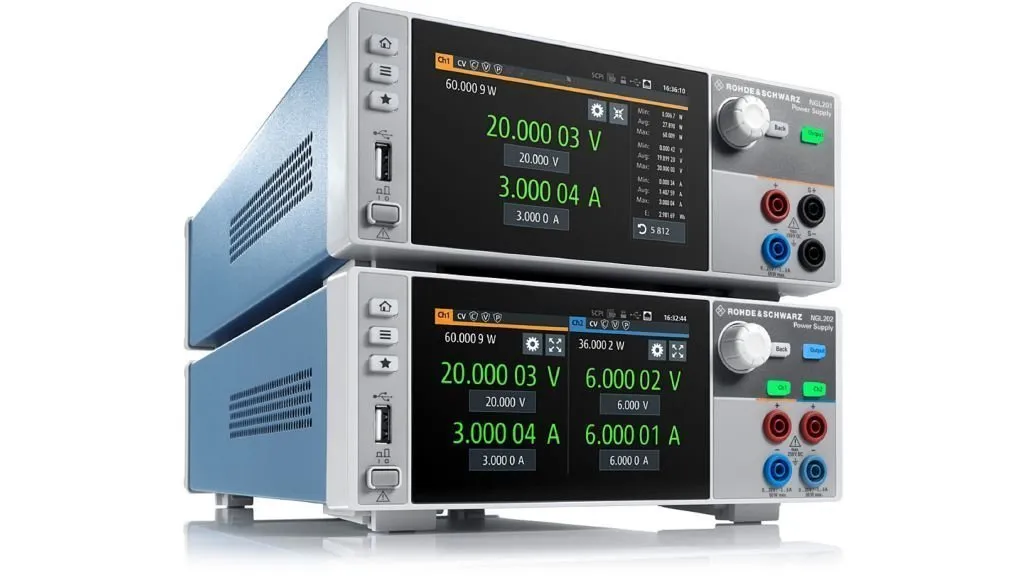

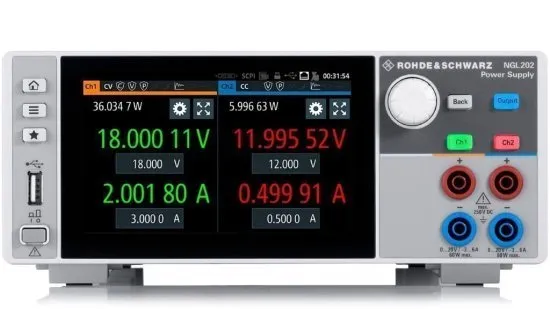

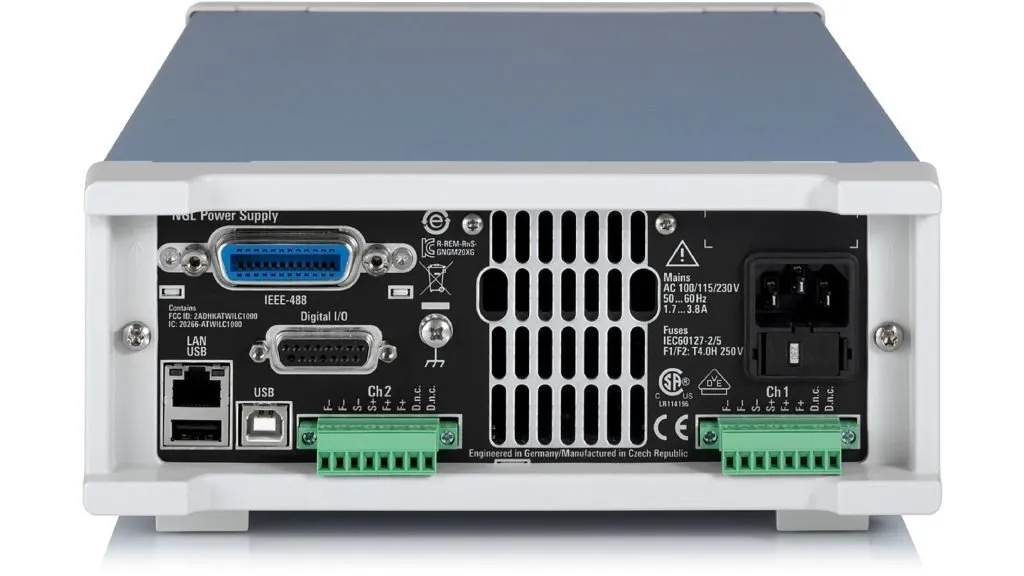

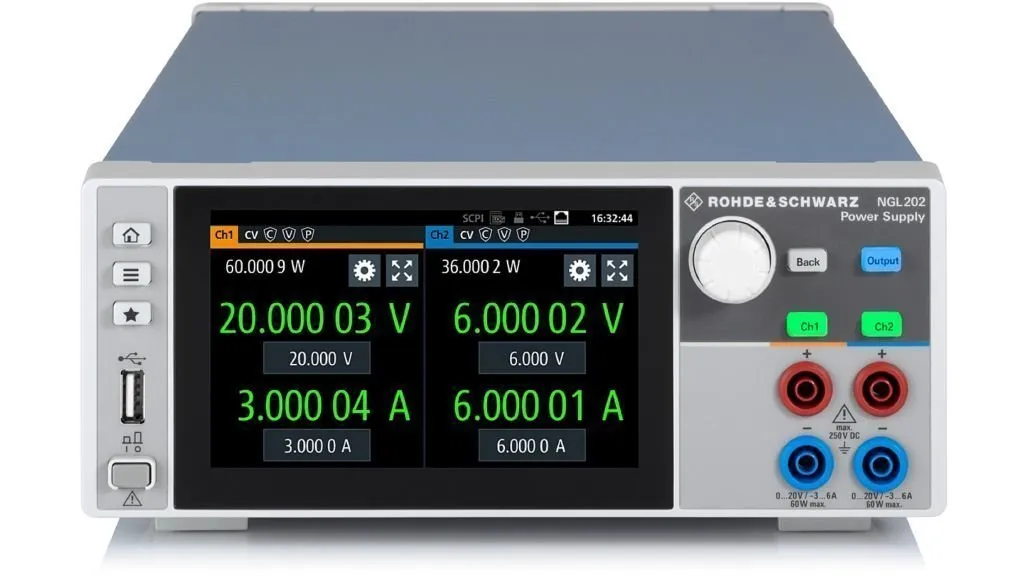

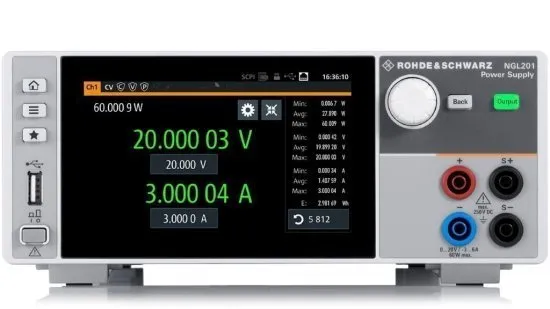

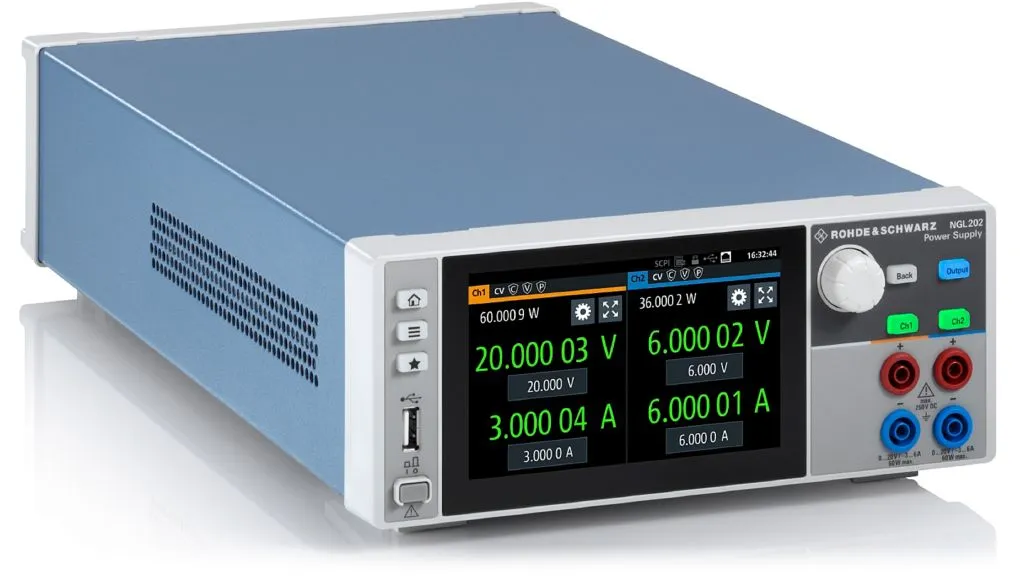

Источники питания постоянного тока Rohde & Schwarz серии NGL200 предназначены для сценариев использования, где важны быстродействие, точность и расширенные функции программирования в как при ручном лабораторном тестировании, так и в автоматизированных испытательных системах.
Двухквадрантная архитектура устройств Rohde & Schwarz линейки NGL200 позволяет использовать их в качестве источника и потребителя, чтобы имитировать батареи питания и нагрузки.
Быстрая стабилизация нагрузки всего < 30 мкс обеспечивается даже при сложных сценариях работы аккумуляторных бытовых электронных изделий, мобильных телефонов, устройств IoT, «умного дома» и т.д.
Источники питания Rohde & Schwarz NGL200 идеально подходят для чувствительных испытуемых устройств, так как имеют линейное регулирование, которое обеспечивает минимальный уровень остаточных пульсаций и низкий уровень шума, гарантируя, таким образом, исключительно стабильные выходные напряжения и токи.
Основные производственные задачи, которые позволяют решать источники питания постоянного тока Rohde & Schwarz NGL200: испытания батарей, определение эффективности электропотребления, моделирование падений напряжения, питание чувствительных устройств.
Основные характеристики
|
Количество выходных каналов: 1/2; Суммарная выходная мощность: макс. 60/120 Вт; Макс. выходная мощность на канал: 60 Вт; Выходное напряжение на канал: от 0 до 20 В; Максимальный выходной ток на канал, ≤ 6 В: 6 А; Максимальный выходной ток на канал, > 6 В: 3 А; Пульсации напряжения и шум (от 20 Гц до 20 МГц): < 500 мкВ (СКЗ), < 2 мВ (размах, изм.); Пульсации тока и шум (от 20 Гц до 20 МГц): < 1 мА (СКЗ, изм.); Время восстановления нагрузки (изменение нагрузки 10-90 % в полосе ±20 мВ от установленного напряжения): < 30 мкс; Разрешающая способность при программировании напряжения: 1 мВ; Разрешающая способность при программировании тока: 0,1 мА; Разрешение считывания напряжения 10 мкВ; Разрешение считывания тока: 10 мкА; Точность считывания напряжения ±(% от выходного значения + смещение): < 0,02% + 2 мВ; Точность считывания тока ±(% от выходного значения + смещение): < 0,05% + 250 мкА; Измерительные функции: напряжение, ток, мощность, энергия; Функции защиты от перенапряжения (OVP), превышения тока (электронный предохранитель, OCP), превышения мощности (OPP), перегрева (OTP); Функция FuseLink; Задержка срабатывания при включении выхода; Функция компенсации; Режим потребителя (нагрузки); Выходная испытательная последовательность; Вход/выход сигнала запуска; Функция сигналов произвольной формы QuickArb; Стандартная регистрация данных; Цветной сенсорный TFT дисплей 5 дюймов, 800 × 480 пикселей, WVGA; Блок разъемов с 4 линиями на канал на задней панели; Стандартные интерфейсы дистанционного управления: USB-TMC, USB-CDC (виртуальный порт COM), LAN; Опциональный интерфейс дистанционного управления IEEE-488 (GPIB) ; Габариты (Ш × В × Г): 222 × 97 × 436 мм; Масса: 7,1 кг / 7,3 кг; Возможность монтажа в стойку (опция HZN96); |
