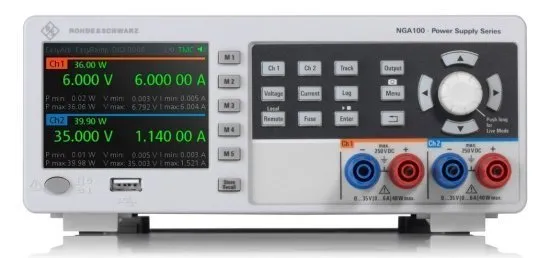

Источники питания Rohde & Schwarz серии NGА100 – это компактные контрольно-измерительные приборы, созданные специально для отладки различных цифровых устройств, в том числе оборудования, применяемого в системах Интернета вещей IoT, разработки электронных нагрузок и источников питания, а также для применения в сфере образования, НИОКР, производственных и лабораторных испытаниях.

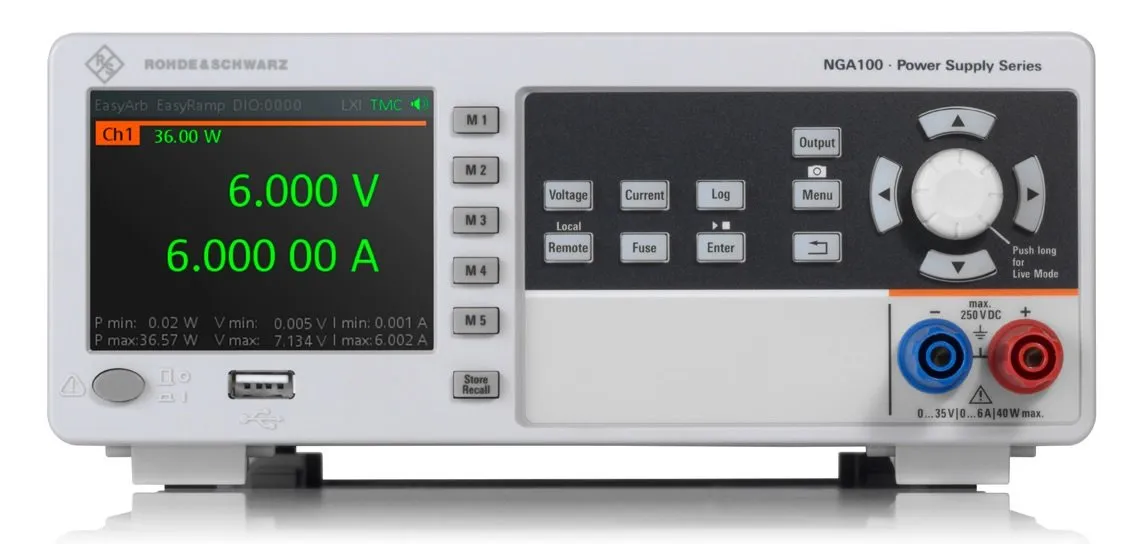

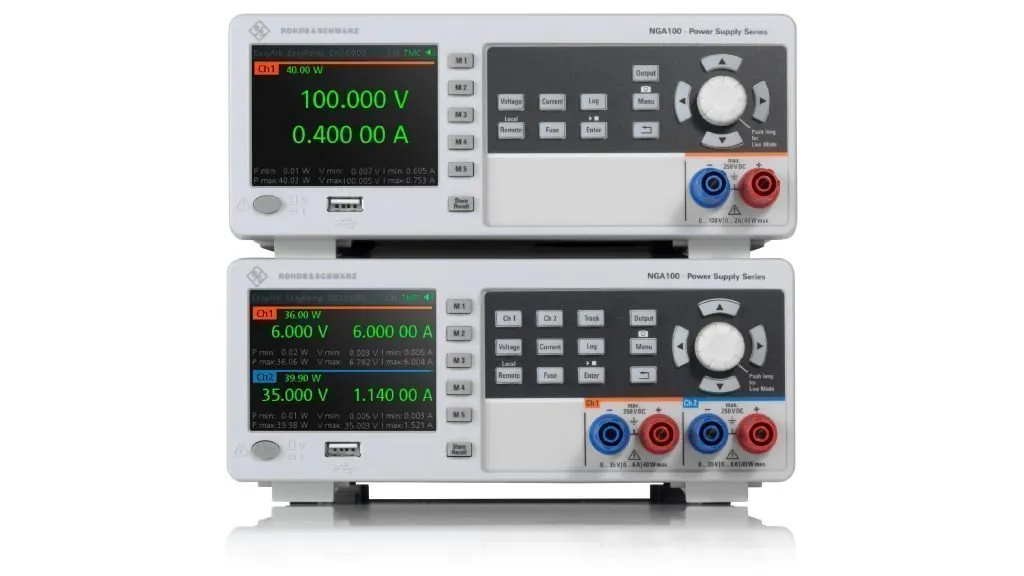

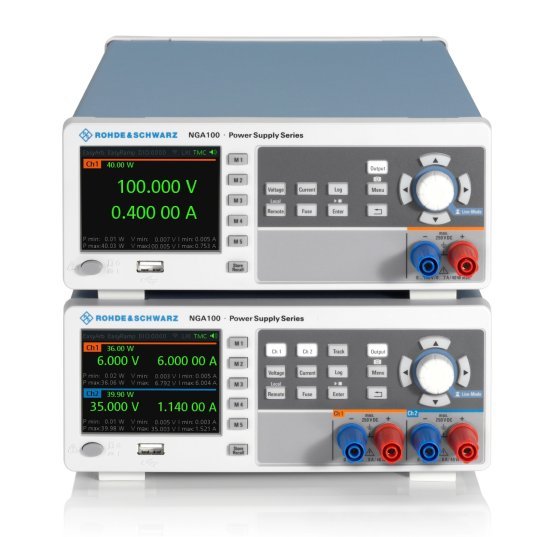

Линейка включает модели с 1 выходным каналом (NGA101, NGA141) и 2 каналами (NGA102, NGA142). Выходная мощность каждого канала составляет 40 Вт, суммарная – 80 Вт в различных рабочих точках. Каждый из выходов в зависимости от модели способен выдавать напряжение до 100 В и ток до 6 А. Особенностью версий NGA142 и NGA102 является наличие гальванической развязки каналов, что дает возможность в последовательном режиме работы выдавать напряжение до 200 В (NGA142) и ток до 12 А (NGA102) в параллельном режиме работы.

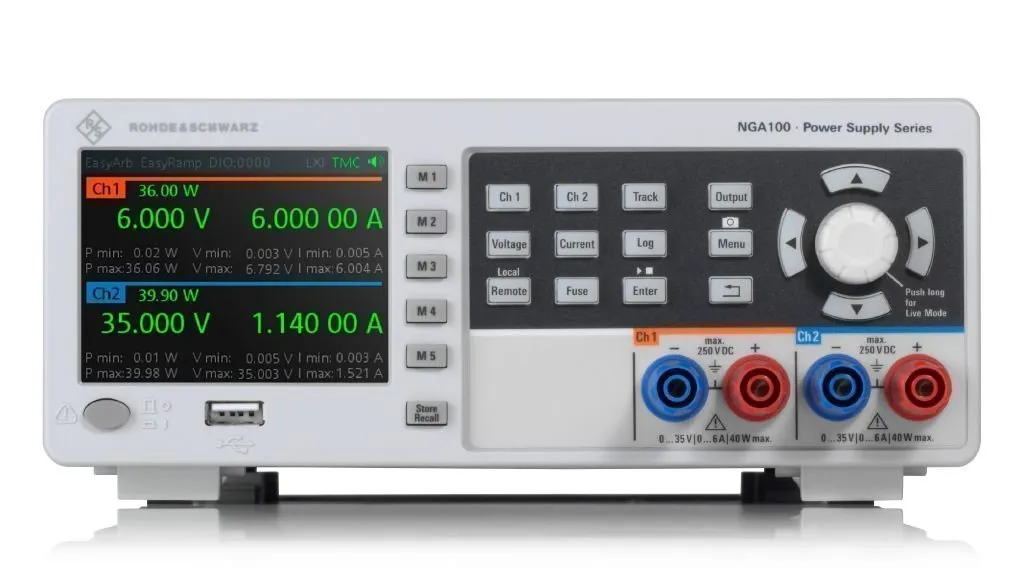

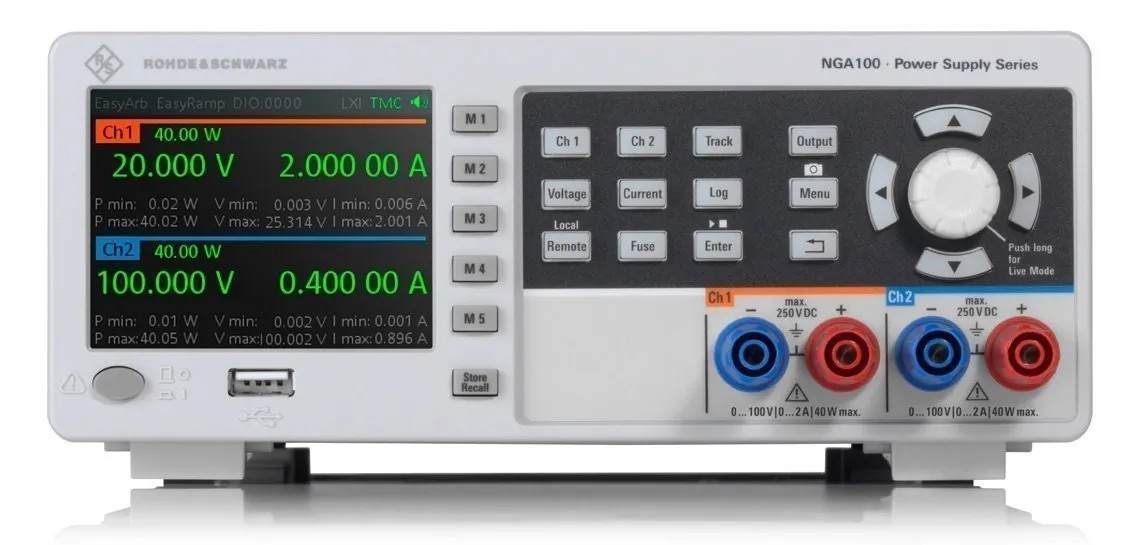

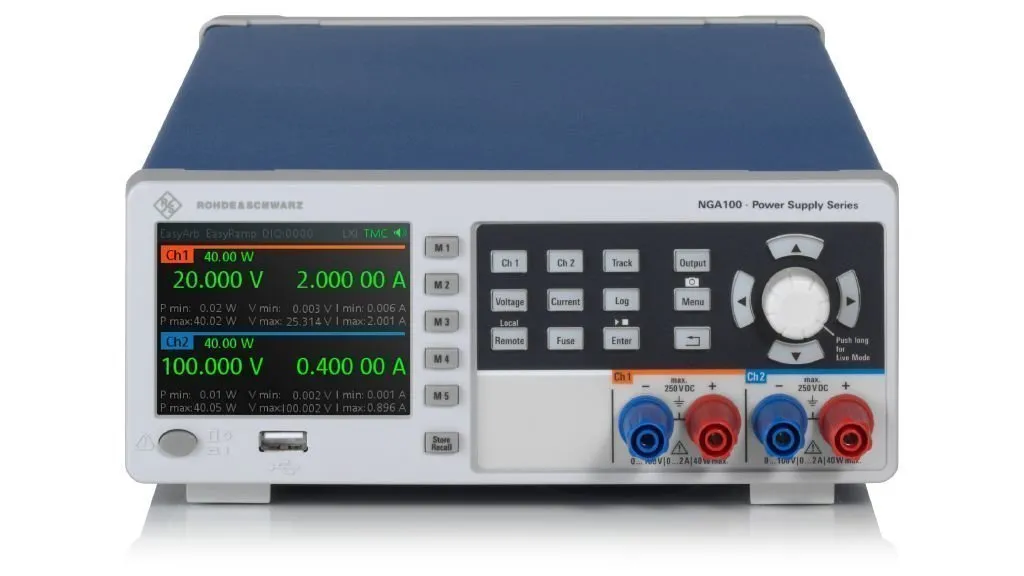

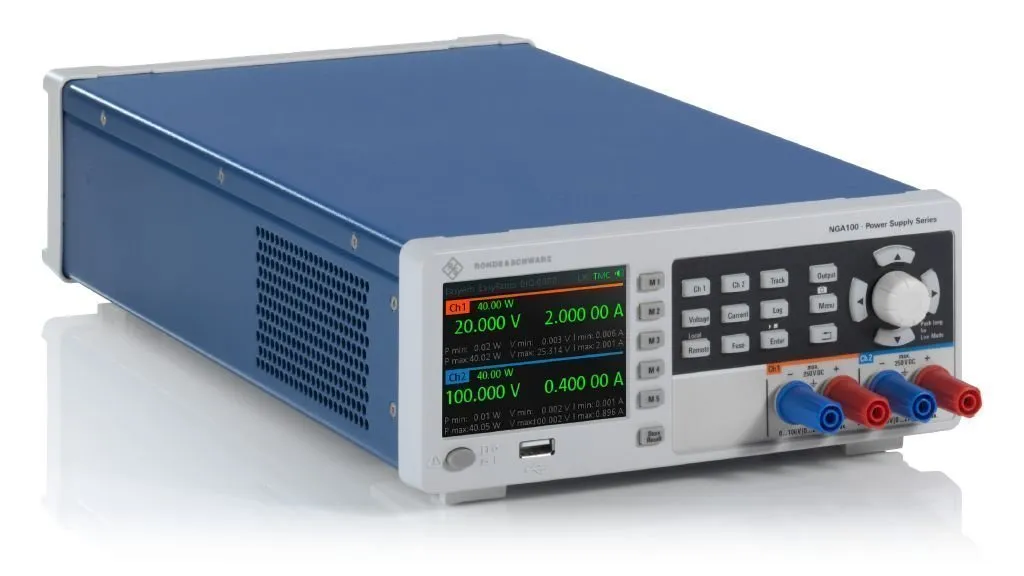

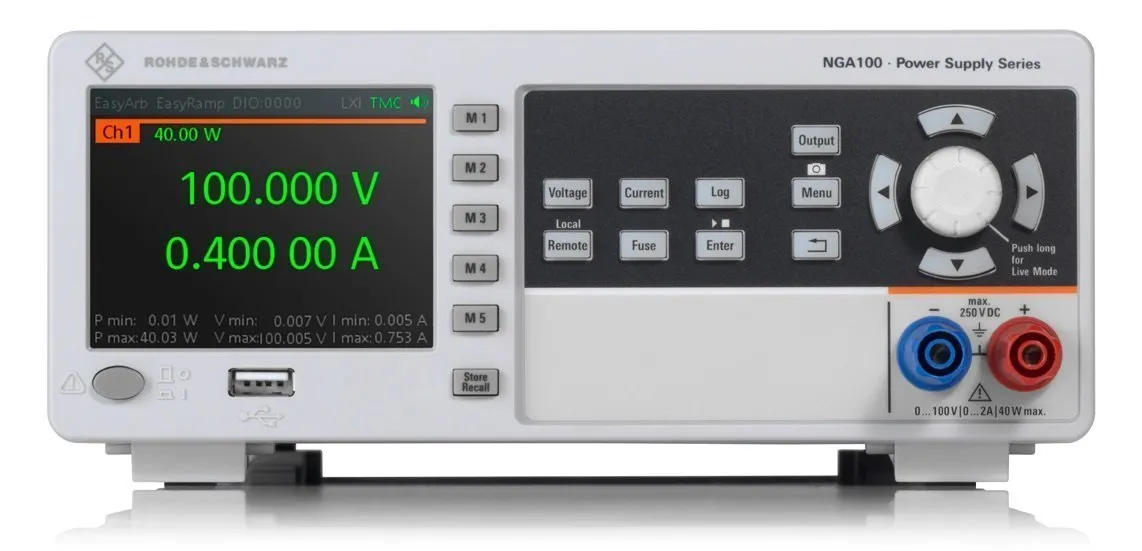

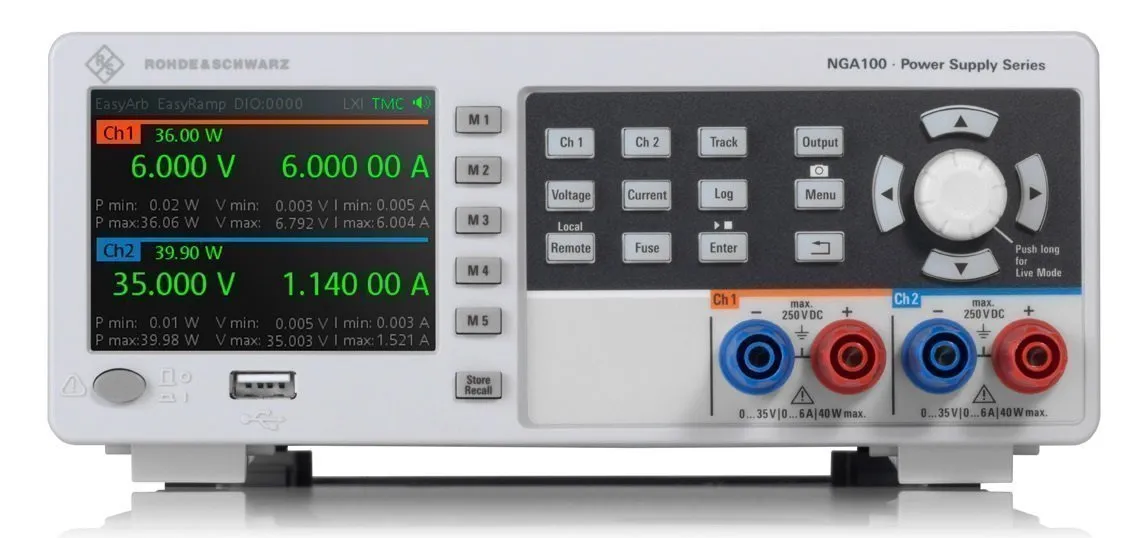

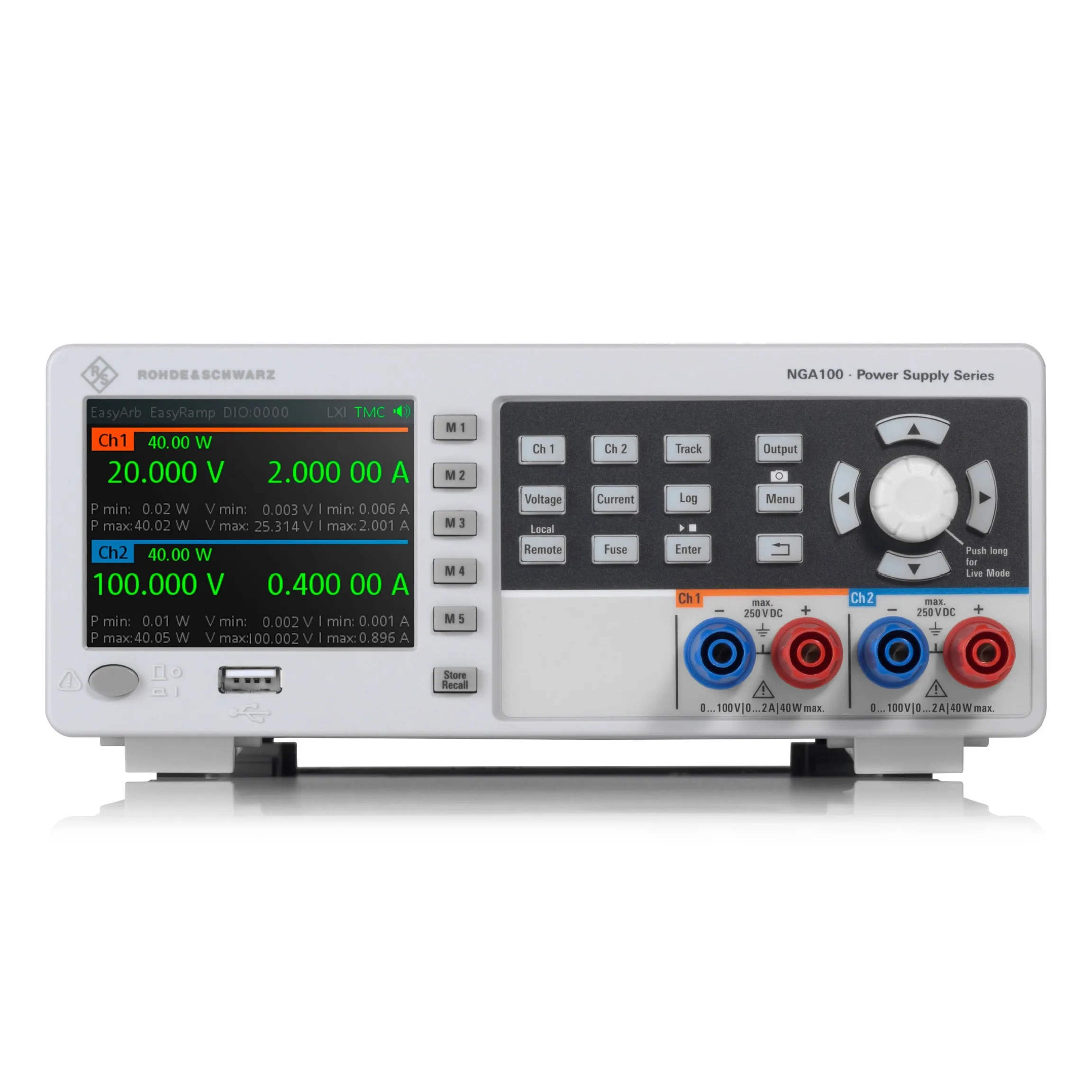

Все органы управления (кнопки включения, выбора каналов, навигации, поворотная ручка) находятся на лицевой панели, где также расположен цветной 3,5 дюймовый дисплей, на котором, помимо заданных и измеренных показателей напряжения и тока, отображается информация о режимах работы прибора, срабатывании функций защиты и статистика.

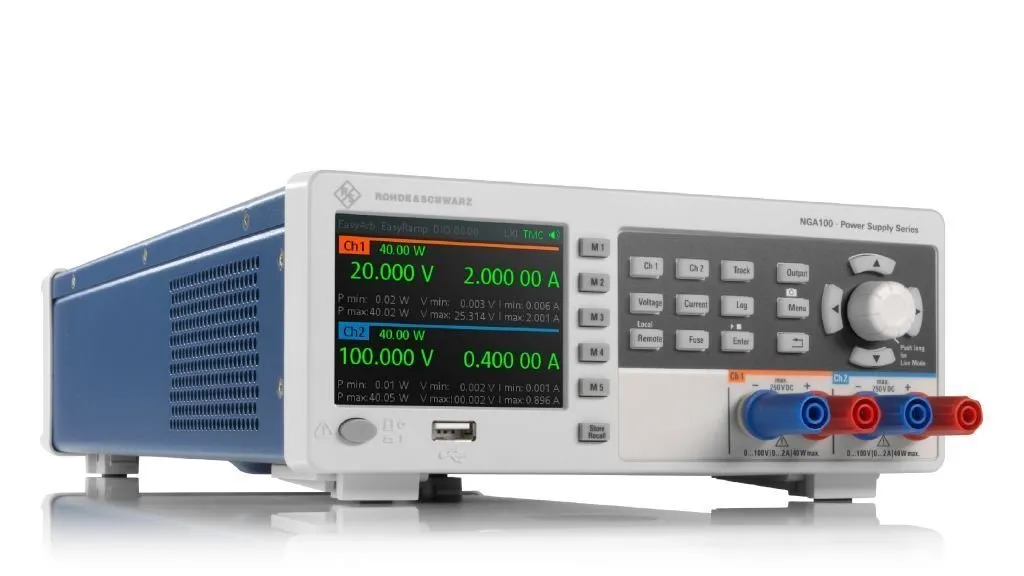

Все приборы выполнены в компактном настольном форм-факторе с возможностью дооснащения комплектом крепления (HZC95) для монтажа в телекоммуникационную стойку 19”.

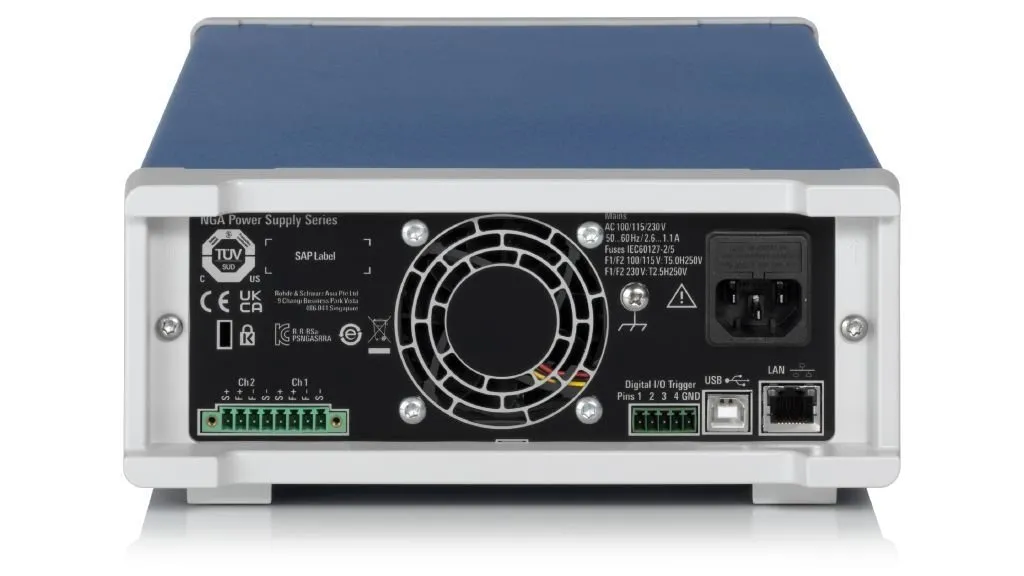

Для удаленного управления используются интерфейсы USB-TMC, USB-CDC (виртуальный COM) и LAN (Ethernet). Имеется возможность активации беспроводного интерфейса ВТLAN (опция NGA-K102). Для автоматического управления основными функциями прибор может комплектоваться 4-битным цифровым интерфейсом «Цифровые входы/выходы запуска» (опция NGA-K103).
Ключевые особенности
-
Линейная схема;
-
Гальваническая развязка каналов (для моделей NGA102 и NGA142);
-
Высокая точность генерации/измерения позволяет не приобретать мультиметр;
-
Цветовая схема режимов работы;
-
Функция FlexPower гарантирует максимальную мощность в любой рабочей точке;
-
Функция EasyRamp осуществляет плавное увеличение выходного напряжения в течении времени в интервале от 10 мс до 10 с;
-
Функция EasyArb обеспечивает имитацию различного состояния устройства – данные последовательности сигналов произвольной формы можно запрограммировать вручную/пользовательский интерфейс/внешние интерфейсы;
-
Функция регистратора данных на всех выходах со скоростью до 10 измерений в секунду осуществляет долговременный мониторинг, проверку испытуемых устройств и повторение условий испытаний при анализе параметров электропитания (тока и напряжения);
-
Функции защиты на каждом канале от перегрузки по току (электронный предохранитель, OCP), перенапряжения (OVP), превышения мощности (OPP) и перегрева (OTP) при достижении установленных пределов осуществляют автоотключение с выводом сообщения на экран;
-
Функция отслеживания (для моделей NGA102 и NGA142) обеспечивает параллельную и одновременную регулировку напряжения или тока на обоих выходах;
-
Измерения малых токов в диапазоне до уровня ниже 200 мА с разрешением 1 мкА позволяет не приобретать мультиметр.
