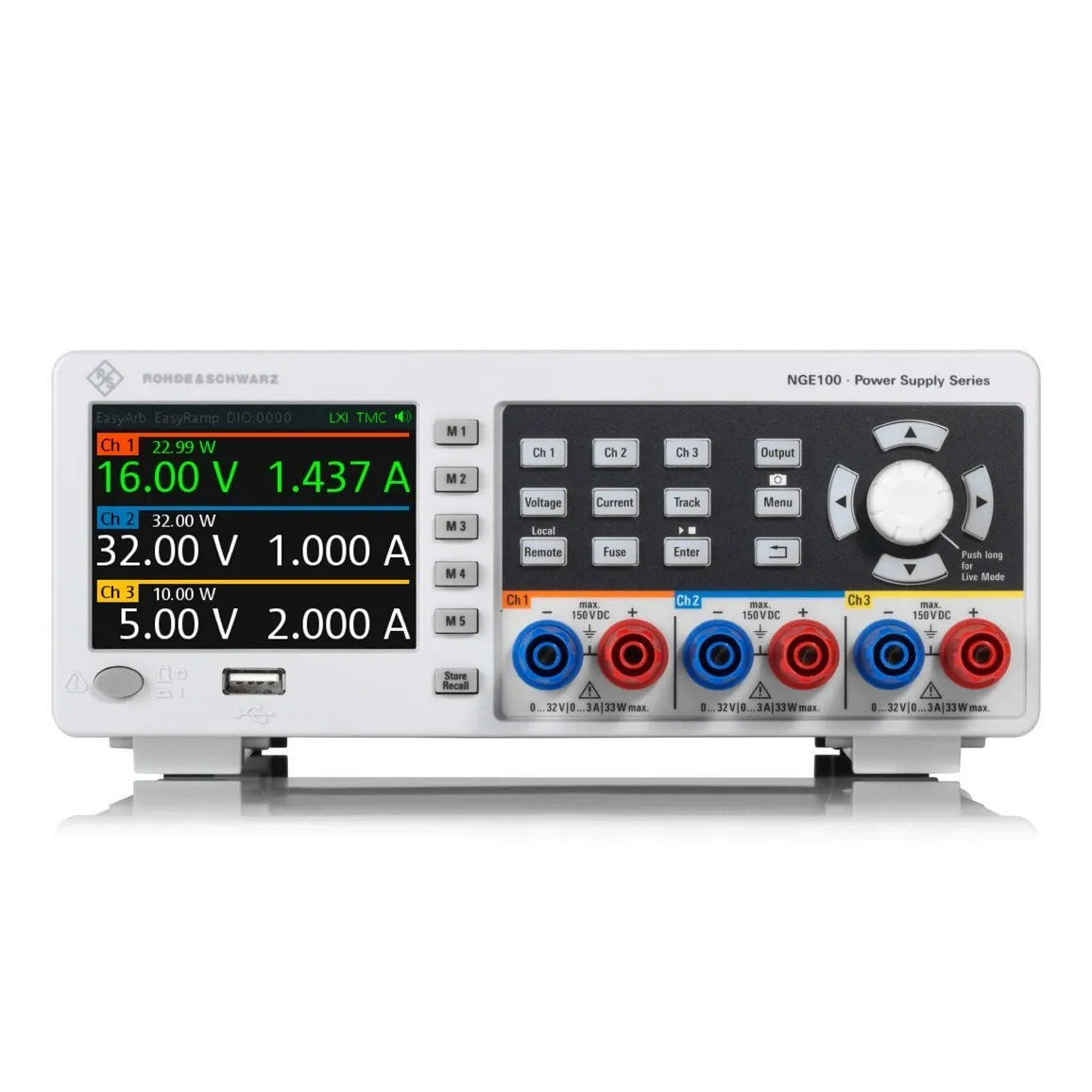

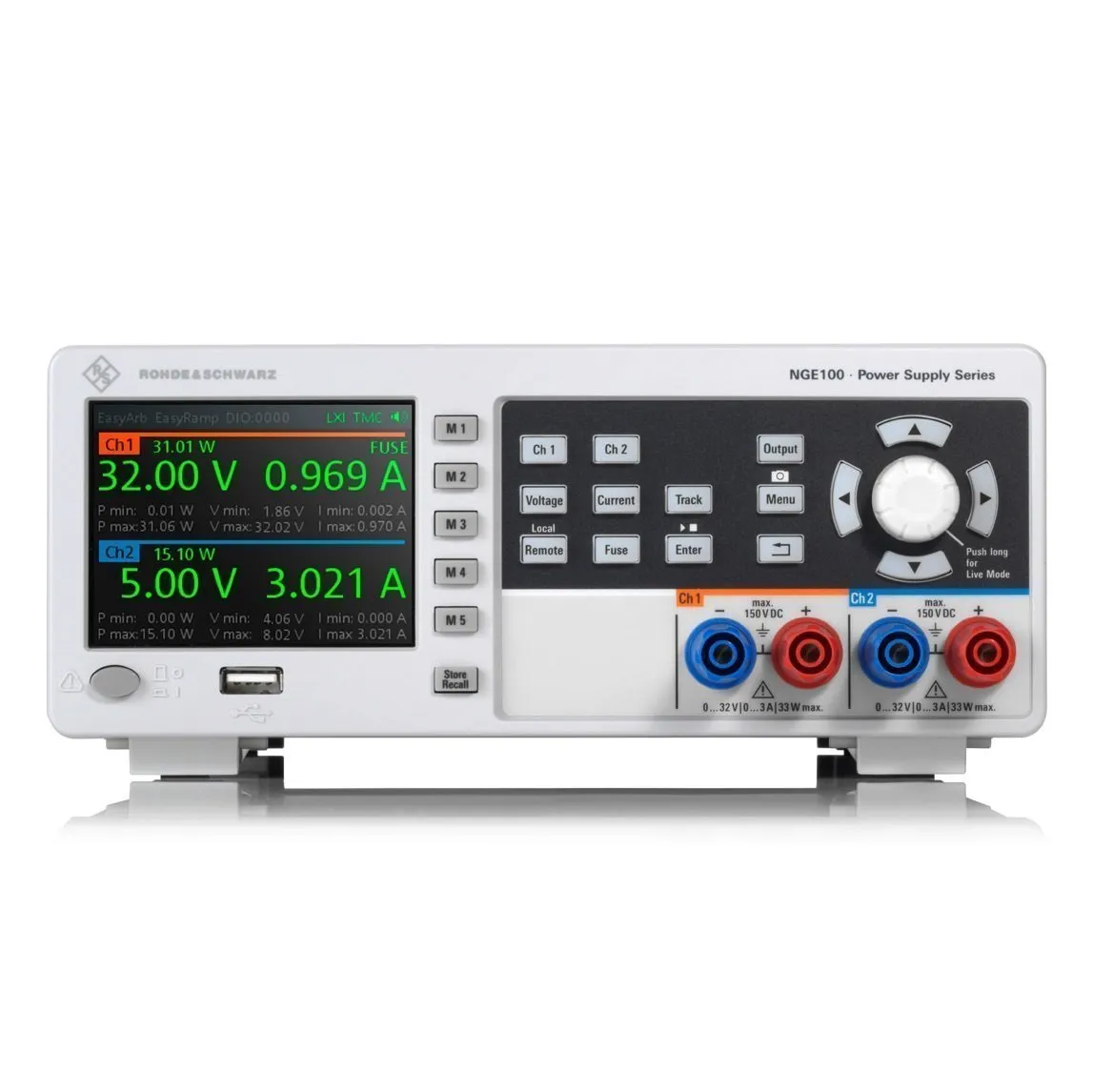

Серия источников питания Rohde & Schwarz NGE100B включает в себя 2-канальную и 3-канальную версии с выходной мощностью до 33,6 Вт на каждый канал. Все каналы имеют идентичные электрические параметры и могут быть соединены последовательно для получения более высоких значений напряжения и тока (до 96 В или до 9 А при использовании всех трех каналов источника R&S NGE103B).

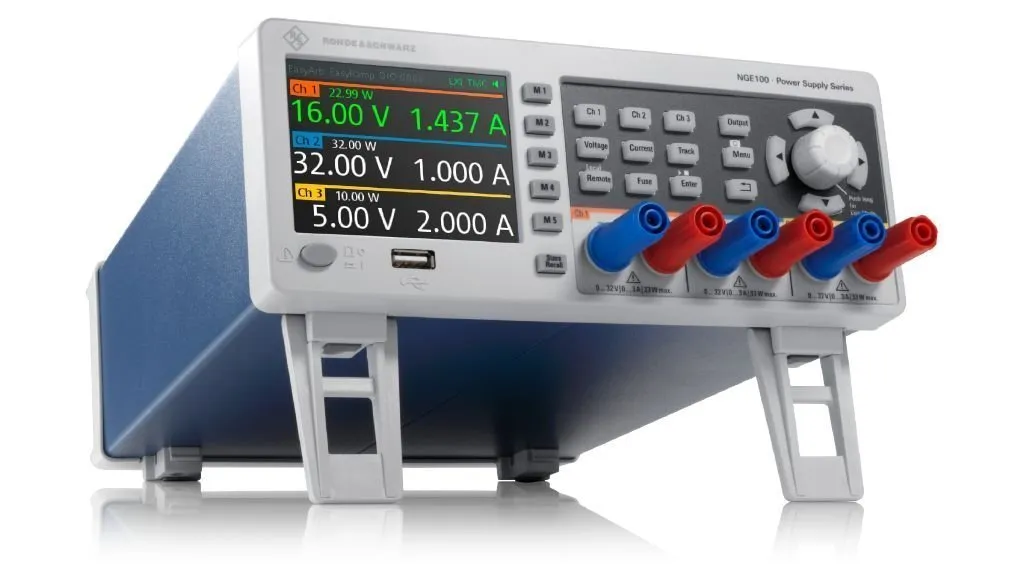

Управление приборами может осуществляться с помощью органов управления (кнопок и поворотной ручки), расположенных непосредственно на передней панели, а параметры каналов отображаются на цветном дисплее. Подсветка клавиш каналов указывает на состояние каналов. Активные выходы отображаются зеленым цветом при работе в режиме постоянного напряжения и красным – в режиме постоянного тока. Неактивные выходы отображаются белым цветом.
Для защиты прибора и испытуемого устройства (ИУ) источники питания Rohde & Schwarz NGE100B оснащены разнообразными функциями. Для каждого канала пользователи могут отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев прибора.

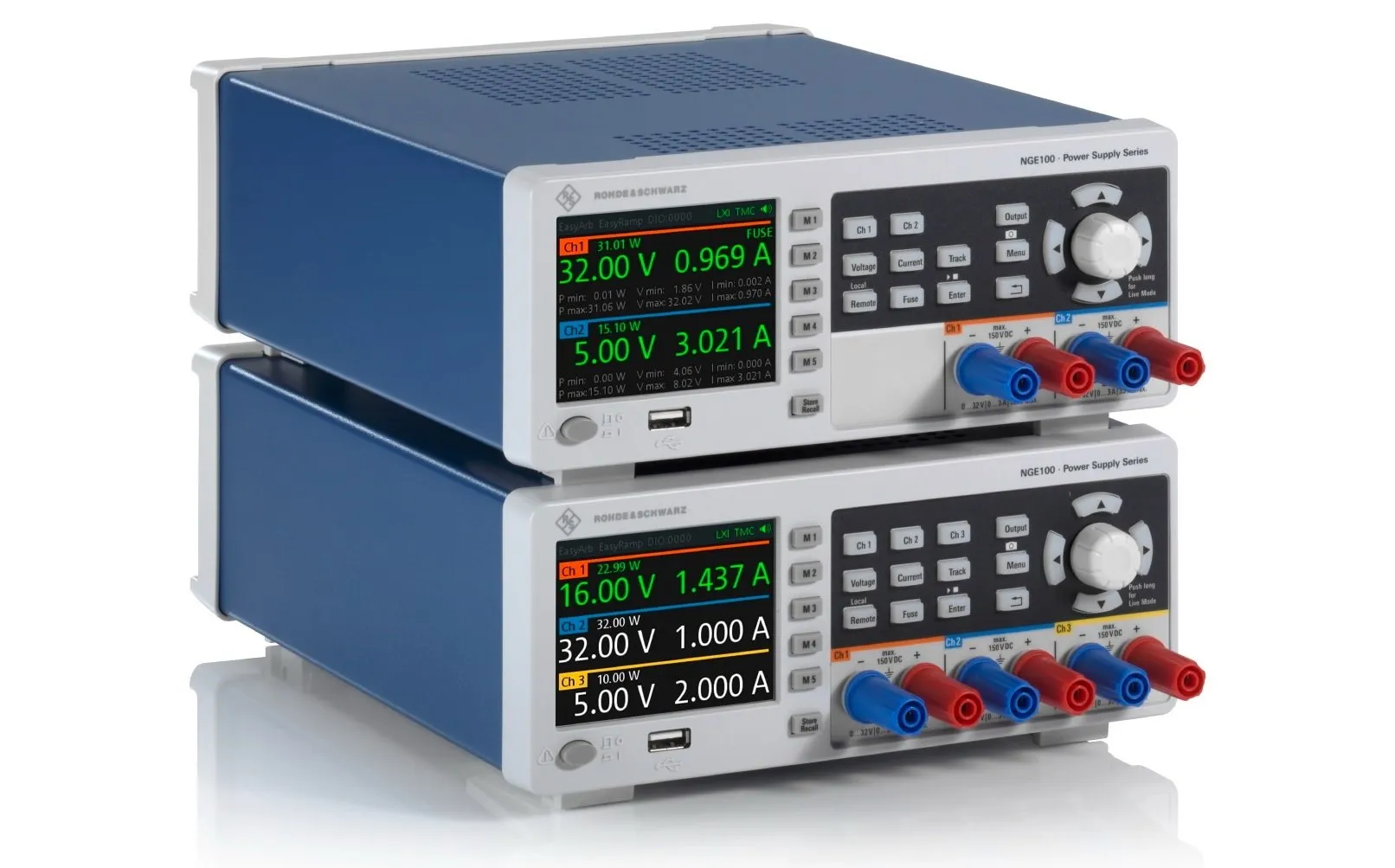

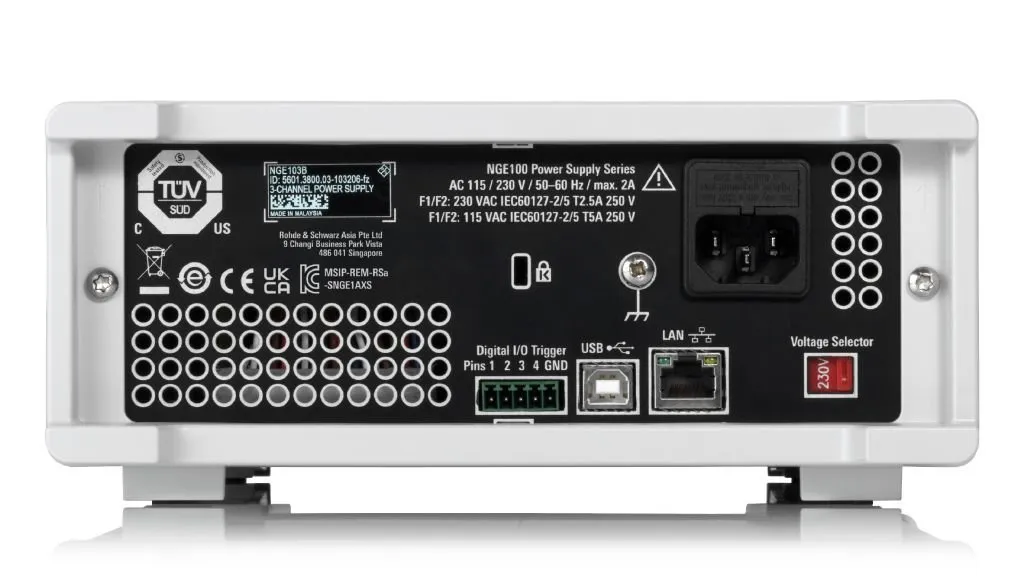

Для применения в промышленных условиях источники питания могут устанавливаться в 19-дюймовые телекоммуникационные стойки с помощью специального опционального монтажного комплекта R&S HZC95, где могут быть интегрированы с другими приборами для создания сложных измерительных сред. Управление источниками может производиться дистанционно по USB-интерфейсу или опционально по LAN-интерфейсу через сеть Ethernet с помощью web-интерфейса.
Серия приборов Rohde & Schwarz NGE100B отвечает требованиям надежности, предъявляемым к устройствам промышленного стандарта, имеет низкий уровень пульсаций и множество удобных функций, отличается высокой эффективностью и сравнительно недорогой ценой. Устройства найдут широкое применение в НИОКР, сфере образования, в производственных испытаниях, при проведении техобслуживания и ремонта.
Ключевые особенности:
-
Максимальная выходная мощность: 33,6 Вт на канал, суммарно 66 Вт (NGE102B) и 100 Вт (NGE103B);
-
Максимальное выходное напряжение: 32 В на канал;
-
Возможность последовательного включения с увеличением выходного напряжения до 64 В / 96 В;
-
Максимальный выходной ток 3 А на канал
-
Возможность параллельного включения с увеличением выходного тока до 6 А / 9 А;
-
Функции защиты: электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от перегрева (OTP);
-
USB-интерфейс (CDC/TMC), опциональный LAN-интерфейс (LXI);
-
Опциональный цифровой вход/выход (4-битный).
