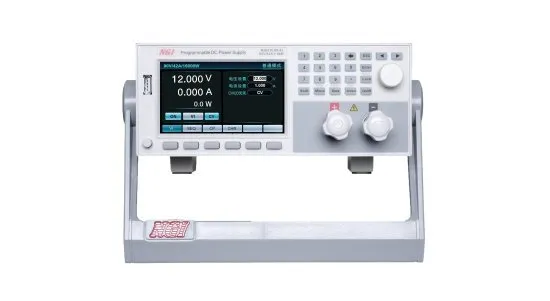

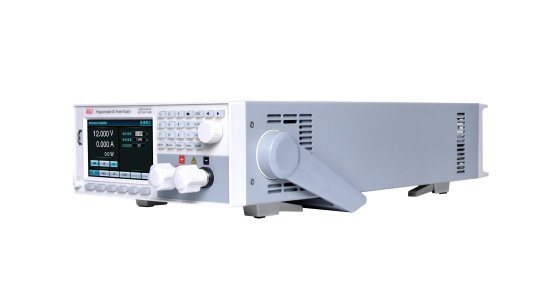

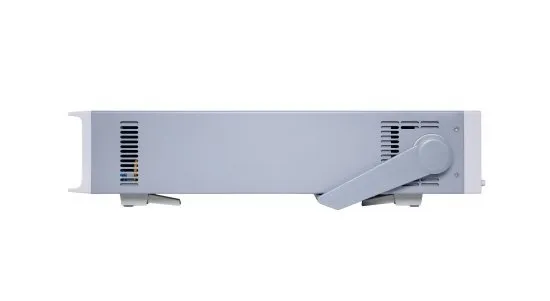

Программируемый источник питания постоянного тока серии N36300 - это высокопроизводительный настольный источник питания постоянного тока с высокой плотностью мощности. N36300 имеет широкий функционал исполнения, отвечающий различным требованиям к тестированию.
Устройства серии N36300 обладают высокоскоростным динамическим откликом, а также широкими функциями тестирования и имеют стандартное 19-дюймовое шасси ширины 2U. Будь то лабораторное тестирование на рабочем столе, системная интеграция или тестирование производственных линий, приборы серии N36300 помогут заказчикам выполнить точную, надежную, простую и эффективную работу.
Функции

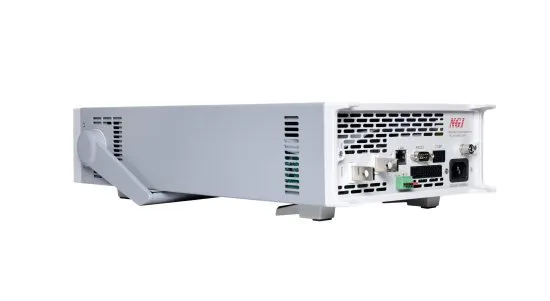

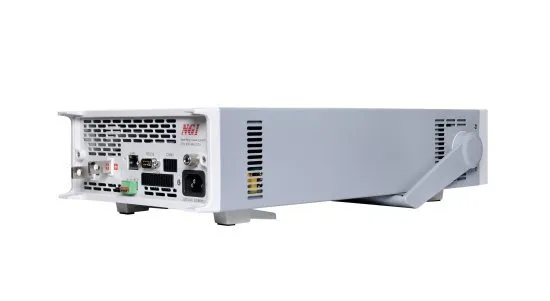

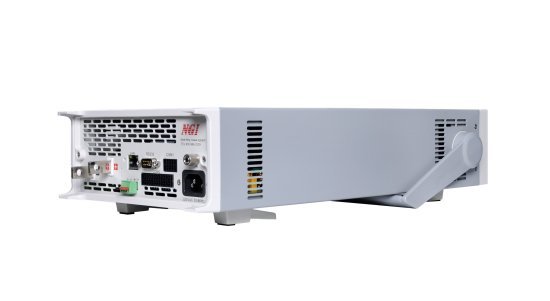

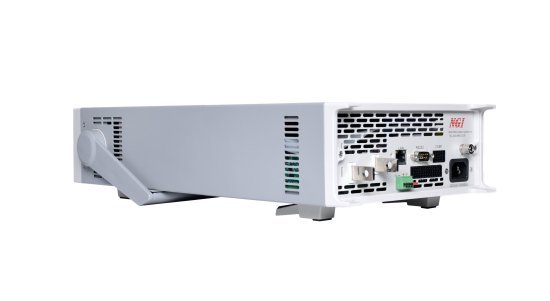

✔ В настольном исполнение входы/выходы расположены на передней и задней панели.
✔ Широкий диапазон выходной мощности, один блок может использоваться в качестве нескольких источников питания.
✔ Высокоскоростной динамический диапазон, время нарастания и спада напряжения ≤10 мс.
✔ Точность напряжения: 0,03%+0,02%
✔ Точность тока: 0,1%+0,1%
✔ Значения напряжения и тока регулируются в соответствии с различными требованиями к нагрузке.
✔ Имитация автомобильных сигналов.
✔ Функция выбора приоритета CC и CV, подходящая для всех типов устройств.
✔ Стандартный последовательный тест, тест зарядки аккумулятора, моделирование внутреннего сопротивления и другие функции

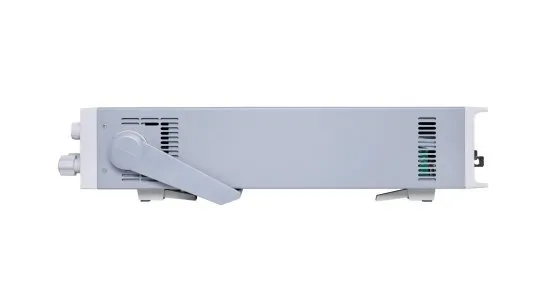

✔ Стандартная конструкция 2U с диагональю ½19 дюймов, подходящая для настольных компьютеров и интегрированных систем.

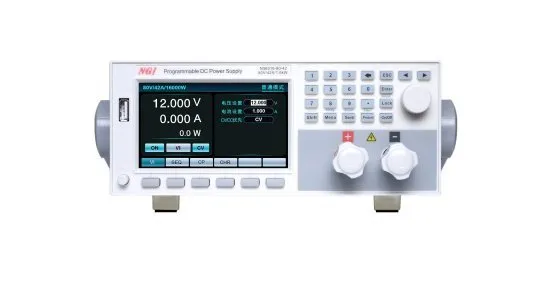

✔ Высота 4,3 дюйма. цветной экран, дистанционное управление, специальное программное обеспечение для тестирования.

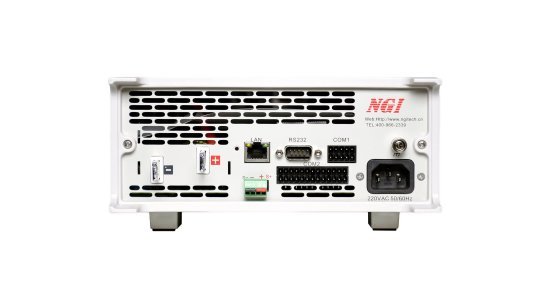

✔ LAN/RS232/RS485/CAN
✔ Поддерживает протоколы Modbus-RTU, SCPI, CANopen
✔ Внешнее аналоговое программируемое управление (опционально).
Особенности и преимущества
Функция моделирования автомобильных сигналов для тестирования электрических характеристик автомобильных электронных устройств
Серия N36300 в стандартной комплектации оснащена функциями моделирования автомобильных сигналов, которые моделируют формы сигналов при запуске автомобиля, при кратковременном провале напряжения, при сбросе нагрузки, при проверке сброса автомобильного напряжения, при нарастании и снижении напряжения, при запуске от внешнего источника. и т. д. В соответствии с ISO16750-2, LV124 и другим стандартам, используемые для испытаний электрических характеристик автомобильных электронных устройств.
Выбор приоритета CC и CV, дополнительный источник постоянного тока/источник постоянного напряжения
NGI серия N36300 имеет функцию установки цепи обратной связи по напряжению или цепи обратной связи по току, что позволяет NGI N36300 выбрать оптимальный рабочий режим для тестирования на основе характеристик тестируемого объекта.
Если тестируемому компоненту необходимо уменьшить перенапряжение во время тестирования, например, при питании низковольтного процессора или ядра FPGA, следует использовать режим быстрого и плавного повышения напряжения.
Если тестируемому компоненту необходимо уменьшить выброс тока во время тестирования или тестируемый компонент имеет низкий импеданс, например, при зарядке аккумулятора, следует использовать режим быстрого и плавного нарастания тока.
Последовательный режим, простое редактирование тестовых последовательностей
Источник питания N36300 может хранить до 10 файлов последовательностей и до 1000 этапов тестирования. Его можно использовать для долговременной проверки электронных изделий, тестирования сигналов произвольной формы напряжения и тока и т.д.
Редактирование последовательности позволяет пользователю установить файл последовательности, общее количество шагов, количество прогонов, файлы связи, номер шага, установить напряжение, установить ток и время выполнения.
Области применения
✔ Исследования и разработки
✔ Автоматизированные испытательные системы
✔ Автомобильная электроника
✔ Аэрокосмическая электроника
✔ Бытовая электроника, промышленное электронное оборудование.
