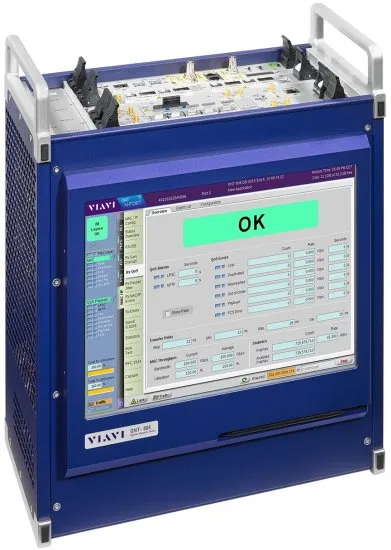

Измерительная платформа VIAVI ONT-800 – это модульная тестовая платформа с широкими возможностями настройки, предназначенная для НИОКР и системной проверки интегральных микросхем, модулей и оптических транспортных систем.
Платформа удовлетворяет высоким требованиям к полосе пропускания, питанию и охлаждению при тестировании высокоскоростных систем до 600 Гбит/с и выше.
Семейство VIAVI ONT-800 включает в себя несколько модификаций платформ и совместимых с ними прикладных однослотовых и многослотовых многопортовых полнофункциональных модулей.
Для работы всех модулей используется один и тот же графический интерфейс, поддерживаются функции автоматизации и сценарии тестирования для простоты и универсальности использования на протяжении всех циклов разработки продуктов.
Сферы применения VIAVI ONT-800
тестирование в НИОКР;
модернизация существующих оптоволоконных систем;
системное верификационное тестирование (SVT);
производственные испытания оптоволоконных приборов и систем.
Основные характеристики
Высокая плотность портов
Совместимость с модулями VIAVI серии ONT-600
Возможность горячей замены модулей
Возможность подключения внешнего модуля часов высокой точности для синхронизации модулей и тестовых портов
Опциональный рубидиевый осциллятор, синхронизация ультравысокой точности по GNSS (GPS, Glonass, Beidou, Galileo)
Операционная система Linux
Возможность установки в телекоммуникационную стойку 19”/21”
Интерфейсы: Ethernet (RJ45), 4 x USB, входы для клавиатуры и мыши, HDMI
Процессор: Intel, 16 Гб RAM
Жесткий диск для хранения данных и настроек: ≥ 64 Гб
Номинальное напряжение: 100-240 В переменного тока
Диапазон рабочего напряжения: 85-265 В переменного тока
Частота тока: 50/60 Гц
Диапазон рабочих температур: от +5°C до +35°C
Модели
Тестирование 400GE на базе CFP8. Тестирование unframed, PCS, Ethernet IP, OTUCn, FlexE и FlexO до 400 Гбит/с через QSFP28 или CFP8. Статическая и динамическая (NRZ) вставка с перекосом. Электрические адаптеры PAM-4 и NRZ. Поддержка QSFP-DD и OSFP через адаптеры.
Поддержка 4 x SFP28 / 4 x QSFP28. Ethernet, включая 10GE, 25GE, 40GE, 50GE и 100GE. eCPRI выше 10GE, 25GE, 40GE и 100GE. OTN OTU-4, OTU-3, OTLC1, ODU Multi Channel. Fibre Channel 16G и 32G.
Тестирование 40GE, 100GE и OTU3/4 на основе CFP2. Статическая и динамическая вставка перекоса. Тестирование unframed, PCS и Ethernet/IP. Дополнительная поддержка: OTU3, OTU3e1, OTU3e2, OTU4 и мультиплексирование ODU. Поддержка CFP2, CFP2 DCO, QSFP28 и CFP4. Доступ к электрическим сигналам NRZ через адаптеры.
Четыре полностью независимых порта SFP+/XFP. 155 Мбит/с - 12,5 Гбит/с unframed. Ethernet: 10GE, 10GE WAN, 2.5GE, 1GE. SDH/SONET: 155 Мбит/с - 9,9 Гбит/с. SDH/SONET Multi-Channel. OTN: OTU1, OTU2e/f и многоканальный ODU. Fiber Channel: 1/2/4/8/10G FC. Варианты CPRI: 1 ... 9.
4 слота для модулей. ОС LINUX с поддержкой удаленного управления на основе VNC. Поддержка автономного программного обеспечения, например, Wireshark. Разъемы для внешней клавиатуры, мыши и дисплея. Идеальное решение для чувствительных к стоимости приложений со сценариями в SVT и производстве. Комплект для монтажа в стойку 19”/21 “ включен. Габариты (Ш х В х Г): 400 x 200 x 495 мм. Масса: 11.7 кг.
4 слота для модулей. Сенсорный TFT дисплей диагональю 15 дюймов с разрешением 1024 x 768 (XGA). ОС LINUX с поддержкой удаленного управления на основе VNC. Поддержка автономного программного обеспечения, например, Wireshark. Идеальное решение для автономного использования в лаборатории. Габариты (Ш х В х Г): 400 x 200 x 495 мм. Масса: 14.2 кг.
12 слотов для модулей. ОС LINUX с поддержкой удаленного управления на основе VNC. Поддержка автономного программного обеспечения, например, Wireshark. Разъемы для внешней клавиатуры, мыши и дисплея. Идеальное решение для чувствительных к стоимости приложений со сценариями в SVT и производстве. Габариты (Ш х В х Г): 483 x 666 x 460 мм. Масса: 24 кг.
12 слотов для модулей. ОС LINUX с поддержкой удаленного управления на основе VNC. Поддержка автономного программного обеспечения, например, Wireshark. Разъемы для внешней клавиатуры, мыши и дисплея. Идеальное решение для чувствительных к стоимости приложений со сценариями в SVT и производстве. Пониженное энергопотребление 3200 ВА (2 x 1600 ВА). Габариты (Ш х В х Г): 483 x 666 x 460 мм. Масса: 24 кг.
Поддержка 2 x QSFP-DD / 6 x QSFP-56/ 8 x QSFP-28. Ethernet 400GE и 200GE. 4 x 100GE и 4 x 50GE breakout. Проверка аппаратного обеспечения. Прямая коррекция ошибок (FEC), включая стресс-тестирование FEC. Unframed, тестирование PCS и IP; FlexE / FlexO.
Поддержка QSFP-DD, QSFP-56/28 и 400G CFP2-DCO. Ethernet 400GE и 200GE. 4 x 100GE и 4 x 50GE breakout. FlexE/O. OTUCn: от OTUC1 / ODUC1 до OTUC4 / ODUC4.
Поддержка 2 x QSFP-DD / 6 x QSFP-56/8 x QSFP-28. Ethernet 400GE (IEEE 802.3bs) и 200GE (IEEE 802.3cd). 4 x 100GE и 4 x 50GE breakout. Проверка аппаратного обеспечения. Unframed, тестирование PCS и IP.
Поддержка 4 x SFP28 / 4 x QSFP28. Ethernet, включая 10GE, 25GE, 40GE, 50GE и 100GE. eCPRI выше 10GE, 25GE, 40GE, 50GE и 100GE.
