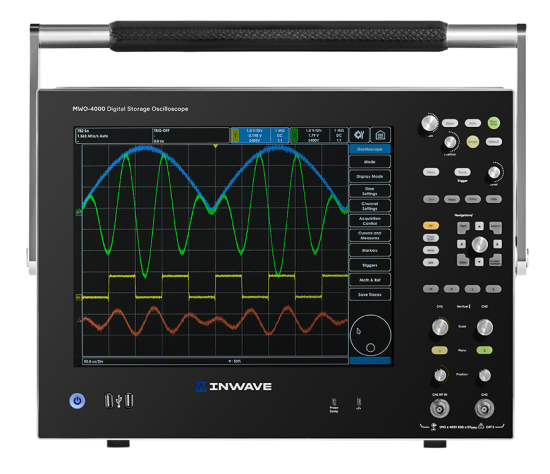

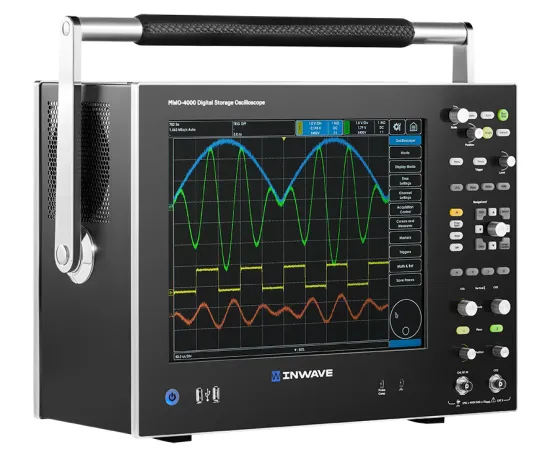

Цифровой запоминающий осциллограф INWAVE MWO-4000

Оборудование внесено в Госреестр средств измерений. Сделано в России.

INWAVE MWO-4000 – портативный цифровой осциллограф, предназначен для измерений амплитудных и временных параметров электрических сигналов, а также для исследования их формы. Опционально осциллографы могут быть оснащены частотомером для измерения частоты входного сигнала и анализатором спектра для измерения уровня спектральных составляющих электрических сигналов.

Принцип действия осциллографов цифровых MWO-4000 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы цифровые MWO-4000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.

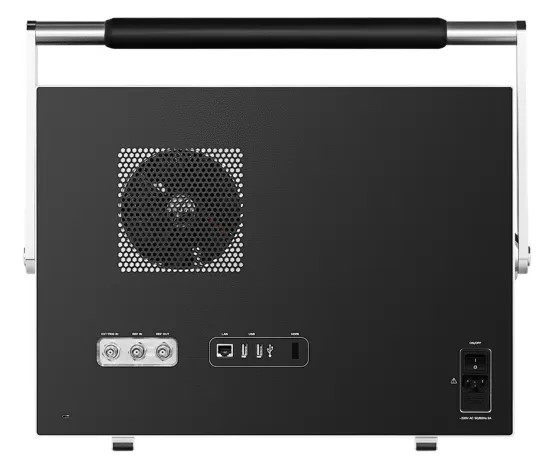

Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Конструктивно осциллографы цифровые MWO-4000 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяется интерфейсы LAN и USB 2.0.

К данному типу осциллографов цифровых MWO-4000 относятся осциллографы со следующими опциями:

✔ Двухканальное исполнение MWO-2CH

✔ Термостатированный опорный генератор MWO-OCXO

✔ Удаленное управление MWO-RC DDR-память на 2 млрд.отстчетов MWO-DDR

✔ Сегментированная память MWO-SM

✔  Доступ к программированию ПЛИС MWO-UPR

✔ Анализатор спектра MWO-SA

✔ Анализ спектра в реальном времени MWO-RT

✔ Встроенный частотомер MWO-FC 1.3

Поддерживаемые пробники

Осциллографы цифровые MWO-4000 поддерживают любые пассивные пробники с коэффициентом деления 1:10 для сопротивления 1 МОм и совместимые с разъемом BNC. Учет коэффициента деления производится в управляющем ПО осциллографа при выборе соответствующей настройки. Возможна поддержка активных пробников для сопротивления 50 Ом с внешним питанием и совместимых с разъемом BNC. 1.4

Программное обеспечение

Осциллографы цифровые MWO-4000 работают под управлением ПО MWO FW/GUI, которое устанавливается на встроенный компьютер, работающий под управлением ОС Linux. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-4000 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014
