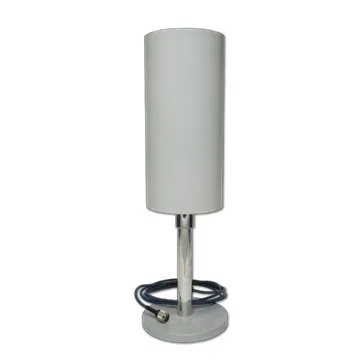

Биконическая измерительная антенна UWBA-18 разработана для измерения уровня электромагнитного поля и регистрации различных радиосигналов включая сверхширокополосные.

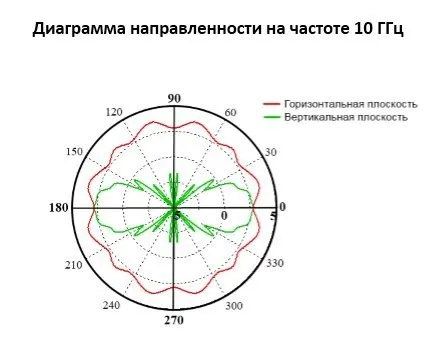

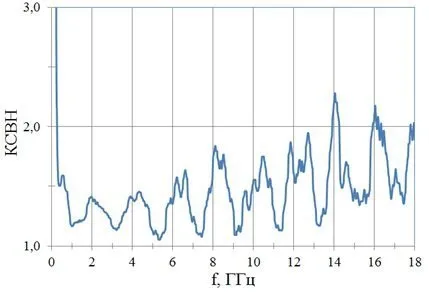

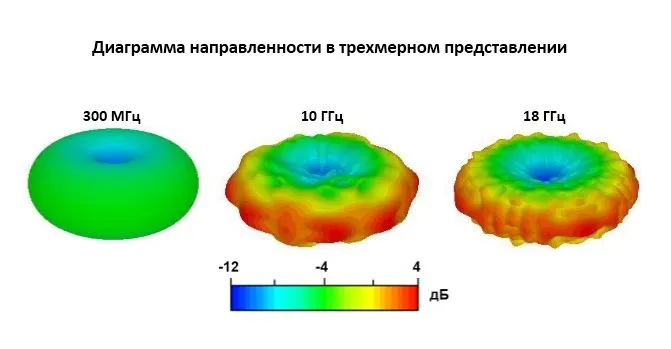

Диапазон частот измерения лежит в пределах от 300 МГц до 12 ГГц. Работоспособность антенны UWBA-18 сохраняется в диапазоне 30 МГц – 18 ГГц. В области частот ниже 300 МГц диаграмма направленности остается круговой, но происходит рост коэффициента стоячей волны по напряжению и уменьшение коэффициента усиления. В диапазоне 12 – 18 ГГц диаграмма направленности антенны UWBA-18 круговая, КСВН не превышает 2.6.
В комплект поставки антенны входит крепеж на штатив, а также с настенный, настольный и потолочный крепеж, измерительный кабель длиной 3 м со штекером под разъем N-типа.
Основные характеристики
|
Измерительный диапазон частот: 300 МГц – 12 ГГц; Диапазон рабочих частот: 30 МГц – 18 ГГц; Круговая диаграммы направленности в горизонтальной плоскости; Неравномерность диаграммы направленности: не более 2 дБ; КСВН в измерительном диапазоне частот: не более 2.0; Тип соединителя: N-тип, Male; Варианты крепежа антенны: штатив, настенный, настольный, потолочный; Габаритные размеры без крепежа: 150х150х300 мм; |
