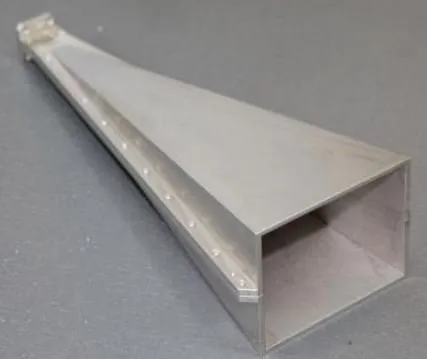

Измерительная рупорная антенна П6-132 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40,0 ГГц. Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 7,11 х 3,55 мм. (стандарт WR28/RG-96/U). Имеет три базовых варианта комплектации П6-132-1, П6-132-2, П6-132-3 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.
1) Имеет хорошую неравномерность коэффициента усиления и КСВН. Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
2) Стабильные метрологические характеристики позволяют использовать П6-132 как передающую антенну.
3) Может использоваться в системах оценки ЭМС и ПЭМИН.
4) Поставляется с калибровочным сертификатом.
5) Начало серийных поставок запланировано на октябрь-ноябрь 2014 года.
1) Имеет хорошую неравномерность коэффициента усиления и КСВН. Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
2) Стабильные метрологические характеристики позволяют использовать П6-132 как передающую антенну.
3) Может использоваться в системах оценки ЭМС и ПЭМИН.
4) Поставляется с калибровочным сертификатом.
5) Начало серийных поставок запланировано на октябрь-ноябрь 2014 года.
Основные характеристики
Диапазон частот, ГГц от 26,5 до 40
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 15 дБ
КСВН типовое 1,5
Поляризация линейная
Габариты 283х82,5х56 мм
Масса 0,24 кг
Диапазон рабочих температур -40 +50 С
|
Тип Антенны
|
Рупорная |
Модели
Рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR28/RG-96/U. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, волноводный переход с сечения 7,11х3,55 мм к сечению 7,2х3,4 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Рекомендован для использования с оконечными приборами имеющими коаксиальный вход K-типа и обеспечивающих измерения в диапазоне частот 26,5-40 ГГц. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, коаксиально-волноводный переход с сечения мм 7,11х3,55 мм на коаксиал К-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
Рекомендован для использования с оконечными приборами имеющими коаксиальный вход типа SMA, N или III и обеспечивающих измерения в диапазоне частот c верхней границей не менее 1 ГГц. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5 – 40 ГГц, калиброванный гармониковый смеситель диапазона 26,5-40,0 ГГц, межканальные коаксиальные переходы SMA-тип III и SMA тип III, два измерительных кабеля диапазона 0-18 ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
