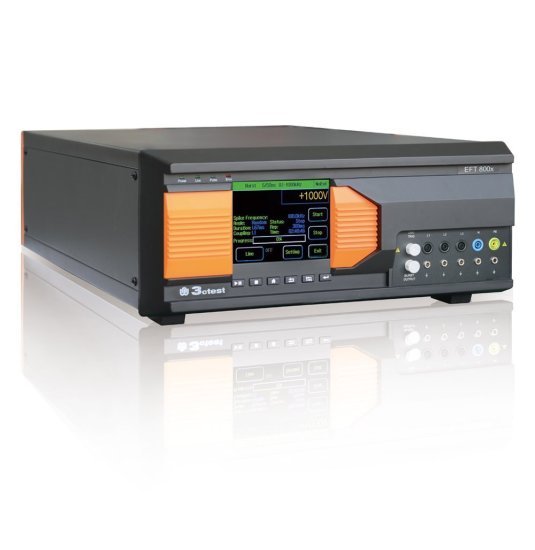

Генератор наносекундных импульсных помех 3ctest серии EFT800x

Генератор наносекундных импульсных помех 3ctest серии EFT800x - многофункциональный генератор для испытаний на устойчивость к электромагнитным помехам до 8 кВ в соответствии с 61000-4-4 с встроенным однофазным или трехфазным устройством связи/развязки (УСР).

Стабильная работа и высокая надежность делают генераторы серии EFT 800 оптимальным автономным решением как для предварительных испытаний в процессе разработки, так и для сертификационных испытаний по параметрам электромагнитной совместимости. Благодаря встроенному автоматическому однофазному или трехфазному УСР, генератор отличается высокой надежностью, стабильной работой и простотой в использовании.

Модели:

✔ Генератор наносекундных импульсных помех EFT 800S

✔ Генератор наносекундных импульсных помех EFT 800T

Особенности:

✔ 5,7-дюймовый цветной сенсорный экран для управления с передней панели

✔ Встроенное автоматическое однофазное или трехфазное УСР (AC 440 В 32 А, DC 1000 В 32 А. Возможна настройка под конкретные требования)

✔ Выходное испытательное напряжение до 8 кВ

✔ Программируемая настройка параметров испытания

✔ Управляемое внешнее трехфазное УСР

✔ Порт Ethernet RJ45 для удаленного управления с ПК, печати и выдачи отчета по испытаниям

Принадлежности (опционально):

✔ внешнее УСР (до 700 В, 100 А)

✔ емкостные клещи

✔ испытательный стол по стандарту

✔ устройства для аттестации

✔ программное обеспечение для управления с ПК

ХАРАКТЕРИСТИКИ:

Генератор наносекундных импульсных помех EFT 800S

Испытательное напряжение: 0,2 кВ ~ 8 кВ ±10%

Выходное напряжение источника: 190 В ~ 7600 В ±20% при нагрузке 1 кΩ

100 В ~ 4000 В ±10% при нагрузке 50 Ω

Полярность: положительная/отрицательная/чередующаяся

УСР: встроенное однофазное AC 250 В/32 А, DC 220 В/32 А

Сопротивление генераторы: 50 Ω ±30%

Форма импульса: 5/50 нс, нагрузка 50 Ом и 1000 Ом

Время нарастания: порт источника: 4 нс ±30%, при нагрузке 50 Ω / 1000 Ω

Порт УСР: 4 нс ~ 7 нс, при нагрузке 50 Ω

Длительность импульса: 50 нс ±30%, нагрузка 50 Ом; 50 нс ~ 15/+100 нс, нагрузка 1000 Ом

Частота повторения: 0,1 кГц ~ 1000 кГц

Количество импульсов в одной пачке: ≥75

Период повторения пачек: 11 мс ~ 10100 мс

Длительность испытания: 1 с ~ 9999 с

Режим работы: автоматический, ручной или внешний

Генератор наносекундных импульсных помех EFT 800T

Испытательное напряжение: 0,2 кВ ~ 8 кВ ±10%

Выходное напряжение источника: 190 В ~ 7600 В ±20% при нагрузке 1 кΩ

100 В ~ 4000 В ±10% при нагрузке 50 Ω

Полярность: положительная/отрицательная/чередующаяся

УСР: встроенное трехфазное AC 690 В/32 А, DC 1000 В/32 А

Сопротивление генераторы: 50 Ω ±30%

Форма импульса: 5/50 нс, нагрузка 50 Ом и 1000 Ом

Время нарастания: порт источника: 4 нс ±30%, при нагрузке 50 Ω / 1000 Ω

Порт УСР: 4 нс ~ 7 нс, при нагрузке 50 Ω

Длительность импульса: 50 нс ±30%, нагрузка 50 Ом; 50 нс ~ 15/+100 нс, нагрузка 1000 Ом

Частота повторения: 0,1 кГц ~ 1000 кГц

Количество импульсов в одной пачке: ≥75

Период повторения пачек: 11 мс ~ 10100 мс

Длительность испытания: 1 с ~ 9999 с

Режим работы: автоматический, ручной или внешний

СТАНДАРТЫ:

✔ IEC 61000-4-4

✔ IEC 61000-6-2

✔ IEC 61000-6-1

✔ GB/T 17626.4

✔ EN 61000-4-4
