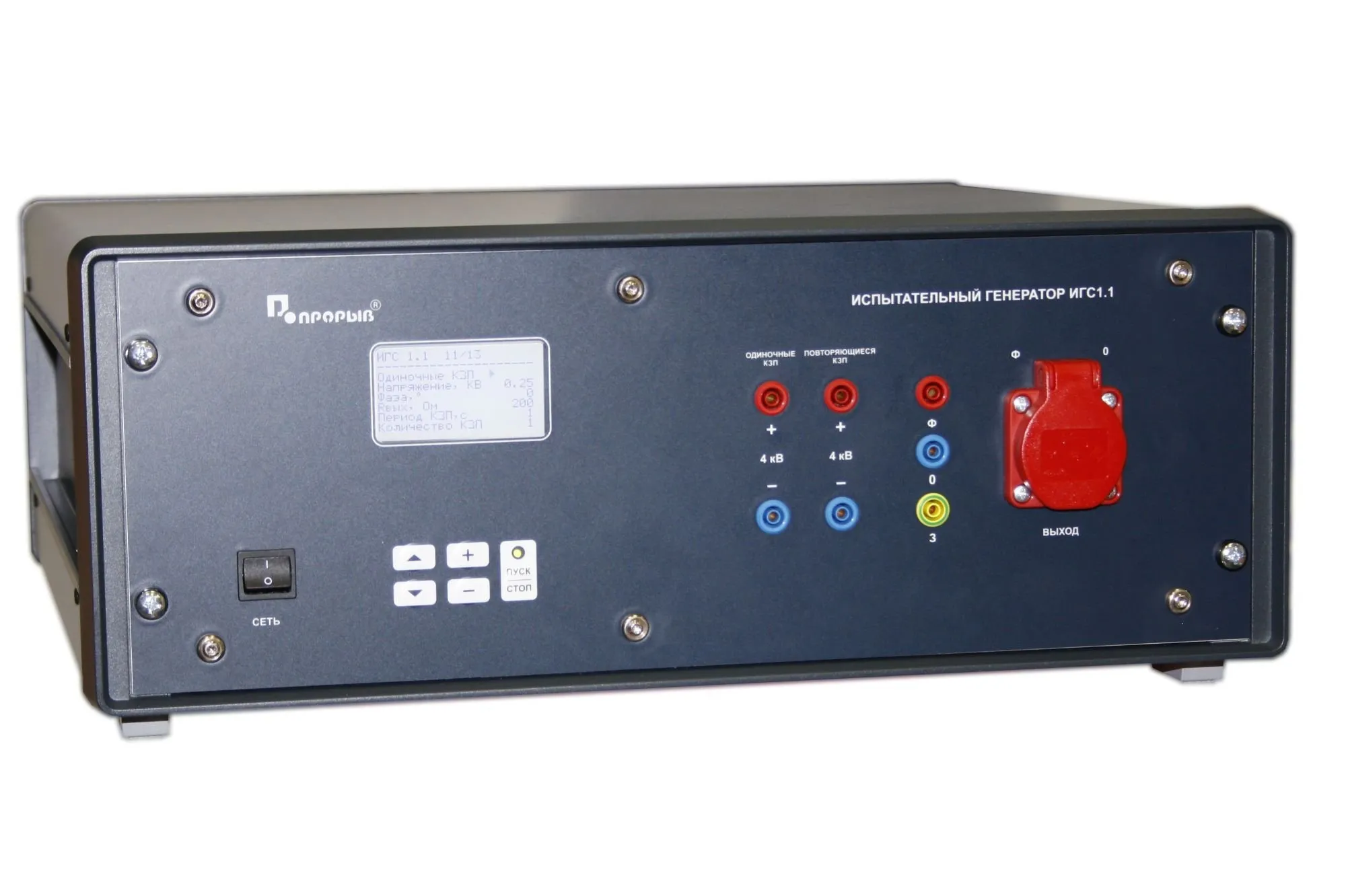

Испытательный генератор ИГС 1.1 от НПП «Прорыв» предназначен для создания нормированных одиночных и повторяющихся колебательных затухающих помех (КЗП, звенящая волна) в цепях электропитания и передачи данных, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию КЗП по ГОСТ Р 51317.4.12 и МЭК 61000-4-12.
Комплект поставки прибора включает 2 сетевых кабеля, 1 коммутационный кабель синего цвета, 2 коммутационных кабеля красного цвета, Паспорт.
Основные характеристики
|
Максимальный ток, потребляемый испытуемыми ТС от сети 220В; 50Гц: 10 A; Амплитуда напряжения в режиме холостого хода: (0.25; 0.5; 1; 2; 4) кВ ± 10%; Длительность фронта первого пика напряжения: 0.5 мкс ± 30%; Частота колебаний: 100 кГц ± 10%; Затухание (отношение пика 2 к пику 1): от 0.4 до 1.1; Затухание (отношение пика 3 к пику 2): от 0.4 до 0.8; Затухание (отношение пика 4 к пику 3): от 0.4 до 0.8; Сдвиг импульсов по фазе относительно переменного напряжения в сети питания: от 0° до 360° с шагом 10°; Длительность фронта первого пика тока: не более 1 мкс; Выходное сопротивление: 12, 30 Ом ± 20%; Период повторения помех (в зависимости от выходного сопротивления): от 1 до 60 с; Полярность первого полупериода волны: положительная и отрицательная; Ток короткого замыкания: 333 A ± 10% (Rвн=12 Ом), 133 A ± 10% (Rвн=30 Ом); Питание: однофазное переменное напряжение 220 В ±10% с частотой 50 Гц; Потребляемая мощность: не более 50 Вт; Диапазон рабочих температур: 25 ±10ºC; Масса: не более 15 кг; |
