ОПИСАНИЕ

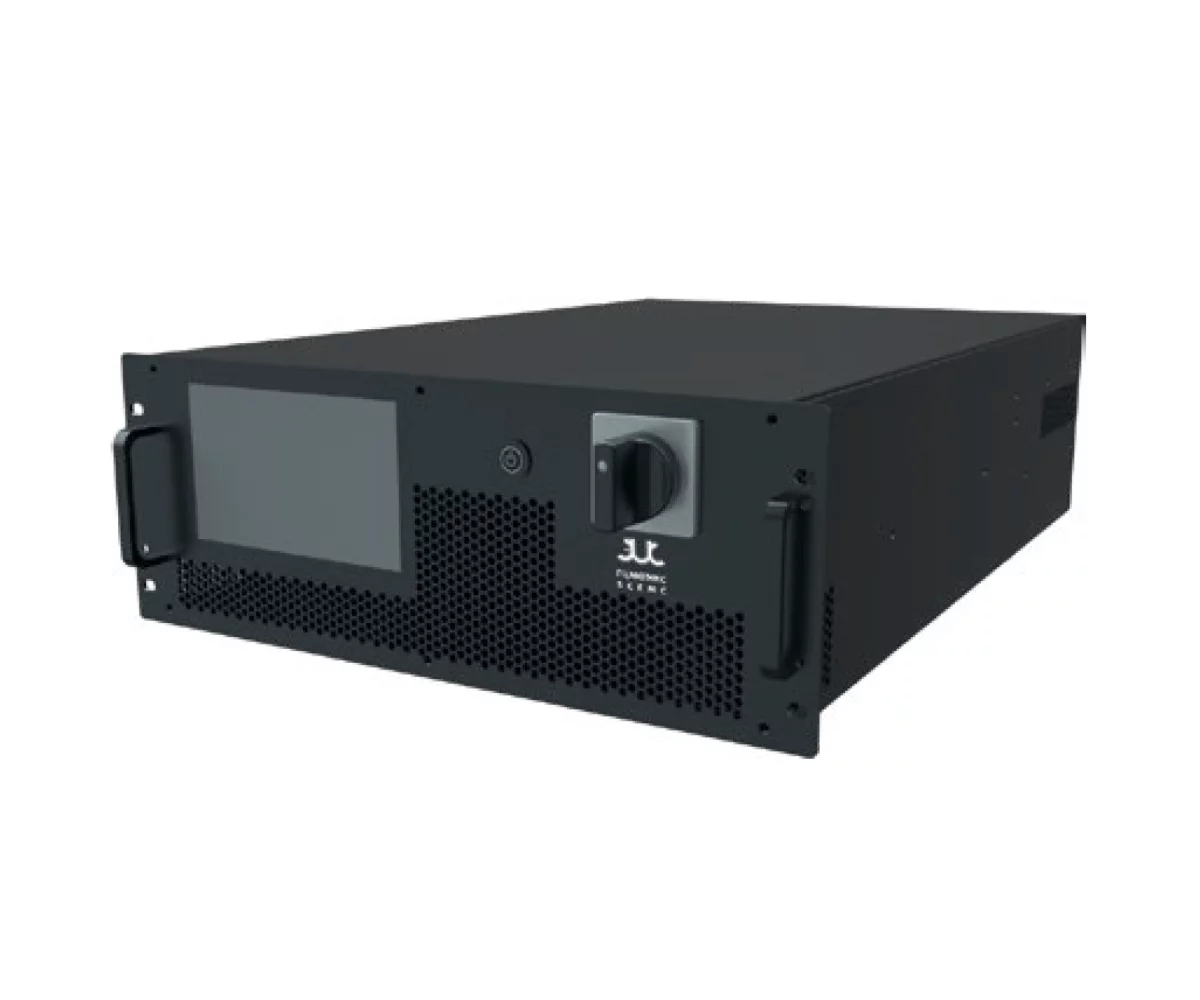

Источник питания программируемый четырехквадратный постоянного и переменного тока трехфазного ИППГ 15 – многофункциональный прибор, предназначенный для проведения испытаний на устойчивость к изменениям параметров питающей сети.
Данные изменения включают динамические изменения напряжения электропитания, гармоники и интергармоники, пульсации, изменения частоты питающей сети и другие процессы. для проведения испытаний по параметрам электромагнитной совместимости в части устойчивости объекта к искажениям параметров питания.
- ГОСТ 30804.4.13 (МЭК 61000-4-13)
- ГОСТ Р 51317.4.14 (МЭК 61000-4-14)
- ГОСТ Р 51317.4.17 (МЭК 61000-4-17)
- ГОСТ Р 51317.4.28 (МЭК 61000-4-28)
- КТ-160G (раздел 16, кроме 16.7)
- ISO 16750
- Характеристики выходного сигнала: 15 кВт, 450 В AC (L-N), 630 В DC, 30 А/фазу, 90 А (1 фаза), DC – 1 кГц

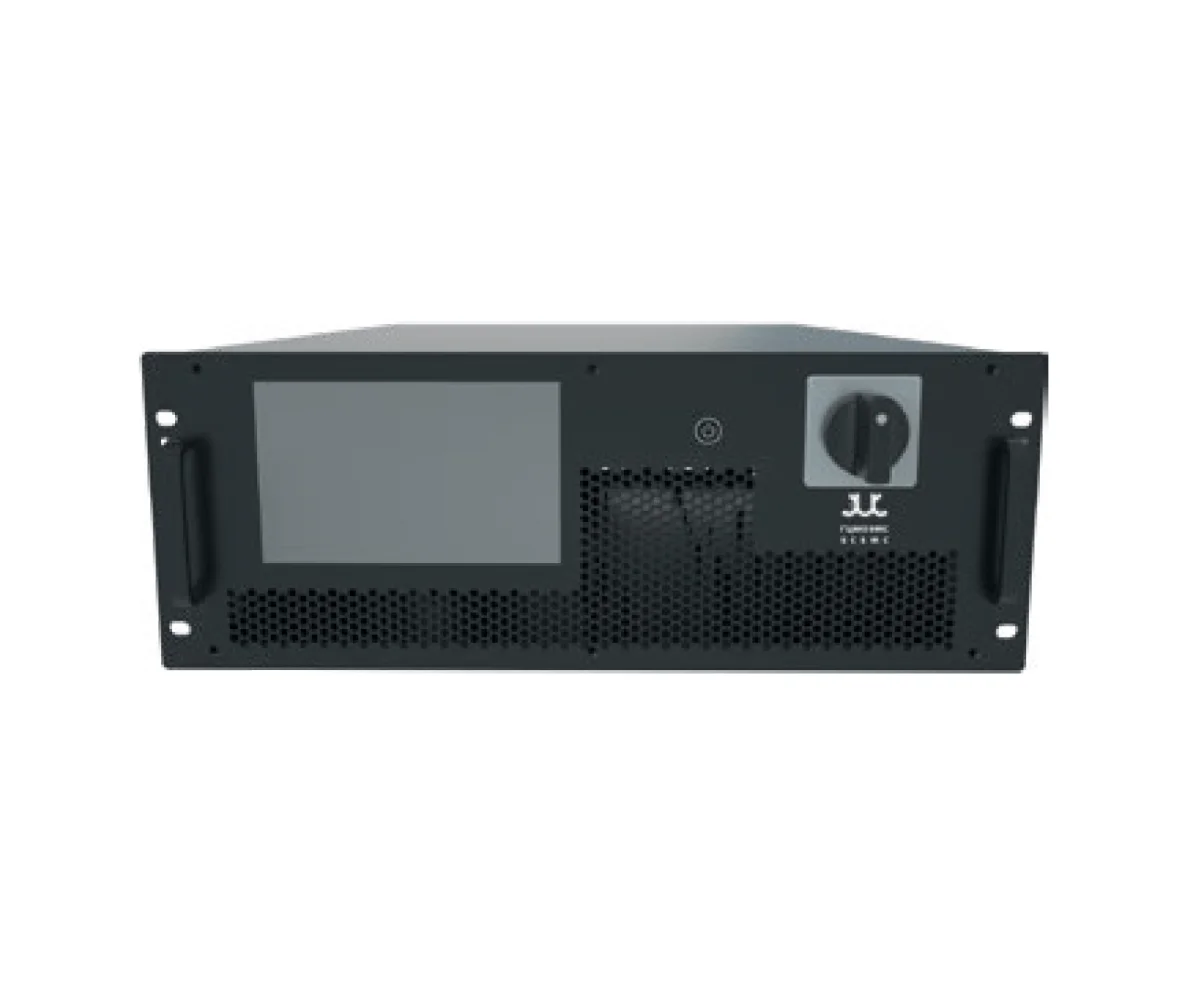

- Компактная конструкция: корпус высотой 4U, с возможностью суммирования источников по мощности
- Режимы выходного сигнала: AC, DC, AC+DC (однофазный, трёхфазный разделённая фаза, многоканальный выход)
- Четырёхквадрантное исполнение – режимы: регенеративный источник AC/DC, регенеративная нагрузка AC/DC, биполярный источник DC, регенеративная RLC нагрузка в полном диапазоне частот, источник истинного тока в режиме короткого замыкания
- Гибкая настройка: сложные формы выходного сигнала
- Режим имитации неисправностей электропитания: кратковременные провалы/перерывы/изменения напряжения, искажения синусоидальности, колебания и пульсации напряжения, изменения частоты и т. п.
- Генерация сигналов до 100-й гармоники, генерация интергармоник
- Цветной сенсорный экран управления
- LAN интерфейс и SCPI протоколы
